Motor suave, potente e de qualidade profissional, com dois cilindros em V, que lhe proporcionam um excelente rendimento e uma vida útil prolongada

Motor de 16,2 kW com filtro de ar com coletor multifiltros

As características principais do motor incluem:

16,2 kW (21,7 hp) a 3100 rpm (potência nominal CE e velocidade) para grande potência.
Elevada cilindrada de 726 cc (44,3 cu in.) que proporciona um binário excelente.
O design de dois cilindros em V a 90 graus faz com que o motor arranque facilmente, proporcionando potência e rendimento excelentes e uma operação suave.
Modelo do motor: FX730V.
O motor inclui muitas funcionalidades de elevada qualidade.
- As camisas dos cilindros, fabricadas em ferro fundido, proporcionam uma superfície com elevada resistência ao desgaste para uma maior vida útil do motor.
- As válvulas à cabeça em V fazem com que o motor "respire" facilmente e debite uma potência elevada aliada a consumos baixos.
- As câmaras de combustão hemisféricas e a tecnologia de válvulas à cabeça em V ajudam a manter as emissões baixas, proporcionando elevada potência e operação suave.
- O sistema automático de descompressão faz com que o motor arranque facilmente.

Proteção da ventoinha do motor com picador

Orifício de limpeza integrado no motor

Um filtro rotativo com picador metálico ajuda a manter as aletas do motor limpas, filtrando os resíduos e reduzindo o tamanho do material que o atravessa, de modo que passe pelas aletas do motor sem as danificar.
A proteção em aço protege o operador da ventoinha em rotação.
Os orifícios de limpeza integrados permitem inspecionar e limpar as aletas de refrigeração do motor

Tubo de verificação/enchimento do óleo do motor e tubo de drenagem

O sistema de lubrificação sob pressão total proporciona uma abundância de óleo às partes móveis do motor, para garantir o seu bom funcionamento e longa vida útil:
- A drenagem do óleo sem necessidade de ferramentas é fácil de utilizar.
- É possível colocar um tubo de drenagem flexível sobre uma aparadeira para evitar derrames de óleo.
- O filtro de óleo substituível mantém o óleo mais limpo, prolonga a vida útil do motor e aumenta os intervalos de mudança do óleo.

Filtro de ar com coletor resistente

Elemento do filtro de ar

O sistema de filtragem de ar com coletor multifiltros resistente filtra na perfeição o ar de admissão do motor.
A ignição eletrónica faz com que o motor arranque rapidamente.
O motor de arranque de marcha, de elevado rendimento, permite um arranque rápido, mesmo quando está mais frio.

Proteção traseira do motor

A proteção traseira do motor protege o motor e aumenta a resistência e a integridade do veículo.
O alternador de volante permite recarregar rapidamente a bateria e alimentar os equipamentos elétricos, como as luzes ou um pulverizador.

Capacidade de 20 A
Regulado de forma a manter a bateria totalmente carregada, sem risco de sobrecarga

Depósito de combustível com capacidade de 30,3 l (8 gal.) que possibilita operações de corte mais prolongadas

Visor do depósito de combustível de fácil visualização

Boca de abastecimento de combustível de grandes dimensões

O depósito de combustível de elevada capacidade é fácil de encher e está disponível um prático indicador de nível de combustível.

Tem capacidade para 30,3 l (8 gal.) de combustível e reduz o tempo despendido a reabastecer
É fácil ver a quantidade de combustível ainda disponível no depósito, basta olhar para o visor do depósito de combustível na parte dianteira da máquina
A boca de abastecimento de grandes dimensões possui um diâmetro de 8,9 cm (3,5 in.), torna o abastecimento simples e minimiza o risco de derrames
Encontra-se num local baixo e de fácil alcance para qualquer operador e permite abastecer facilmente a máquina

As Plataformas de Corte PRO de alta capacidade (HC) proporcionam uma elevada versatilidade e capacidade de corte

Z740R com plataforma de corte PRO de alta capacidade (HC) de 137 cm (mostrado modelo dos EUA)

Os cortadores de relva ZTrak™ Z740R estão equipados com uma plataforma de corte PRO de alta capacidade (HC) de 122 cm ou 137 cm.

Compatibilidade dos veículos/cortadores de relva

Plataforma de corte de alta capacidade (HC)	Modelo ZTrak
	Z740R	Z740R com tecnologia Tweel
122 cm (48 pol.) PRO de alta capacidade	X
137 cm (54 pol.) PRO de alta capacidade	X	X

Plataforma com design de grande altura interior

Plataforma com grande altura interior e parte superior plana

Plataforma de corte com design de grande altura interior

A plataforma de corte dispõe de um design de grande altura interior:

Fabricada em aço pesado de calibre 9 de 3,8 mm.
- Minimiza o número de soldaduras
- Possui uma parte inferior lisa que reduz a acumulação de material
A grande altura interior da plataforma garante um fluxo de ar otimizado que permite processar grandes quantidades de material de forma rápida e eficaz.
Uma abertura de descarga mais larga e mais alta garante uma dispersão uniforme dos resíduos para uma aparência impecável em todas as condições.
Um defletor de plástico resistente distribui uniformemente os resíduos de relva no jardim, possui dobradiças e pode ser elevado para reduzir o espaço necessário para o seu armazenamento.
Os fusos de 25,4 mm forjados a frio dispõem de tratamento térmico que aumenta a sua resistência e estão apoiados sobre rolamentos de esferas.
Os rolos dianteiros de série e as duas rodas duplas proporcionam um corte mais uniforme e reduzem o risco de formação de clareiras.
- Possibilidade de ajuste para várias alturas de corte
O cortador de relva pode trabalhar em descarga lateral ou mulching.

Ajuste de nível do cortador de relva

O nivelamento da plataforma e o ajuste do ângulo de inclinação são possíveis nos quatro pontos de montagem do cortador de relva.

Bordo principal reforçado

Bordo principal reforçado da plataforma de corte

Barra de reforço/desgaste no lado de corte do cortador de relva

Barras de reforço em aço estão soldadas ao bordo frontal e ao lado de corte da plataforma de corte:

Plataforma reforçada para reduzir o risco de danos provocados por obstruções
Material com maior espessura que prolonga a vida útil da plataforma

Elevada durabilidade integrada no design

Plataforma de corte dotada de fusos com alojamentos de grande altura interior

A plataforma possui fusos com alojamentos robustos e de grande altura interior que mantêm as lâminas alinhadas, mesmo após anos de utilização em condições adversas:

As nervuras presentes no alojamento da plataforma aumentam a robustez nos pontos necessários.
Os fusos possuem alojamentos em alumínio com bases de 20 cm (8 in.) que lhes conferem uma maior robustez.

Rodas e rolos

Roda direita anticlareiras e rolos centrais

Roda esquerda anticlareiras

Rodas duplas anticlareiras frontais e laterais:

Proporcionam um corte mais uniforme e reduzem o risco de formação de clareiras
Possibilidade de ajuste para várias alturas de corte

Degrau soldado

Degrau do operador soldado à plataforma de corte

A plataforma de corte possui um degrau soldado ao canto esquerdo da sua extremidade dianteira:

Promove a correta entrada no posto do operador
Proporciona uma boa superfície de aderência para o pé do operador

Acessório MulchControl™ opcional

O acessório MulchControl torna o mulching mais prático em muitas situações de corte porque, além de realizar um mulching excelente, permite também converter facilmente o cortador de relva quando é mais adequado realizar a descarga lateral ou recolher os resíduos de relva do jardim.

As vantagens de realizar o mulching com os resíduos de relva incluem:

Uma relva com boa aparência
Os resíduos de relva não são expelidos para o operador, para os caminhos ou para os canteiros de flores
Menor necessidade de utilizar fertilizantes
Elimina-se o esforço necessário para deitar fora os resíduos

Como funciona o sistema MulchControl™

Imagem do defletor do sistema MulchControl aberto (mostrado na plataforma de corte de alta capacidade de 137 cm semelhante)

Imagem do defletor do sistema MulchControl fechado (mostrado na plataforma de corte de alta capacidade de 137 cm semelhante)

O sistema MulchControl™ possui um design inovador e simples que proporciona facilidade de utilização e manutenção:

O acessório MulchControl™ inclui defletores que permitem controlar o fluxo de material sob a plataforma de corte.
- A área esquerda da lâmina do cortador de relva está totalmente fechada e otimizada para o mulching e irá realizar o mulching mesmo quando o cortador de relva está no modo de descarga lateral.
- Os defletores ao redor das lâminas central e direita estão otimizados para o mulching quando o defletor de descarga está fechado.
O acessório também inclui lâminas para mulching.

O manípulo MulchControl é utilizado para controlar o defletor

Defletor do sistema MulchControl fechado

Manípulo MulchControl na posição "fechado"

O manípulo MulchControl encontra-se na parte superior da plataforma de corte e é utilizado para abrir e fechar o defletor de descarga:

O operador tem de sair da máquina para poder ativar ou desativar o modo de mulching.
O acessório MulchControl é apropriado para ser usado, ao longo do processo de corte, pelos seguintes utilizadores:
- Operadores que, por norma, realizam o mulching, mas que preferem proceder à descarga lateral quando a relva se encontra muito alta
- Operadores que, por norma, procedem à descarga lateral, mas que gostariam de poder fechar o tubo de descarga para controlar os resíduos
- Operadores que realizam sempre o mulching, nos jardins principais, mas que, em jardins secundários, procedem maioritariamente à descarga lateral
- Operadores que recolhem os resíduos, mas que pretendem esvaziar os sacos com menor frequência

O acessório MulchControl™ permite que o operador controle os resíduos. O operador pode beneficiar de todas as vantagens do mulching com a capacidade de trocar facilmente para a descarga lateral ou a recolha, caso seja necessário.

Limitações do sistema MulchControl™

No modo de descarga lateral, o sistema MulchControl™ continuará a realizar o mulching de aproximadamente um terço do material. Portanto, o modo de descarga lateral é, na verdade, um modo de mulching parcial. Isso pode ser uma vantagem aquando da realização da descarga lateral ou da recolha, porque ajuda a reduzir a quantidade de material descarregado. Porém, pode também ser uma desvantagem:

Ao cortar em condições húmidas e de grande crescimento
Quando se pretende realizar uma ótima recolha e limpeza do jardim

Compatibilidade

O MulchControl é um acessório instalado no campo e é compatível com as plataformas de corte PRO de alta capacidade (HC) de 122 cm e 137 cm disponíveis para os cortadores de relva ZTrak da série Z740R.

Tweel é uma marca comercial da Michelin North America, Inc.

O posto do operador é ajustável de modo a proporcionar um elevado grau de conforto

Posto do operador

Área do operador totalmente ajustável (mostrado modelo dos EUA)

O posto do operador foi concebido com intuito de proporcionar um elevado grau de conforto ao operador:

Plataforma ajustável para pés

Três posições que proporcionam muito espaço para as pernas

Assento, apoios de braço e suspensão ajustáveis que se adequam a qualquer operador
- É possível ajustar o botão rotativo de acordo com o peso do operador
Alavancas de controlo do movimento ajustáveis
- Os ajustes disponíveis, a nível de posicionamento vertical e longitudinal, proporcionam um total de 18 posições
  - As zonas estofadas e de grandes dimensões presentes nas alavancas de controlo permitem colocar as mãos em várias posições

Plataforma ajustável para os pés do operador

Plataforma ajustável para os pés (mostrada sem o tapete)

Plataforma para os pés do Z740R com pedais e tapete

A plataforma ajustável, que pode ser colocada em três posições diferentes e cuja patente ainda se encontra pendente, permite que os operadores ajustem rapidamente o apoio de pés de modo a ficarem o mais confortáveis possível.

Os operadores poderão, facilmente e sem recurso ferramentas, ajustar o apoio de pés e colocá-lo na posição mais adequada.
- Alcance de ajuste de 5,1 cm
A plataforma para pés de grandes dimensões permite posicionar os pés de várias formas.
O Z740R vem equipado de série com pedais cuja patente ainda se encontra pendente para proporcionar ao operador mais formas de posicionar os pés.
- Esses mesmo pedais podem ser colocados tanto na horizontal como inclinados e permitem que, durante a operação, o operador varie mais o posicionamento dos pés.
- Os pedais também podem ser usados como pegas aquando da remoção e substituição da plataforma para pés.
Um tapete atrativo está disponível de série no Z740R.

Assento ajustável com suspensão mecânica e sistema de suspensão ComfortGlide™

Assento com suspensão mecânica e apoios de braço

Alavanca de controlo da suspensão ComfortGlide e botão de ajuste da suspensão

O Z740R vem equipado de série com um assento com encosto elevado de 61 cm com apoios de braço, ajuste longitudinal de 7,6 cm e o sistema de suspensão ComfortGlide. Os apoios de braço estofados opcionais poderão ser instalados no campo.

O assento com suspensão mecânica é mais fácil de ajustar quando o operador não se encontra no cortador de relva. Porém, também é possível ajustá-lo quando o operador se encontra sentado. A alavanca de ajuste longitudinal encontra-se junto ao assento, é de fácil alcance e o operador pode utilizá-la enquanto se encontra sentado.

Botão de ajuste da suspensão do assento

O assento tem um botão de ajuste, na parte dianteira, que pode ser regulado, de acordo com as preferências do operador, para que a utilização do cortador de relva seja tão confortável quanto possível. Para que a experiência de condução seja a melhor, é aconselhável alinhar a seta presente no botão com o peso do operador.

Fecho de assento acionado por mola

Apesar de o assento estar bem fixo, para garantir o conforto e segurança do operador, é possível levantá-lo, sempre que necessário:

O fecho acionado por mola fixa o assento sempre que o mesmo é fechado.
O assento é fácil de abrir e de levantar e permite aceder a vários pontos de manutenção.

Alavancas de direção ajustáveis

Alavancas de direção na posição de funcionamento

Alavancas de direção na posição de estacionamento

A forma das alavancas de controlo ajustáveis visa proporcionar conforto aos operadores e fazer com que seja fácil controlar a velocidade e o movimento do veículo:

As alavancas de controlo Premium das máquinas Série R são verdes e possuem uma forma diferente que permite colocar as mãos em várias posições.

Ajustes às alavancas de controlo, posição baixa

Ajustes às alavancas de controlo, posição alta

As alavancas proporcionam um total de 18 posições que variam em altura e posicionamento e que se adequam às preferências do operador a nível de colocação das mãos e de espaço para as pernas.

Luzes de trabalho do tipo díodo emissor de luz (LED) de série

Luzes de trabalho do tipo díodo emissor de luz (LED) (mostrado modelo dos EUA)

Os cortadores de relva ZTrak Z740R do ano de fabrico de 2023 e mais recentes incluem luzes de trabalho LED de série. As luzes estão integradas na parte da frente da plataforma para os pés e nos guarda-lamas laterais para os proteger de danos e das intempéries. O conjunto de luzes de trabalho LED BUC10301 destina-se a modelos mais antigos.

Suporte para copos e compartimento de armazenamento

Suporte para copos Deluxe com espaço para chávenas com asa

Compartimento de armazenamento resguardado apresentado sem a tampa da bateria

É conferido conforto ao operador, graças ao suporte para copos Deluxe e aos compartimentos de armazenamento de fácil alcance e utilização:

O suporte para copos possui espaço para uma chávena com uma asa grande.
O compartimento de armazenamento coberto encontra-se por baixo do painel de acesso à bateria e protege objetos mais pequenos.

Luz de aviso giratória LED opcional

Luz de aviso giratória LED

A luz de aviso giratória LED BUC11406 está disponível como acessório para instalação no campo. A luz de aviso giratória é baixa para evitar danos. A luz BUC11406 é compatível com todos os cortadores de relva ZTrak Z700 e requer o fio de ligação direta à bateria AUC18778.

A facilidade de acesso simplifica a manutenção

Autocolante de intervalos de manutenção

Autocolante de manutenção diária

A informação sobre manutenção básica é apresentada num autocolante de manutenção prático. Esse mesmo autocolante permite consultas rápidas para que a manutenção recomendada não seja descurada. O autocolante encontra-se por baixo da tampa da bateria.

Plataforma para pés passível de ser elevada que permite o acesso à plataforma de corte

Plataforma para os pés do operador

Plataforma para pés de fácil remoção

A plataforma para pés em aço e de qualidade profissional é muito fácil de remover:

Permite retirar mais facilmente a relva da parte superior da plataforma de corte
Permite um fácil acesso à plataforma de corte para ser possível proceder à manutenção

Manutenção do motor

Tubo de verificação/enchimento do óleo do motor e tubo de drenagem

A manutenção dos motores, incluindo a troca de óleo e filtro do óleo e a limpeza do filtro de ar, é uma tarefa fácil:

O tubo de verificação/enchimento do óleo do motor encontra-se na parte superior do motor e é fácil de localizar e alcançar.
A drenagem do óleo sem necessidade de ferramentas é fácil de utilizar.
Os motores possuem um tubo de drenagem do óleo flexível que permite drenar facilmente o óleo para uma aparadeira e que evita derrames.

Sistema de filtragem de ar com coletor multifiltros

Elemento do filtro de ar

Os filtros de ar do motor encontram-se na parte superior do motor para que a manutenção seja fácil de efetuar:

O Z740R possui um sistema de filtragem de ar multifiltros de elevado desempenho protegido por recipiente composto por um filtro principal redondo e por um filtro secundário. É possível aceder facilmente aos mesmos, abrindo os fechos presentes na tampa do recipiente.

Pontos de lubrificação

Parte superior da plataforma de corte

Apenas três dos pontos de lubrificação requerem manutenção:

A lubrificação dos fusos da lâmina de gadanheira é feita com recurso a três pontos

Acesso à bateria

Tampa da bateria

Bateria com 340 CCA

A bateria encontra-se protegida de resíduos, pó e humidade:

É de fácil acesso e pode ser encontrada por baixo do painel presente no lado esquerdo da máquina.
- O painel encontra-se fixado por um parafuso fácil de retirar
A bateria de elevado desempenho com 340 amperes de arranque a frio (CCA) assegura arranques fiáveis.

Manutenção da plataforma de corte

Sistema de fixação de plataforma oscilante

Ajuste de nível da plataforma

O sistema de nivelamento da plataforma, cuja patente ainda se encontra pendente, permite ajustar facilmente os quatro pontos de fixação do cortador de relva:

Desaperte ligeiramente a porca (B) com uma chave de boca de 15 mm.
Com a extremidade aberta de uma chave de boca de 16 mm, regule o parafuso (A) e suba ou desça a plataforma de modo a que a extremidade da lâmina traseira fique 3 a 6 mm (1/8 a 1/4 in.) acima da extremidade da lâmina frontal.
- As marcações presentes no suporte (C) ajudam a ter maior perceção dos movimentos da plataforma.
Quando a plataforma se encontrar à altura necessária, aperte a porca (B).

Plataforma de corte fácil de limpar com parte superior plana

A facilidade de acesso simplifica a manutenção da plataforma de corte:

A facilidade de acesso é proporcionada pela plataforma para os pés do operador de cariz removível.
O design plano da parte superior minimiza o número de locais onde se podem acumular resíduos.
Ao retirar a correia de transmissão, é possível utilizar uma chave de caixa convencional de 9,5 mm (3/8 in.) para libertar a tensão da mesma.

Desvio da transmissão (válvulas de reboque)

Controlo da válvula de reboque, lado direito (botão recartilhado apresentado na posição neutra)

As transmissões possuem controlos individuais para as válvulas de reboque:

Os controlos encontram-se na parte de trás da máquina e são de fácil acesso.
As válvulas de reboque permitem movimentar a máquina quando a mesma se encontra em ponto-morto e com o motor desligado.
Para a movimentar, desaperte o botão recartilhado, empurre-o em direção à parte da frente da máquina e volte a apertar o botão recartilhado. Após movimentar a máquina, volte a colocar os botões recartilhados na posição de operação.

Pontos de amarração incorporados

Ponto de amarração frontal incorporado, lado direito

Ponto de amarração frontal incorporado, lado esquerdo

Ponto de amarração traseiro incorporado, lado direito

Ponto de amarração traseiro incorporado, lado esquerdo

Os quatro pontos de amarração permitem rebocar a máquina de forma prática e segura.

Os controlos, incluindo a alavanca automática de controlo do movimento/sistema de travão de estacionamento, são fáceis de localizar e de utilizar

Painel de controlo

Painel de controlo, o Z740R inclui luzes de aviso

Monitor digital

O painel de controlo do operador encontra-se num local prático e é de fácil utilização.

Na consola do lado direito, é possível encontrar os seguintes controlos:

Monitor digital
- Contador de horas
- Luz de aviso de pressão do óleo do motor baixa
- Luz de aviso de avaria no alternador/carga da bateria
Interruptor da ignição
Controlo da tomada de força (TDF)
Controlo da velocidade do motor
Controlo do afogador do motor
Seletor da altura de corte
Bloqueio da plataforma de corte em posição de transporte
Espaço para o interruptor do conjunto de luzes opcional

Alavancas de direção ajustáveis

Alavancas de direção na posição de funcionamento

Alavancas de direção na posição de estacionamento

O formato e a localização das alavancas de controlo do movimento garantem o conforto do operador e a facilidade de controlo.

As alavancas de controlo premium do Z740R possuem um formato e tamanho únicos para um manuseamento mais cómodo.

Alavanca de comando ajustável com 18 posições, posição baixa

Alavanca de comando ajustável com 18 posições, posição alta

As alavancas de controlo do movimento podem ser ajustadas e encontram-se disponíveis dois posicionamentos verticais e nove posicionamentos longitudinais:

Os ajustes combinados de altura e longitudinais proporcionam um total de 18 posições
Maior conforto para o operador, graças à existência de mais espaço para as pernas e às várias posições em que é possível colocar as mãos
Ajustável para um controlo mais preciso da máquina

Ajuste da monitorização

Pontos de ajuste do seguimento práticos

Parafuso de ajuste do seguimento

O ajuste do seguimento pode ser efetuado pelo operador a partir do assento a si destinado.

É necessária uma chave de caixa de 13 mm.

Para maior conforto, o travão de estacionamento encontra-se integrado nas alavancas de controlo do movimento

Travão de estacionamento em posição de funcionamento desengatado

Travão de estacionamento em posição externa engatada

O sistema automático de travão de estacionamento, cuja patente ainda se encontra pendente, encontra-se integrado nas alavancas de controlo do movimento:

O travão de estacionamento mecânico é controlado com recurso às alavancas de controlo do movimento.
O travão de estacionamento é acionado, quando as alavancas de controlo do movimento são deslocadas para a posição avançada, e é desativado quando as alavancas de controlo do movimento são deslocadas para a posição recuada e colocadas em posição de operação.
Após o travão ter sido acionado ou desativado, o operador ouvirá um estalido.

O disco interno e o calço do travão de estacionamento são lubrificados e arrefecidos continuamente para que mantenham a fiabilidade operacional e tenham uma vida útil longa.

Elevação da plataforma de corte/ajuste da altura de corte

Pedal de elevação da plataforma de corte

Mola de apoio à elevação da plataforma de corte (mostrado modelo dos EUA)

A altura de corte da plataforma de corte pode ser ajustada entre 3,8 cm e 12,7 cm, em incrementos de 0,64 cm, para uma qualidade de corte e um rendimento excelentes:

O pedal de elevação permite elevar a plataforma de corte de modo a definir a altura de corte, a mantê-la levantada ou a bloqueá-la na posição de transporte.
A mola de apoio à elevação integrada no mecanismo minimiza o esforço necessário para elevar a plataforma de corte.

Seletor de ajuste da altura de corte

Bloqueio da plataforma de corte para transporte

Para ajustar a altura de corte, pressione o pedal de elevação, ajuste o botão rotativo e solte o pedal de elevação para baixar a plataforma de corte até à altura selecionada.
Utilize o pedal de elevação para bloquear a plataforma de corte em modo de transporte. Carregue no pedal, até ao fundo, para bloquear a plataforma de corte em modo de transporte.
Para desbloquear e baixar a plataforma de corte, carregue no pedal de elevação, puxe para cima a alavanca de desbloqueio e solte o pedal de elevação para baixar a plataforma de corte até à altura selecionada.

Sistema de bloqueio de segurança

O interruptor de bloqueio encontra-se sob o assento

Assento levantado para mostrar o interruptor de presença do operador

Os sistemas de segurança ajudam a prevenir a operação em condições consideradas perigosas:

Para que o motor arranque, é necessário que o travão de estacionamento se encontre acionado.
- O travão de estacionamento está acionado quando as alavancas de controlo do movimento estão na posição externa.
O sistema de deteção da presença do operador obriga a que o operador esteja no assento para operar a TDF.
O bloqueio do interruptor de chave impede arranques acidentais.
Se o operador sair do assento com a TDF acionada, com os controlos em posição de operação ou com o travão de estacionamento por acionar, o motor desligar-se-á.
O interruptor de bloqueio no assento desliga o cortador de relva quando o operador sai do assento.
Se o operador sair do assento sem colocar as alavancas de controlo do movimento na posição avançada e sem acionar o travão de estacionamento, o motor parará.

Design robusto que confere resistência e durabilidade

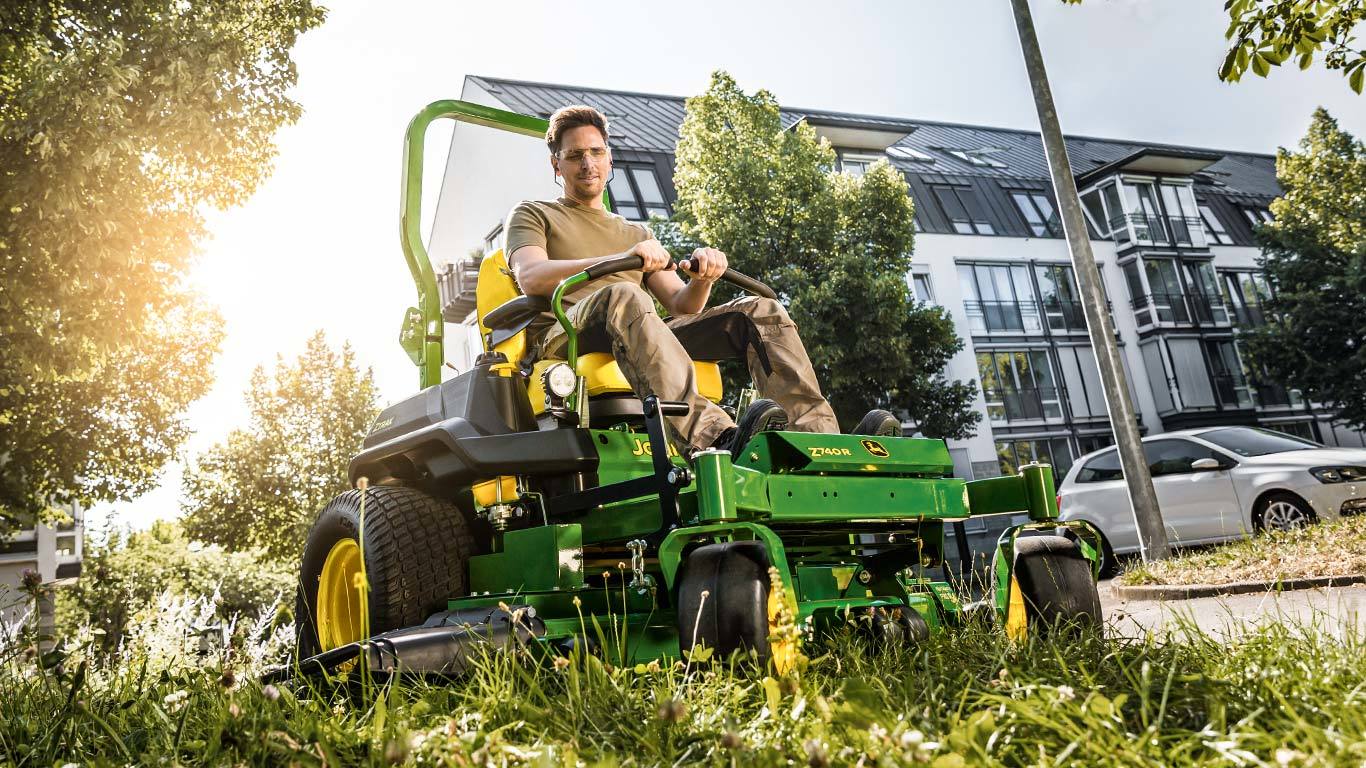

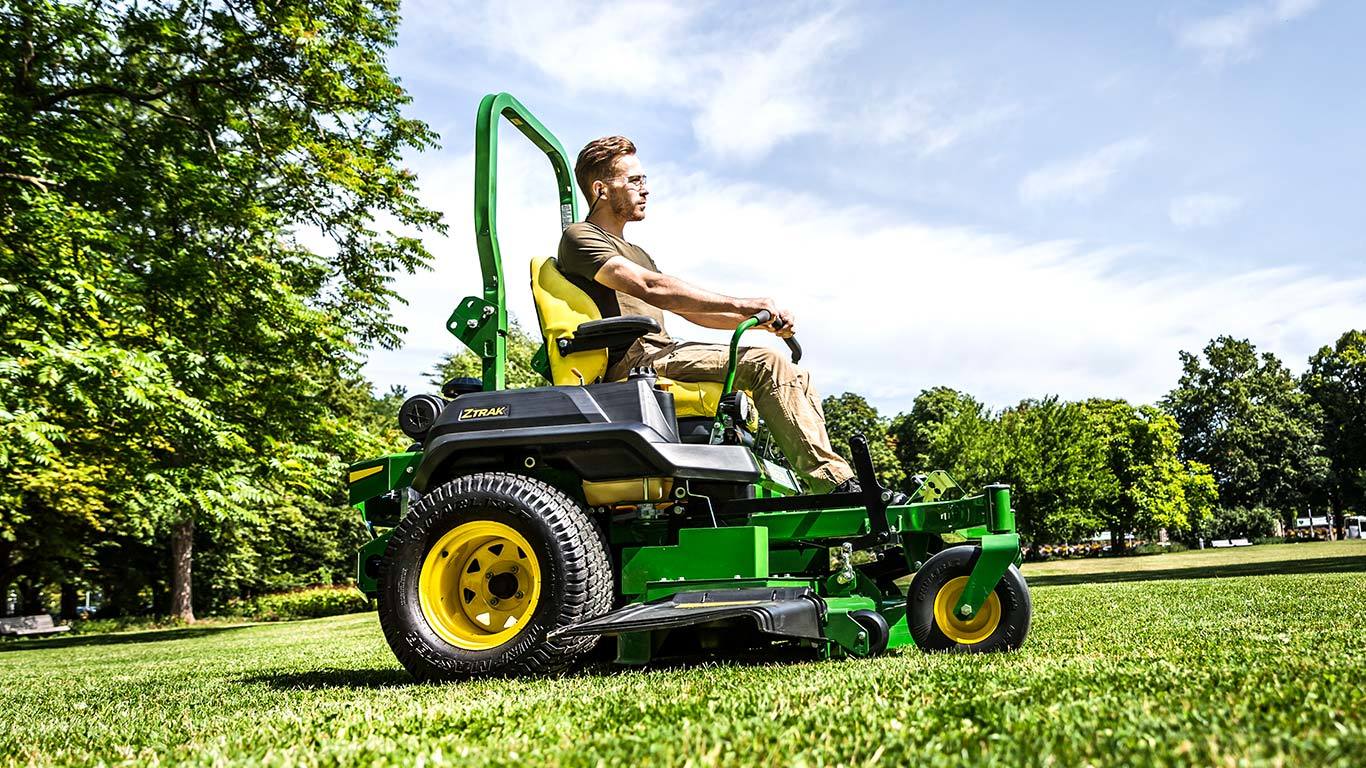

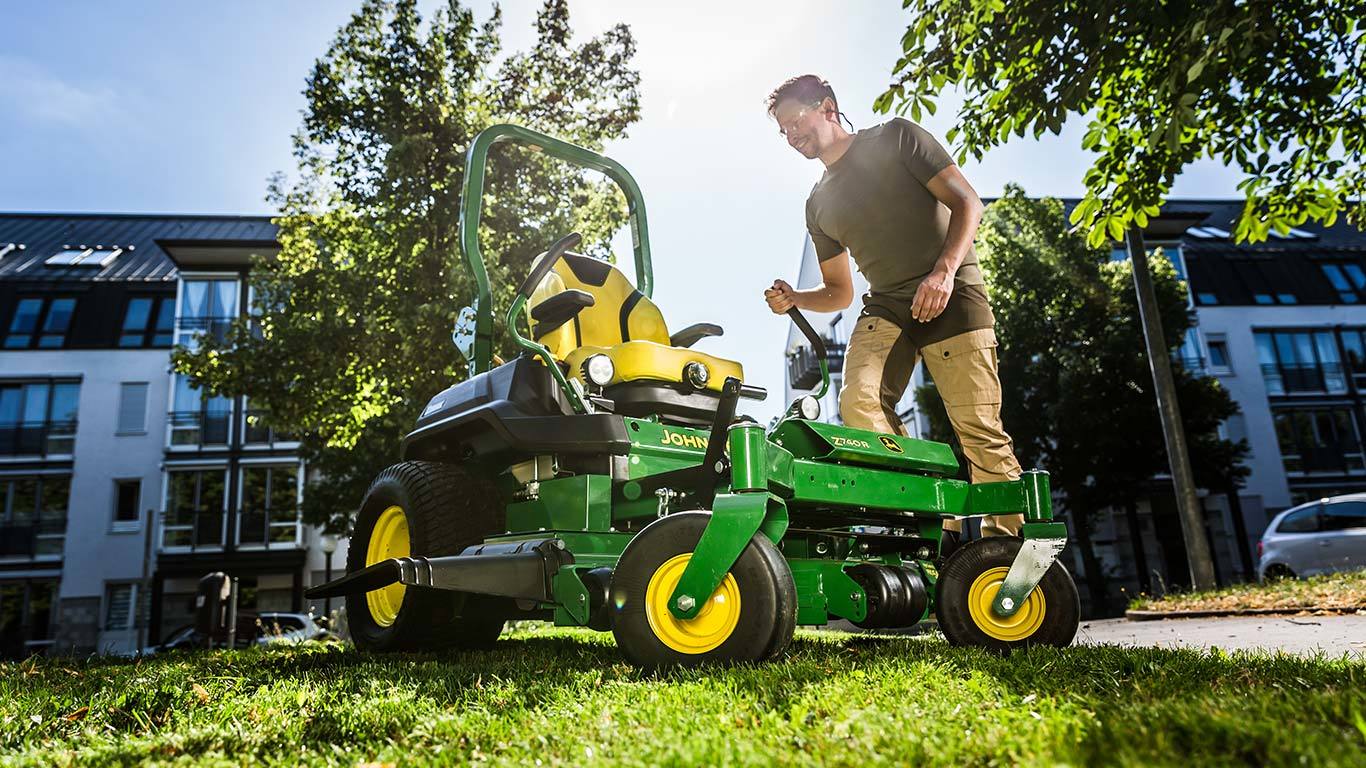

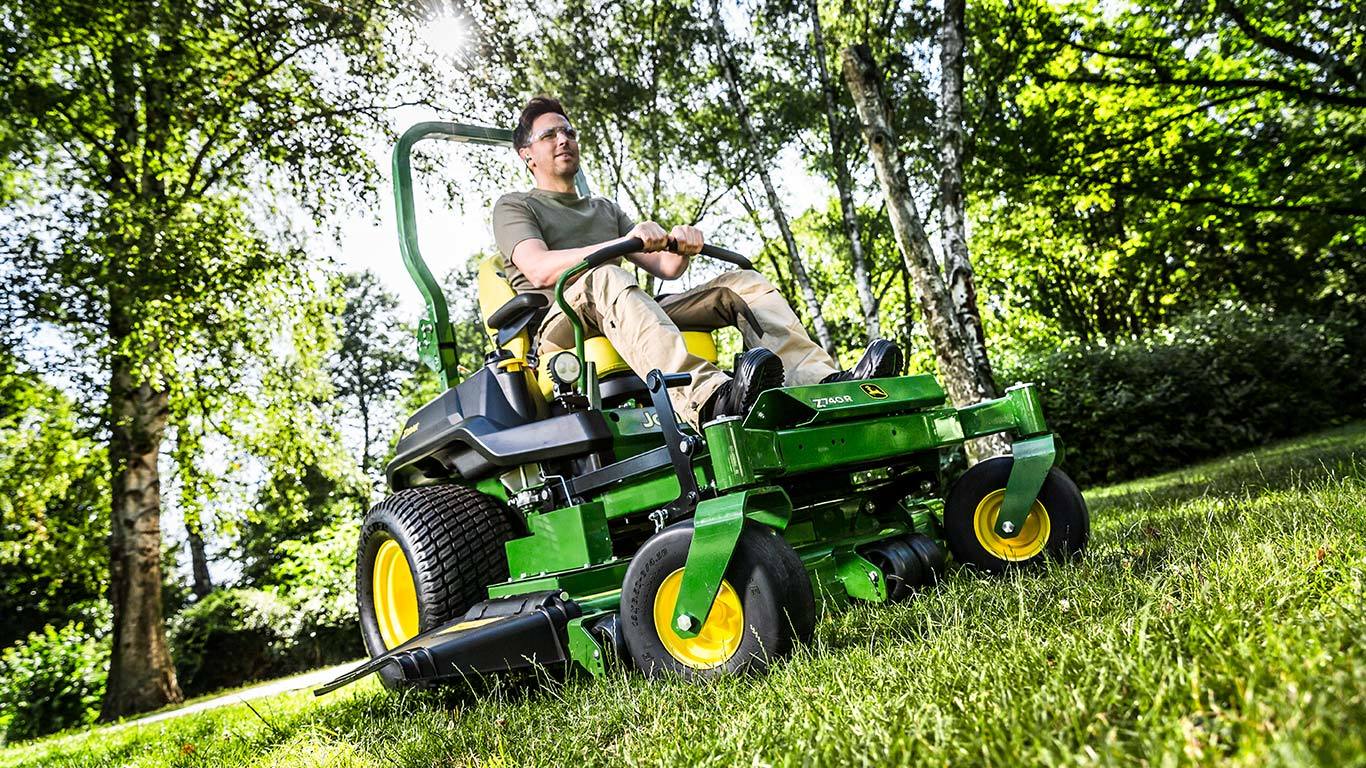

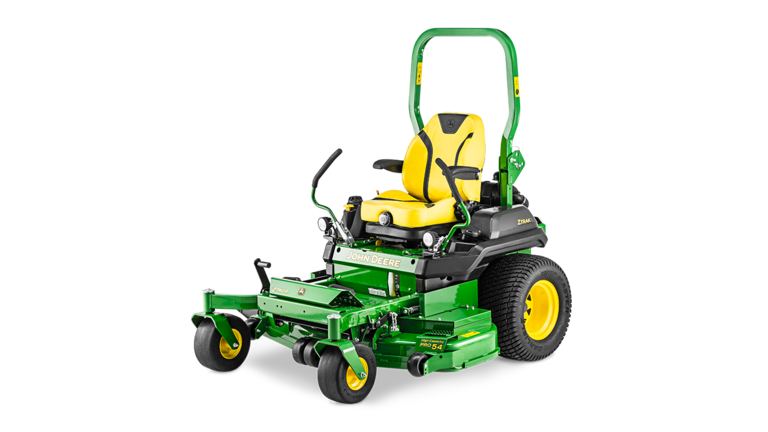

Cortador de relva ZTrak™ Z740R

Estrutura em aço moldado e soldado

Estrutura tubular dianteira em aço maciço

Estrutura traseira resistente que confere apoio e proteção

Uma estrutura resistente em aço soldado proporciona um suporte sólido e fiável para os componentes da máquina e o operador:

Chassis tubular resistente de 76,2 x 51 mm (3 x 2 in.) que confere durabilidade
A estrutura traseira confere um apoio sólido e protege o motor

Rodas auxiliares dianteiras grandes para uma condução suave

Roda auxiliar grande

Alojamento dos fusos das rodas auxiliares

Rodas auxiliares dianteiras grandes garantem uma condução suave e um corte nivelado:

A grande área de superfície ajuda a proporcionar uma condução suave ao operador.

Pneus convencionais para uma condução mais suave (de série no Z740R)
Pneus semipneumáticos para maior fiabilidade e durabilidade (Z740R com tecnologia de pneus Tweel)
Melhor desempenho em declives

As rodas auxiliares viram facilmente, graças aos dois rolamentos de esferas vedados, que não requerem manutenção e que se encontram presentes nos fusos e nos eixos das rodas.
- Vida útil longa e ausência de avarias
- Concebidas para proporcionarem curvas suaves, sem provocarem danos no relvado

Rodas motrizes traseiras grandes para uma condução suave e um corte nivelado

Pneu traseiro com diâmetro de 61 cm (24 in.) (Z740R)

Os pneus traseiros possuem um piso de alta qualidade e o tamanho ideal para uma excelente tração e uma condução suave:

A largura dos pneus é otimizada para o tamanho da plataforma de corte.
- 24 cm (9,5 in.) para plataformas de corte com 122 cm (48 in.)
- 30,5 cm (12 in.) para plataformas de corte com 137 cm (54 in.)
O padrão do piso é otimizado para uma excelente tração e danos mínimos no relvado.
O design especial das rodas confere uma melhor aparência à máquina.
A tecnologia de pneu radial sem ar Michelin X Tweel Turf opcional no Z740R melhora a fiabilidade e qualidade de condução.

Degrau reforçado e soldado

Degrau soldado à plataforma de corte

A plataforma de corte possui um degrau reforçado soldado ao canto esquerdo da sua extremidade dianteira:

Promove a correta entrada no posto do operador
Proporciona uma boa superfície de aderência para o pé do operador

Michelin, X e Tweel são marcas comerciais da Michelin North America, Inc.

A transmissão permite alcançar velocidades de até 13,7 km/h (8,6 mph) que maximizam a eficiência do processo de corte

Transmissões gémeas Hydro-Gear®

As transmissões duplas movimentam de forma eficiente o cortador de relva ZTrak™ para a frente e para trás e proporcionam capacidade de direção:

A transmissão hidrostática individual alia uma bomba hidráulica a um motor de roda resistente e de qualidade comercial, criando, assim, uma unidade inteiriça.
Acionar as rodas com recurso a bombas e a conjuntos de motor e transmissão individuais apresenta várias vantagens:

Arrefecimento excecional mesmo com cargas elevadas
Facilidade de verificação do nível e de reabastecimento do óleo hidráulico
Permite mais espaço debaixo do assento, ao qual se pode aceder

As transmissões estão situadas numa posição baixa no veículo, assegurando uma excelente estabilidade em ladeiras.
Os componentes reforçados suportam as cargas mais elevadas decorrentes dos pneus de maior dimensão e do maior peso dos cortadores de relva ZTrak da série Z700.
As transmissões individuais requerem pouca manutenção, estão seladas e não possuem conectores para tubos para drenar o óleo hidráulico.
Os cubos de quatro pernos proporcionam um sistema prático e fiável para a montagem das rodas.

A transmissão hidrostática incorpora duas transmissões Hydro-Gear ZT-3400 para um rendimento e durabilidade superiores:

Bombas hidráulicas padronizadas aliadas a motores de rodas resistentes e de qualidade comercial que criam unidades inteiriças
Velocidades de até 13,7 km/h
Cilindrada da bomba: 12 cc por rotação
Cilindrada do motor: 16 cc por rotação
Eixos resistentes com 2,54 cm (1 in.) concebidos para aguentar cargas elevadas
Válvulas limitadoras de pressão convencionais que conferem maior segurança ao sistema
Bomba de carga convencional que proporciona um melhor rendimento
Filtro de óleo externo que facilita a manutenção

Depósitos de expansão e controlos da válvula de reboque

Depósito de expansão da transmissão e tampa da boca de enchimento

Controlo da válvula de reboque, lado direito

As transmissões possuem depósitos de expansão do óleo de transmissão individuais. A tampa amarela da boca de enchimento é fácil de localizar e de identificar.

As transmissões possuem controlos individuais para as válvulas de reboque:

Os controlos encontram-se na transmissão, junto aos depósitos de expansão, e são fáceis de alcançar e de utilizar.
As válvulas de reboque permitem movimentar a máquina quando a mesma se encontra em ponto-morto e com o motor desligado.
Para movimentar a máquina, puxe os botões recartilhados para cima e fixe-os no interior da ranhura. Após movimentar a máquina, volte a colocar os botões recartilhados na posição de operação.

Hydro-Gear e ZT-3400 são marcas comerciais da Hydro-Gear Limited Partnership AF Holding Company, uma empresa sediada em Delaware, e da Danfoss Power Solutions (US) Company, uma empresa sediada em Delaware

Uma zona de proteção à volta do operador é garantida pela estrutura de proteção contra capotamentos (ROPS)

Plataforma aberta e simples (mostrado modelo dos EUA)

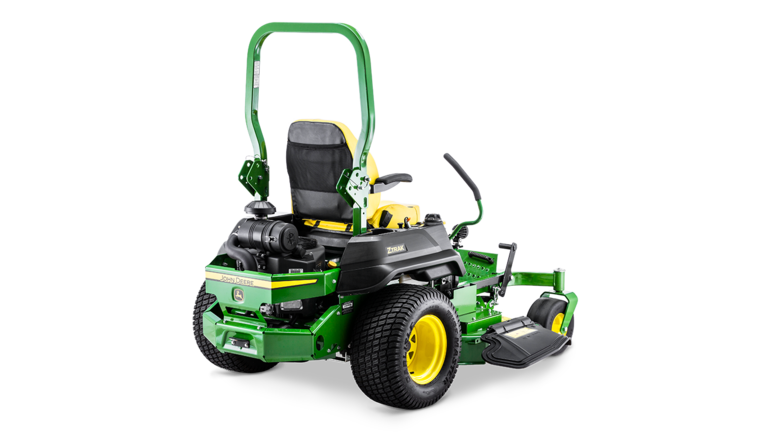

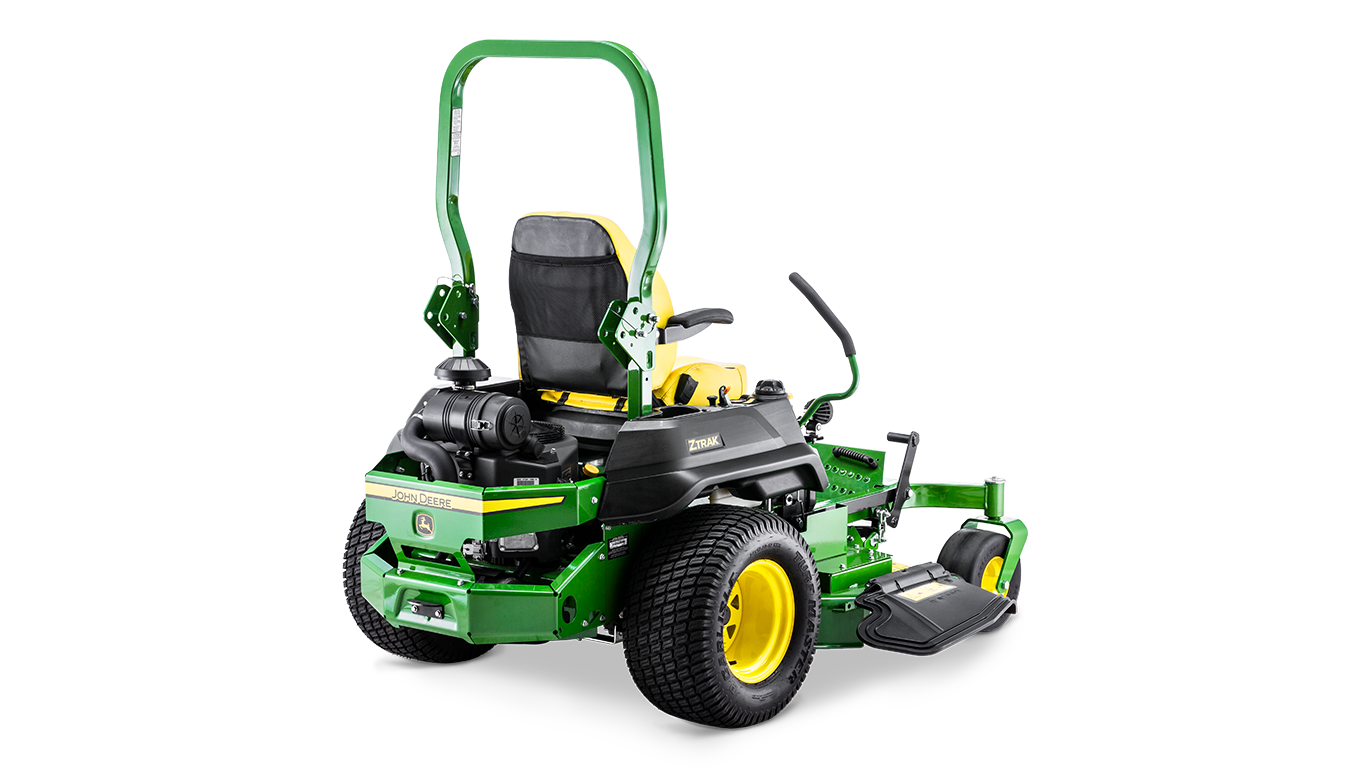

Estrutura de proteção contra capotamentos (ROPS) de série

O espaçoso posto do operador foi concebido para garantir conforto, boa visibilidade e facilidade de utilização:

É fácil entrar e sair através da plataforma plana.
Os práticos controlos encontram-se próximos do operador.
Os controlos do operador estão codificados por cor e foram concebidos para facilitar a sua identificação e utilização.

A estrutura de proteção contra capotamentos (ROPS) e o cinto de segurança funcionam em conjunto para garantir uma zona de proteção à volta do operador:

Esta estrutura reduz o risco de o operador ser esmagado pelo veículo em caso de capotamento.
Na maioria dos casos, a estrutura de proteção contra capotamentos (ROPS) limita o ângulo de inclinação a pouco mais de 90 graus.
Quando utilizada com um cinto de segurança, a estrutura de proteção contra capotamentos (ROPS) é bastante eficaz na prevenção de mortes e ferimentos graves.
- Durante a operação com a estrutura de proteção contra capotamentos (ROPS) na posição vertical, é aconselhável a utilização do cinto de segurança.

Estrutura de proteção contra capotamentos (ROPS) rebatida na posição média

Estrutura de proteção contra capotamentos (ROPS) rebatida na posição inferior (o engate faz parte do equipamento de série da Série R)

A estrutura de proteção contra capotamentos (ROPS) rebatível e o cinto de segurança retrátil fazem parte do equipamento de série:

Os pinos de ajuste da posição garantem uma boa aderência e facilitam a mudança do ângulo da estrutura de proteção contra capotamentos (ROPS).
A estrutura de proteção contra capotamentos (ROPS) facilmente rebatível possui um isolador integrado.
A estrutura de proteção contra capotamentos (ROPS) pode ser fixada numa posição intermédia para acomodar máquinas equipadas com um sistema de recolha de materiais.
A altura da porta da maioria das garagens permite a entrada da máquina com a estrutura de proteção contra capotamentos (ROPS) na posição totalmente elevada.
- A estrutura de proteção contra capotamentos (ROPS) facilmente rebatível melhora a capacidade de guardar o ZTrak em estruturas com uma abertura de porta mais baixa.

Posição da estrutura de proteção contra capotamentos (ROPS)	Altura do Z740R
Altura máxima	183.2 cm (72.1 pol.)
Posição inferior	129,5 cm

Realize a gestão da sua frota de jardinagem profissional com o John Deere Operations Center

Cortadores de relva frontais e largos TerrainCut

Cortadores de relva ZTrak, QuikTrak e manuais comerciais

Descrição geral

Um modem JDLink M liga um cortador de relva profissional ao John Deere Operations Center, que lhe permite gerir a sua frota de modo mais eficiente, aumentar a produtividade e reduzir os custos de mão de obra. Com um modem e o Operations Center, tem sempre uma ligação ao trabalho em curso e pode efetuar ajustes atempadamente para manter a sua frota a funcionar.

Modem JDLink™ M

Um modem JDLink M faz parte do equipamento de série em cortadores de relva frontais e largos TerrainCut do ano de fabrico 2024 e mais recentes.

Um modem pode ser instalado em campo em:

Cortadores de relva ZTrak Z700 do ano de fabrico 2024 e mais recentes
Cortadores de relva a gasolina ZTrak Z900 do ano de fabrico de 2024 e mais recentes
Cortadores de relva ZTrak Z994R do ano de fabrico de 2024 e mais recentes
Cortadores de relva ZTrak Z997R do ano de fabrico de 2021 e mais recentes
Cortadores de relva QuikTrak Q800 do ano de fabrico 2024 e mais recentes
Cortadores de relva manuais comerciais da série R do ano de fabrico de 2025 e mais recentes
Cortadores de relva frontais TerrainCut do ano de fabrico 2022-2023
Cortadores de relva largos TerrainCut do ano de fabrico 2023

Consulte a secção de compatibilidade para obter os intervalos dos números de série e os requisitos.

John Deere Operations Center

O John Deere Operations Center está disponível para PC e aplicações móveis Apple iOS e Android

O John Deere Operations Center monitoriza a sua frota e fornece ferramentas para analisar dados dos cortadores de relva. As funcionalidades telemáticas variam de acordo com o modelo do cortador de relva.

Modelos	Localização e estado	Velocidade do GPS	Delimitação geográfica e limitações de horário de funcionamento.	Horas de motor	Planeador de manutenção	Ferramenta Machine Analyzer	Nível de combustível	Consumo de combustível	Códigos de diagnóstico de problemas	Service Advisor Remote
Cortadores de relva ZTrak Z700	X	X	X	Chave	X	X	---	---	---	---
Cortadores de relva ZTrak Z900 com motores com carburador	X	X	X	Chave	X	X	---	---	---	---
Cortadores de relva ZTrak Z900 com motores EFI	X	X	X	Sincronização	X	X	X	X	X	X
Cortadores de relva ZTrak Z994R	X	X	X	Chave	X	X	---	---	---	---
Cortadores de relva ZTrak Z997R	X	X	X	Sincronização	X	X	---	X	X	X
Cortadores de relva QuikTrak da série E	X	X	X	Chave	X	X	---	---	---	---
Cortadores de relva QuikTrak Q820M, Q850M e Q850R	X	X	X	Sincronização	X	X	X	---	X	---
Cortadores de relva QuikTrak Q865R EFI	X	X	X	Sincronização	X	X	X	X	X	X
Cortadores de relva manuais comerciais da série R	X	X	X	Chave	X	X	---	---	---	---
Cortadores de relva frontais TerrainCut 1550	X	X	X	Chave	X	X	---	---	---	---
Cortadores de relva frontais TerrainCut 1570, 1575, 1580 e 1585	X	X	X	Sincronização	X	X	---	X	X	X
Cortadores largos TerrainCut 1600	X	X	X	Sincronização	X	X	---	X	X	X

Localização e estado

Mapa do Operations Center a exibir localizações anteriores de um cortador de relva

Vista móvel do mapa do Operations Center a exibir a velocidade do GPS

O modem JDLink M transmite regularmente a localização e o estado operacional de cada cortador de relva na frota para que possa monitorizar o progresso do corte de relva no Operations Center.

Histórico de localizações — Apresenta um mapa com as localizações atuais e anteriores de cada cortador de relva.
Velocidade do GPS — Mapas das velocidades atuais de cada cortador de relva, baseadas nos dados de localização GPS, para que possa monitorizar a formação dos operadores. A velocidade do GPS apenas pode ser visualizada em aplicações móveis Apple iOS e Android.
Delimitação geográfica — Alerta quando um cortador de relva entra ou sai de uma área prescrita, por exemplo, se o cortador de relva tiver sido furtado ou se um operador tiver entrada numa área que não deve ser cortada.
Limitações de horário de funcionamento — Alerta se o cortador de relva estiver a funcionar fora dos períodos prescritos, por exemplo, áreas residenciais com restrições de ruído ao início da manhã.

Horas de motor

O modem transmite regularmente as horas do motor do cortador de relva para informar sobre o planeamento de manutenção e uma utilização equilibrada.

Sincronização — O cortador de relva comunica as horas efetivas do motor ao Operations Center.
Chave — As horas do motor são estimadas através da monitorização da chave de ignição. As horas do motor podem ser corrigidas no Operations Center.

Planeador de manutenção

Planeador de manutenção do Operations Center

Planos de manutenção de fábrica ou personalizados podem ser estabelecidos no Operations Center. Alertas de manutenção são enviados quando as horas do motor atingem os intervalos de manutenção.

Ferramenta Machine Analyzer

Ferramenta Machine Analyzer do Operations Center

Em produtos selecionados, o modem comunica o tempo que o cortador de relva passou no transporte, inativo e a trabalhar. A ferramenta Machine Analyzer do Operations Center comunica dados de utilização que lhe permitem analisar o comportamento dos operadores, identificar as causas de baixa produtividade e iniciar ações corretivas.

Nível de combustível

Em produtos selecionados, o modem comunica o nível de combustível. Nestes produtos, uma análise do consumo de combustível está disponível na ferramenta Machine Analyzer do Operations Center. A medição do consumo de combustível permite-lhe abordar as causas do uso excessivo de combustível.

Códigos de diagnóstico de anomalias (DTC)

Em produtos selecionados, o modem transmite os códigos de problemas gerados pelas unidades de controlo do cortador de relva ao Operations Center. Ao abordar os códigos de diagnóstico de anomalias (DTC), é possível reduzir os tempos de inatividade e os custos de reparação. Por exemplo, um DTC de pressão baixa do óleo do motor pode indicar que um motor tem pouco óleo. Ao lidar com o problema, é possível evitar tempos de inatividade e reparações dispendiosos.

Service Advisor Remote

Em produtos selecionados, os concessionários John Deere podem realizar um diagnóstico remoto, programar software e realizar ajustes sem o custo de uma chamada de assistência.

Compatibilidade

Um modem JDLink M faz parte do equipamento de série em cortadores de relva frontais TerrainCut do ano de fabrico 2024 e mais recentes (n.º de série 110,001-) e cortadores de relva largos TerrainCut do ano de fabrico 2024 e mais recentes (n.º de série 690,001-).

Um modem JDLink M pode ser instalado em campo nos produtos de jardinagem profissional listados abaixo. Os acessórios de instalação em campo simplificam a instalação do modem e incluem suportes, equipamento de montagem, cablagem e instruções. A instalação em campo requer que um modem JDLink M seja encomendado em separado. Os acessórios de instalação no campo incluem cablagem, por isso o modem tem de ser encomendado com a referência de opção com menos cablagem.

Modelo	Anos de fabrico compatíveis	Acessório de instalação
Cortadores de relva ZTrak Z700	2024 e mais recentes (n.º de série 080,001-)	BUC11759
Cortadores de relva ZTrak Z900 a gasolina	2024 e mais recentes (n.º de série 130,001-)	BUC11759
Cortadores de relva ZTrak Z994R	2024 e mais recentes (n.º de série 070,001-)	BUC11759
Cortadores de relva ZTrak Z997R	2021 e mais recentes (n.º de série 070,001-)	BUC11908
Cortadores de relva QuikTrak	2024 e mais recentes (n.º de série 010,001-)	BUC11744
Cortadores de relva manuais comerciais da série R	2025 e mais recentes (n.º de série 070,001-)	BUC11918
Cortadores de relva frontais TerrainCut	2022-2023 (n.º de série 080,001-110,000)	BUC11797
Cortadores largos TerrainCut 1600	2023 (n.º de série 680,001-690,000)	BUC11797

Equipe o Z740R com tecnologia de pneus radiais sem ar Michelin® X® Tweel® Turf para obter maior fiabilidade e qualidade de operação

Z740R com pneus traseiros à prova de furos (mostrado modelo dos EUA)

NOTA: Os pneus Michelin X Tweel para cortadores de relva Z740R equipados com plataformas de corte de 137 cm estão apenas disponíveis no tamanho 24x12N12.

A Michelin é um líder mundial no fabrico e tecnologia de pneus. Os pneus radiais sem ar conferem vantagens adicionais.

As vantagens de utilizar os pneus Michelin X Tweel Turf incluem:

Uma operação mais confortável, graças à diminuição dos ressaltos.
Melhoria do rendimento de corte.
A formação de rodeiras é reduzida, pois os pneus Michelin X Tweel Turf têm mais suporte na superfície para uma melhor flutuação e melhor contacto com o solo.
A transferência de energia única nos raios de resina de poliéster diminui os ressaltos associados aos pneus convencionais.
A construção e a flexibilidade dos pneus Michelin X Tweel Turf permitem subir os passeios de forma excecional.
A eliminação da pressão irregular dos pneus permite alcançar uma qualidade de corte mais consistente.
Mais tempo de atividade.
- A tecnologia exclusiva elimina o tempo de inatividade e os custos associados a pneus furados ou danificados.
- Os furos e os danos na parede lateral já não resultam em tempo de inatividade.
O custo operacional é reduzido.
- O custo das reparações e da manutenção é reduzido.
- Uma única unidade substitui o atual conjunto do pneu, roda e válvula.
- Não é necessário utilizar equipamento complexo de montagem de pneus.
- Não é necessário perder tempo a verificar e a otimizar a pressão dos pneus.
- A necessidade de comprar e acumular conjuntos de reparação de furos e pneus sobresselentes é eliminada.
- A banda de rodagem dos pneus dura até três vezes mais do que as dos pneus convencionais atuais, porque é composta por uma borracha semelhante à utilizada nos automóveis.

Pneu Michelin X Tweel Turf, lateral

Pneu Michelin X Tweel Turf, lado esquerdo da parte traseira

A construção reforçada proporciona o máximo rendimento e um funcionamento fiável:

Os raios de resina de poliéster de alta resistência suportam a carga.
O cubo de aço reforçado de quatro orifícios é aparafusado facilmente a cortadores de relva Z740R equipados com uma plataforma de corte de 137 cm e pneus 24x12-12.
- Os pneus Michelin X Tweel não se encontram disponíveis para máquinas equipadas com uma plataforma de corte de 122 cm.
O design da banda de rodagem profundo e aberto proporciona uma limpeza e tração excelentes.
A estrutura proprietária de zero graus e de alta resistência proporciona uma excelente rigidez lateral e resiste aos danos provocados por impactos e perfurações.

Michelin, X e Tweel são marcas comerciais da Michelin North America, Inc.

Z740RZTrak™ a gasolina

PARTILHAR

Jardinagem profissional de nível inicial

O pneu The Michelin X Tweel Turf Airless Radial (opcional)

Características

Depósito de combustível com capacidade de 30,3 l (8 gal.) que possibilita operações de corte mais prolongadas

Compatibilidade dos veículos/cortadores de relva

Plataforma com design de grande altura interior

Bordo principal reforçado

Elevada durabilidade integrada no design

Rodas e rolos

Degrau soldado

Acessório MulchControl™ opcional

Como funciona o sistema MulchControl™

O manípulo MulchControl é utilizado para controlar o defletor

Limitações do sistema MulchControl™

Compatibilidade

Plataforma ajustável para os pés do operador

Assento ajustável com suspensão mecânica e sistema de suspensão ComfortGlide™

Alavancas de direção ajustáveis

Luzes de trabalho do tipo díodo emissor de luz (LED) de série

Suporte para copos e compartimento de armazenamento

Luz de aviso giratória LED opcional

Autocolante de intervalos de manutenção

Plataforma para pés passível de ser elevada que permite o acesso à plataforma de corte

Manutenção do motor

Pontos de lubrificação

Acesso à bateria

Manutenção da plataforma de corte

Desvio da transmissão (válvulas de reboque)

Pontos de amarração incorporados

Painel de controlo

Alavancas de direção ajustáveis

Ajuste da monitorização

Para maior conforto, o travão de estacionamento encontra-se integrado nas alavancas de controlo do movimento

Elevação da plataforma de corte/ajuste da altura de corte

Sistema de bloqueio de segurança

Estrutura em aço moldado e soldado

Rodas auxiliares dianteiras grandes para uma condução suave

Rodas motrizes traseiras grandes para uma condução suave e um corte nivelado

Degrau reforçado e soldado

Depósitos de expansão e controlos da válvula de reboque

Descrição geral

Modem JDLink™ M

John Deere Operations Center

Localização e estado

Horas de motor

Planeador de manutenção

Ferramenta Machine Analyzer

Nível de combustível

Códigos de diagnóstico de anomalias (DTC)

Service Advisor Remote

Compatibilidade

Ofertas e descontos

Produtos relacionados

Mais...
