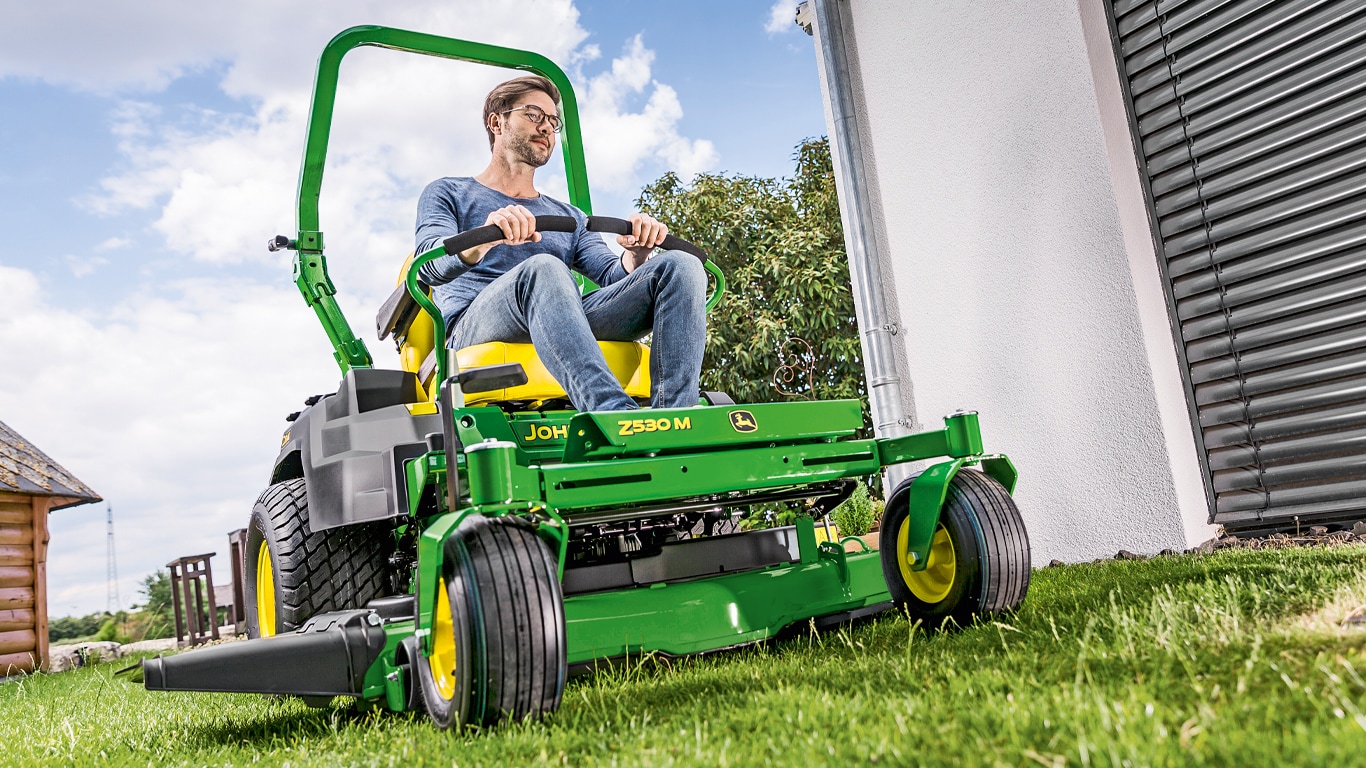

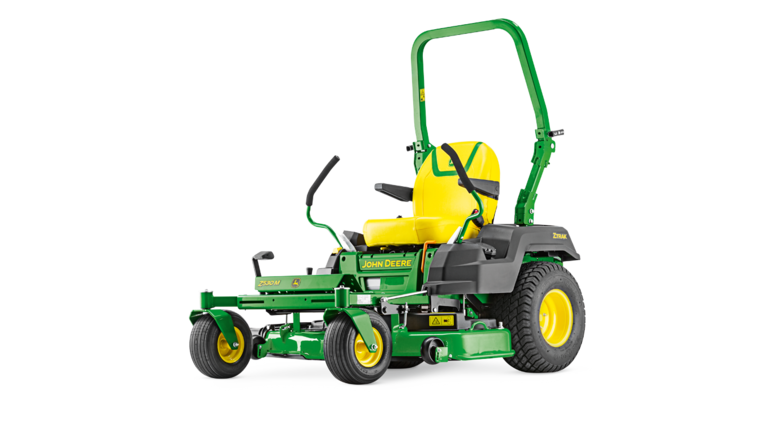

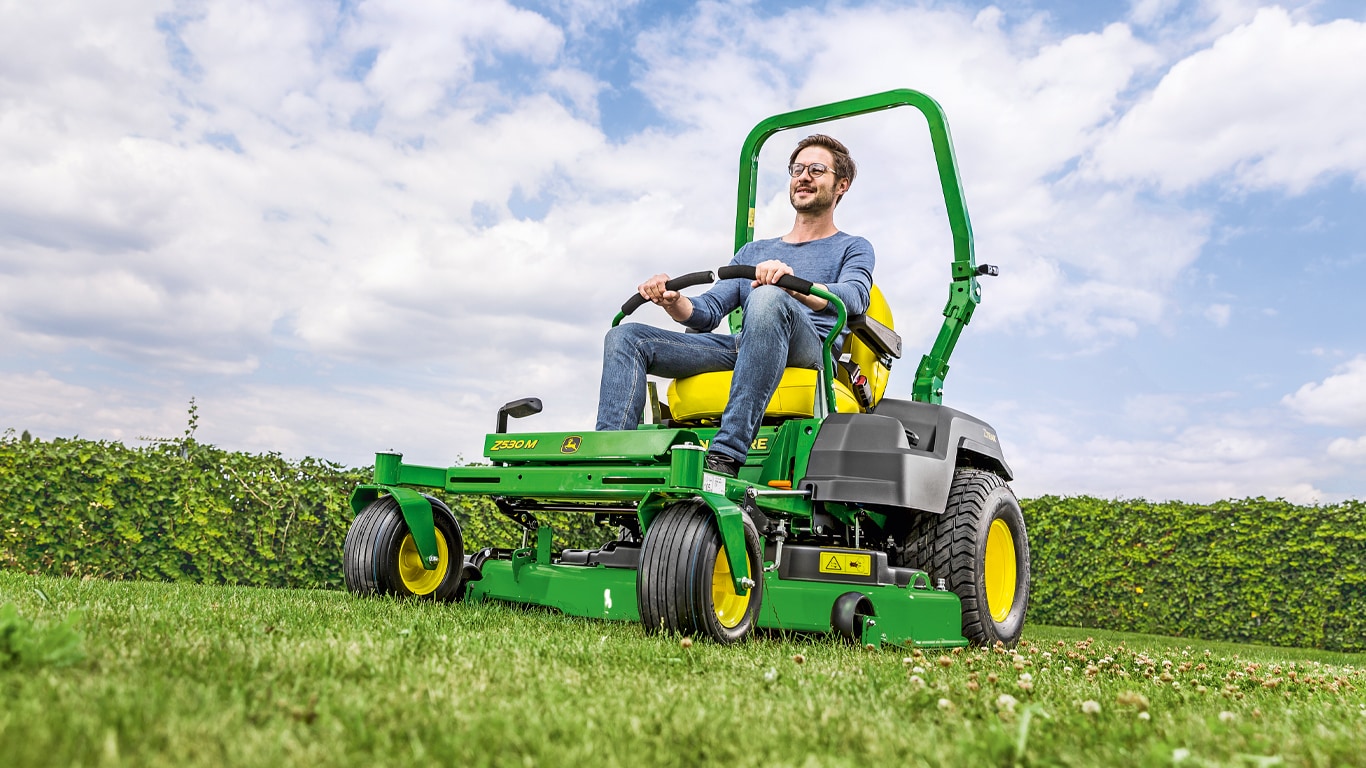

Procura um certo conforto extra para o seu corta-relvas com raio de viragem zero? Quanto mais longa for a sua jornada de trabalho com o Z530M, mais apreciará as alavancas de comando ergonómicas e o confortável assento traseiro de encosto alto da classe premium. O Z530M foi construído sobre um chassis sólido e robusto, o que garante um funcionamento suave e confortável. O seu potente motor de dois cilindros com uma potência de 16,1 kW, a plataforma corta-relvas de 122 cm (48 pol.) oferece um rendimento de primeira classe, podendo ser facilmente convertido para tarefas de mulching ou de recolha mediante incorporação de kits opcionais. O Z530M é uma excelente escolha, caso esteja à procura de excelentes características de eficiência e velocidade em geral.
Motor
O motor de dois cilindros em V de 16,7 kW (22,4 cv) a 3350 rpm tem a potência e binário do motor suficientes para lidar com as condições mais difíceis de mulching, corte e recolha:
A proteção traseira do motor protege o motor e proporciona uma proteção adicional ao veículo e integridade.
Filtro de ar ciclónico
Filtro de ar substituível
O sistema ciclónico de filtração de ar remove as maiores partículas contaminantes antes de estas chegarem ao filtro de ar, reduzindo a sua manutenção e prolongando a vida útil do motor:
Filtro de óleo substituível e filtro de combustível em linha
O sistema de lubrificação sob pressão total proporciona uma abundância de óleo às partes móveis do motor para garantir o seu bom funcionamento e longa vida útil:
Tampa de enchimento de óleo motor e mangueira de esvaziamento
A tampa de esvaziamento do óleo motor com mangueira e a bandeja anti-gotejamento do filtro de óleo facilitam a manutenção sem manchar tudo de óleo.
A John Deere recomenda o uso de estabilizador de combustível na gasolina. Consultar aProteção de combustível para motores a gasolina, 237 mL (8 onças)para mais informações.
Z525E ZTrak™ com plataforma de corte Accel Deep 48A
Plataforma de corte Accel Deep 48A
A plataforma de corte Accel Deep de 122 cm (48 pol.) tem um design profundo, com a parte superior plana e de aço estampado que oferece excelência em termos de corte, produtividade, limpeza, durabilidade e versatilidade. Oferecem-se um rendimento otimizado e uma excelente dispersão dos resíduos, inclusive com velocidades de corte elevadas:
Parte superior da plataforma de corte 48A (mostra-se a plataforma de corte do minitrator série X700)
Parte inferior da plataforma de corte 48A (mostra-se a plataforma de corte do minitrator série X700)
A plataforma de corte profunda e estampada oferece uma qualidade de corte excelente. Permite bastante espaço para a saída do material cortado e suspenso sem ser cortado de novo:
Lado direito da plataforma de corte Accel Deep 48A
A plataforma de corte profunda e estampada oferece uma alta produtividade, que permite realizar o trabalho com rapidez. Permite que o material cortado e suspenso possa sair da plataforma de corte com rapidez, reduzindo assim o corte repetido e deixando mais potência disponível para o processamento da relva entrante:
A grande abertura de descarga tem a altura e a largura necessárias para admitir uma maior quantidade de material:
Plataforma de corte Accel Deep 48A
Plataforma de corte Accel Deep 48A
A parte superior plana da plataforma estampada está otimizada para manter a própria plataforma e o operador limpos:
A limpeza da plataforma de corte (tanto a parte superior como a inferior) é uma das atividades de manutenção mais frequentes:
Saída de limpeza do cortador de relva
Saída de limpeza com conetor para mangueira
Inclui-se uma saída de limpeza que facilita a lavagem da parte inferior da plataforma de corte:
Mostra-se a parte inferior da plataforma de corte Accel Deep 42A
As rodas da máquina têm fixação dupla
A Plataforma de Corte 48A tem alojamentos robustos para os fusos para manter as lâminas alinhadas, mesmo depois de anos de serviço em condições difíceis:
As nervuras no alojamento da plataforma aumentam a robustez nos pontos necessários.
As rodas da máquina têm fixação dupla:
O design com transmissão por correia de baixa tensão reduz a carga lateral sobre os rolamentos inferiores do motor e sobre os rolamentos da plataforma de corte, permitindo uma vida útil mais longa.
A plataforma de corte 48A tem um para-choques lateral com haste de aço inoxidável e diâmetro de 16 mm (5/8 pol.) que oferece uma maior robustez e proteção.
A pintura em duas fases, electroforese e em pó, proporciona proteção adicional contra a oxidação.
A plataforma de corte 48A está concebida para a máxima versatilidade, facilitando muito a troca do modo de descarga da plataforma de corte para outro.
Recolhedor traseiro opcional
Ventilador Power Flow
O ventilador e o tubo de descarga Power Flow são fáceis de instalar. O ventilador Power Flow oscila-se para fora para facilitar a limpeza.
Posto do operador
Comandos codificados por cores
A plataforma de comando está concebida para oferecer comodidade e facilitar a manipulação dos comandos:
Assento ajustável (Z525E mostrado)
Assento ajustável (Z535M mostrado)
Assentos confortáveis com duas molas de suspensão e sem ferramentas, ajuste longitudinal que pode ser utilizado pelo utilizador enquanto estiver sentado:
Molas de suspensão do assento
Duas molas situadas abaixo do assento absorvem as reações ao avançar sobre solo irregular, proporcionando uma alta comodidade de condução.
Porta-copos
Compartimento de armazenamento
Porta-copos e compartimento de armazenamento aumentam a comodidade para o operador.
Repouso para pés elevável
O repouso para pés de tipo comercial eleva-se para facilitar o acesso para a manutenção à plataforma de corte::
É fácil retirar o apoio de pés para ter acesso à plataforma de corte (mostra-se o modelo Z335E)
Perno para retirar o apoio de pés e pega para a mão (mostra-se o modelo Z335E)
A área do apoio de pés está articulada e é fácil de elevar para realizar a manutenção da plataforma de corte:
Motor Duplo em V
Filtro de óleo e filtro de combustível substituíveis
A manutenção dos motores é simples, incluindo a troca de óleo e filtro, bem como a limpeza do filtro de ar.
Plataforma de corte Accel Deep
Tampa rebatível para um acesso fácil aos alojamentos dos fusos
As plataformas de corte Accel Deep têm várias características que tornam fácil a sua manutenção:
Ventilador Power Flow
O ventilador Power Flow™ que se utiliza nas plataformas de corte de 122 cm (48 pol.) está instalado num resistente braço oscilante que facilita a sua instalação e limpeza.
Pontos de amarração
Os pontos de amarração são oferecidos para garantir a conveniência e a segurança ao rebocar a máquina.
Alavancas de controlo de movimento
As alavancas de controlo de movimento podem ser ajustadas em três alturas diferentes e 15 definições longitudinais diferentes:
Alavancas de controlo de movimento ajustáveis
Amortecedor das alavancas de controlo de movimento
Um amortecedor tipo standard acoplado às alavancas de controlo de movimento facilita e torna cómodo a manipulação dos cortadores de relva ZTrak™:
O pino de ajuste da altura de elevação também serve como ferramenta para controlar o ajuste (seta)
O paralelismo é ajustado com facilidade e rapidez desde o assento. O perno de ajuste da altura de corte serve como ferramenta prática para a regulação das alavancas de controlo de movimento:
Painel de controlo
O painel de controlo está situado no lugar mais visível e el fácil de usar.
Inclui os seguintes comandos e instrumentos:
Travão de estacionamento
O travão de estacionamento pode ser alcançado com facilidade.
Elevação/ajuste de altura da plataforma de corte
Pedal de elevação da plataforma de corte opcional
A altura de corte é ajustável desde 25 mm a 102 mm (1 a 4 pol.) em incrementos de 6,35 mm (0,25 poleg) proporcionando um rendimento e qualidade de corte excecionais:
NOTA: Está disponível um conjunto de pedais de elevação opcional para o Z525E e o Z535M.
Alavancas de controlo de movimento exibidas no Z335E
O amortecedor modula o movimento das alavancas dos comandos
As alavancas de controlo do movimento estão concebidas para um funcionamento confortável e fácil.
Está incluído um amortecedor para modular o movimento das alavancas de comando para que qualquer operador possa fazer manobras suaves e controladas.
Roda dianteira auxiliar (Z335E)
Roda dianteira auxiliar (Z525E)
As rodas auxiliares pneumáticas permitem uma condução mais suave e um guiamento mais fácil:
Modelo ZTrak |
Tamanho dos pneus das rodas auxiliares |
Z335E |
11x4.0-4 |
Z525E |
13x5.0-6 |
Z540R |
13x6.50-6 |
Fácil de ver o nível de combustível (janela de visualização de combustível)
Depósito de combustível fácil de encher
Janela de visualização de combustível localizada numa posição que facilita ao operador ver:
Travão de estacionamento (Z525E shown)
Alavancas de controlo de movimento (Z525E shown)
O interruptor de segurança está situado abaixo do assento (Z540R shown)
Mostra-se o ZTrak™ Z335E
Mostra-se o ZTrak Z535M
Os cortadores de relva ZTrak estão concebidos ao redor de um resistente chassis formado de aço soldado que garante a sua resistência e fiabilidade.
As rodas dianteiras oscilantes as grandes rodas motrizes traseiras proporcionam diversas vantagens:
A plataforma de comando é ampla e desobstruída, oferecendo a máxima comodidade e os comandos podem ser alcançados com facilidade:
ZTrak™ Z345R
ZTrak Z525E
O estilo dos cortadores de relva ZTrak é atrativo e funcional para atrair os particulares que dão valor ao aspeto do produto e à facilidade e comodidade de manipulação derivada do cuidado design dos comandos:
Chassis de tubos reforçado
Chassis do ZTrak™
O chassis do ZTrak está formado por resistentes tubos de aço de 3,8 x 5,1 cm (1,50 x 2 poleg) que asseguram uma longa duração:
O repouso para pés eleva-se para facilitar o acesso à plataforma de corte
A área de repouso para pés está articulada e é fácil de elevar para facilitar o acesso à plataforma de corte.
Interruptor da TDF elétrica
A reforçada embraiagem da TDF elétrica é controlada por meio de um prático interruptor montado no painel.
Embraiagem da TDF
A embraiagem da TDF está concebida para funcionar durante muitos ciclos de conexão/ desconexão.
Cada unidade de transmissão está situada numa posição baixa no veículo (mostra-se o lado direito)
Unidade de transmissão hidrostática
As transmissões gémeas propulsionam de forma eficiente o ZTrak™ em avanço e marcha-atrás, proporcionando-lhe capacidades direcionais:
Depósito de expansão da transmissão e alavanca da válvula de reboque
Alavanca de controlo da válvula de reboque
Cada transmissão inclui válvulas para a rebocagem do veículo situadas nas transmissões ao lado dos depósitos de expansão:
A Tuff Torq é uma marca registada da Kanzaki Kokyukoki Mfg. Co., Ltd.
| Área de corte recomendada | mais de 8.000 m² | |||
|---|---|---|---|---|
| Largura de corte | 122 cm 48 pol. |
|||
| Potência do motor | 16,7 kW (22,4 CV) a 3.350 rpm* | |||
| Velocidade | até 13,7 km/h 8,5 mph |
