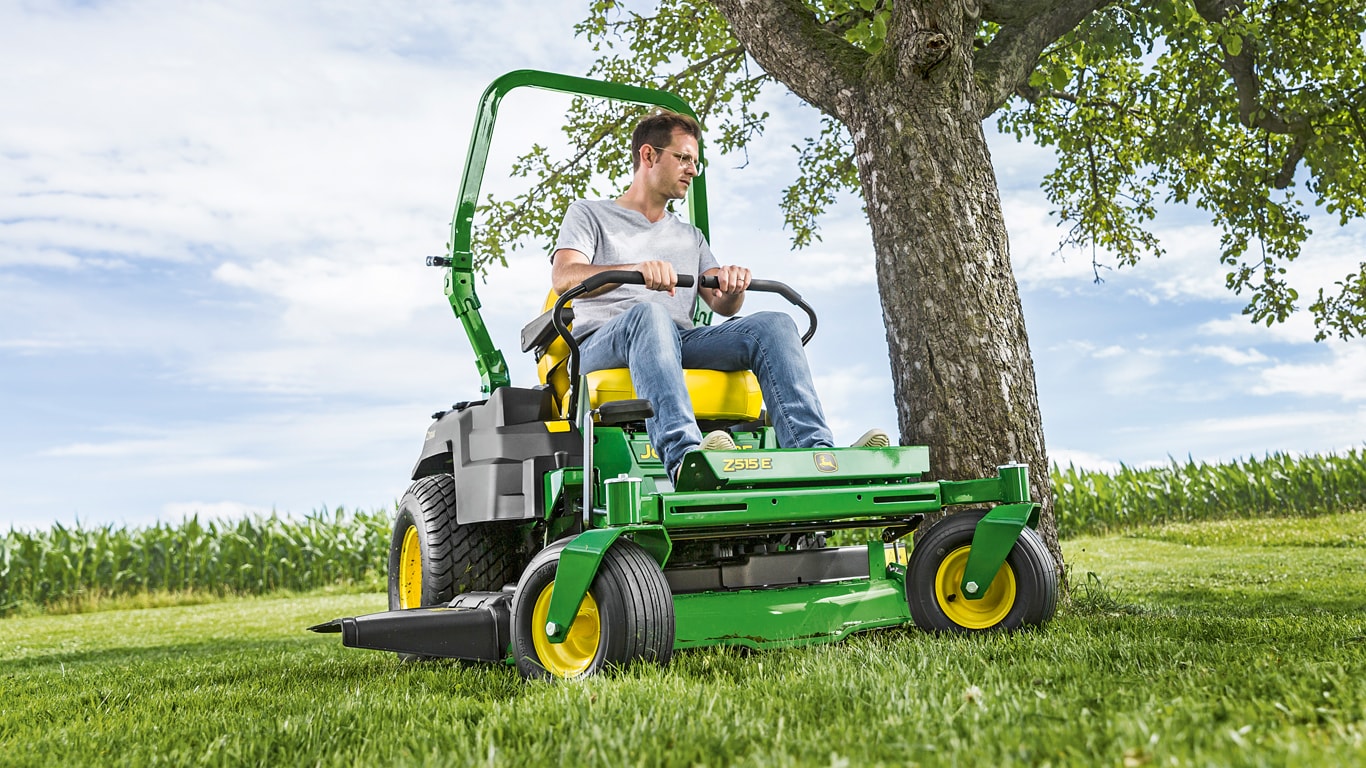

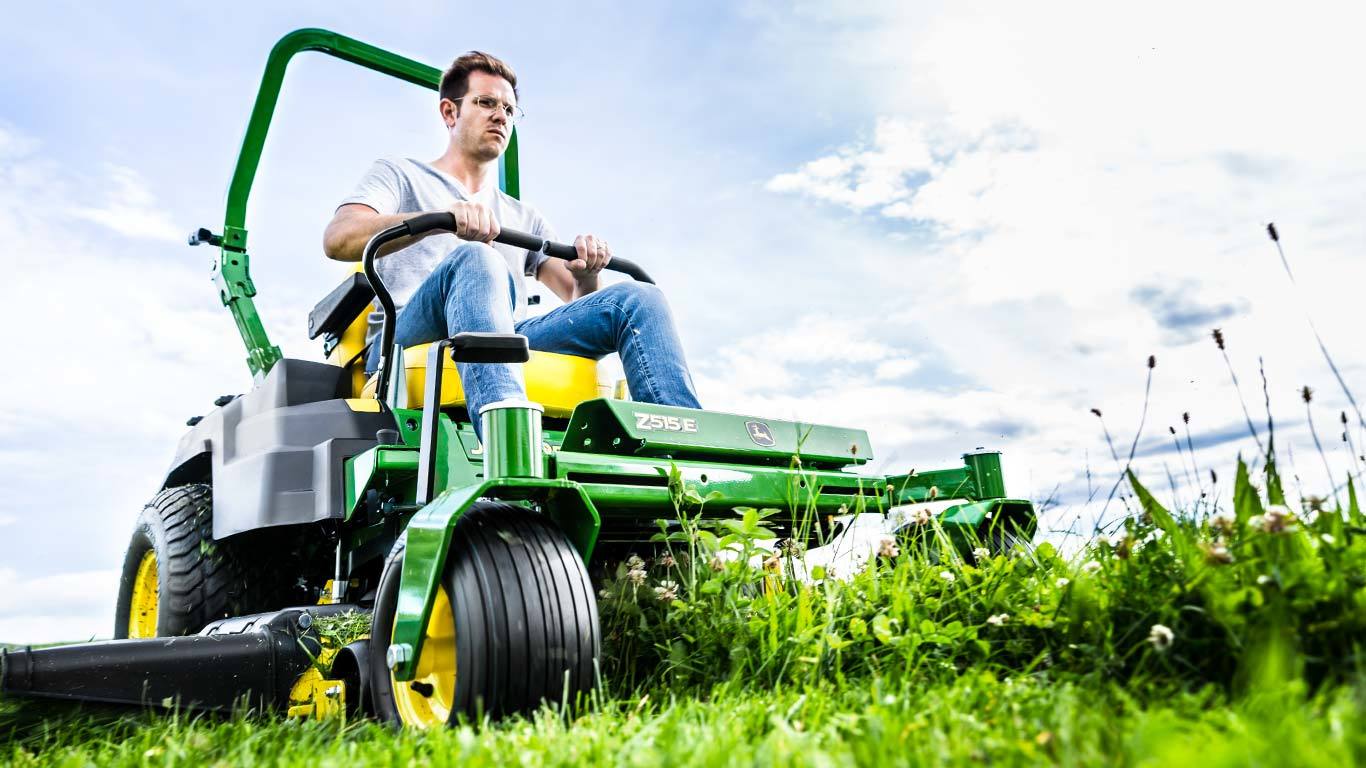

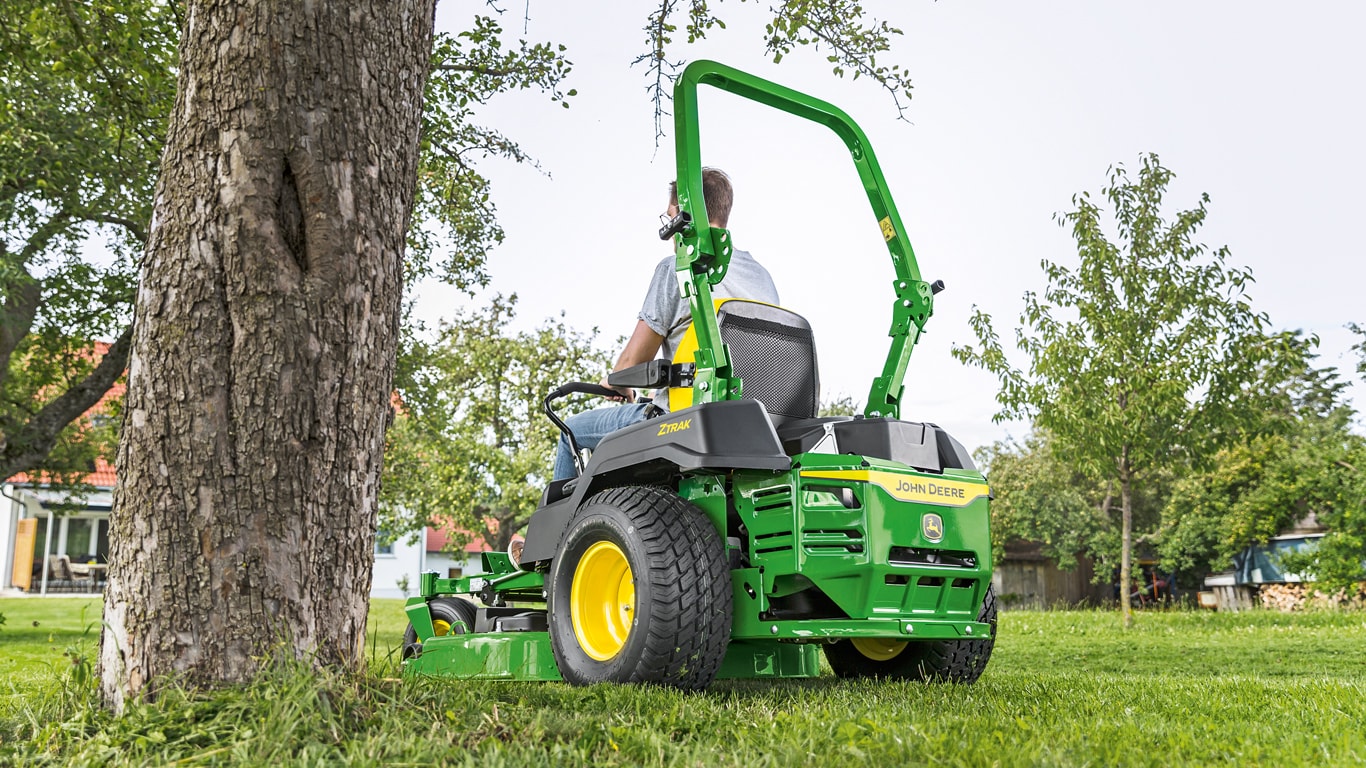

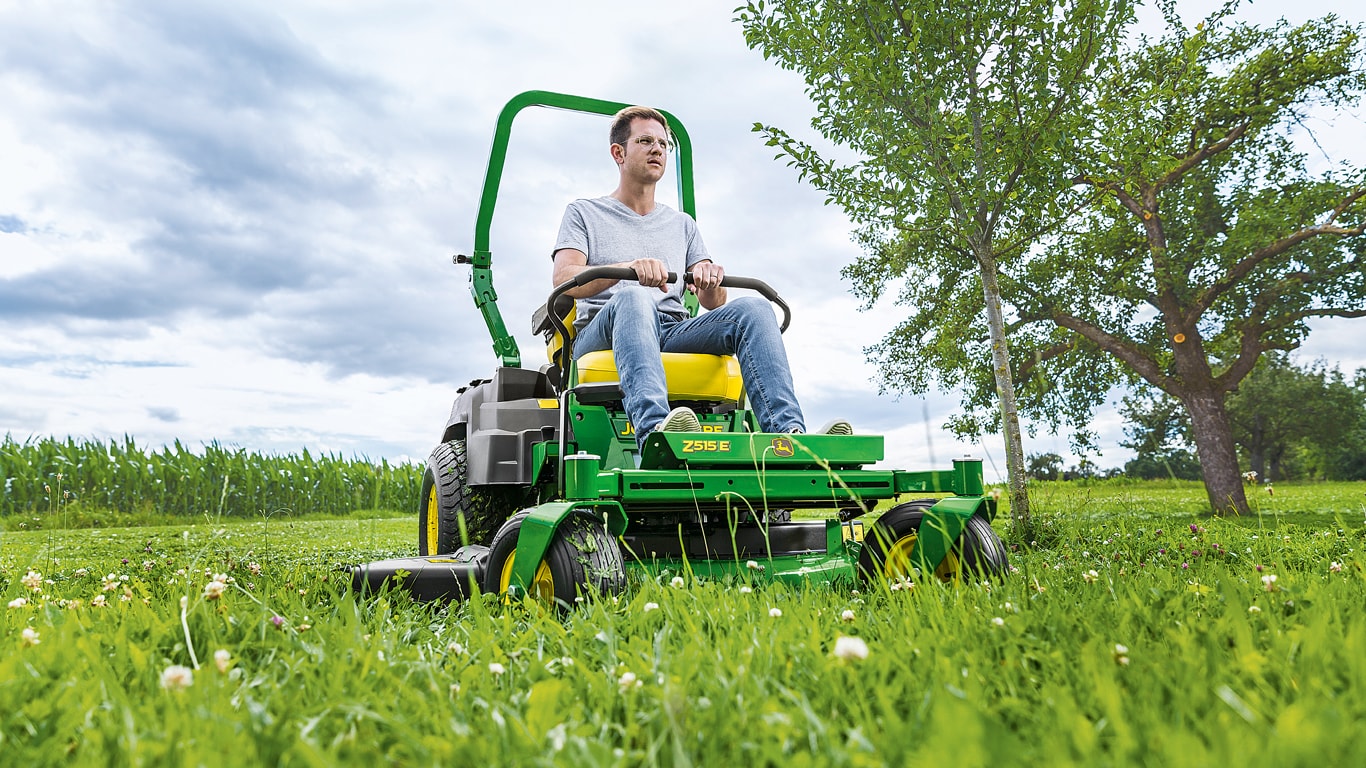

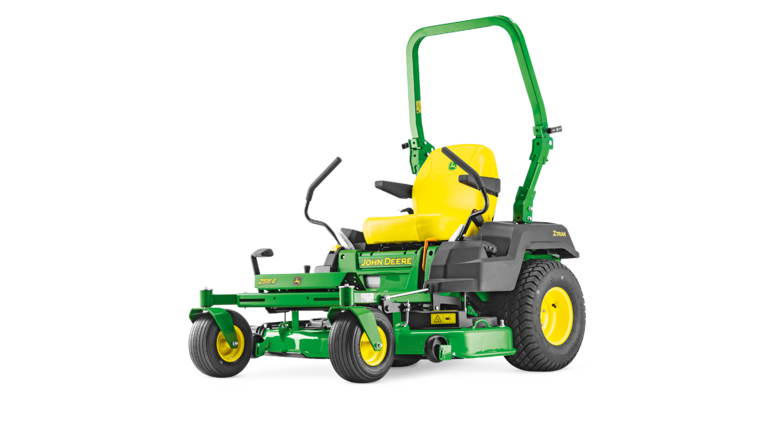

Z515E | ZTrak Zero Turn Mowers

O motor de dois cilindros em V oferece potência e suavidade de funcionamento

V-twin engine

Tubo de nível/carga de óleo e tubo de esvaziamento de óleo

O motor de dois cilindros em V de 12.1 kW (18.0 CV) a 3350 rpm desenvolve a potência e o binário motor necessários para enfrentar as tarefas de corte, recolha e mulching mais difíceis.

O motor de 2 cilindros em V oferece um maior binário motor, menos vibrações e menor sonoridade.
Avançada tecnologia de gestão de resíduos, com filtro de ar tipo cartucho e pré-filtro de espuma que evitam a entrada de sujidade no motor.
A lubrificação sob pressão total e o filtro de óleo mantêm o óleo mais limpo, prolongando a duração do motor e aumentando os intervalos de substituição; a lubrificação sob pressão total é mais eficiente ao trabalhar em terrenos inclinados
As válvulas à cabeça proporcionam uma longa duração, alta potência e uma excelente poupança de combustível
Ventilador de refrigeração de alto volume
Filtro de combustível de longa duração
A ignição eletrónica e a descarga mecânica de compressão proporcionam um arranque rápido
As camisas de ferro fundido asseguram uma maior duração do motor.
A cambota dispõe de superfícies de fricção maiores e com um acabamento especial que aumentam a sua resistência e duração
Uma válvula manual de esvaziamento facilita as trocas de óleo sem a necessidade de ferramentas..4

Proteção do motor

Filtro de combustível e filtro de óleo substituíveis

A proteção traseira do motor evita danos e assegura a integridade do motor

The Z525E engine has extended life series (ELS) features for enhanced performance and longer life.

A troca dos filtros de combustível e óleo substituíveis é fácil e simples, reduzindo o tempo de manutenção e custos.

A plataforma de corte Accel Deep™ (48A) de 122 cm (48 pol.) faz um corte limpo e é versátil

Z525E ZTrak™ com plataforma de corte Accel Deep 48A

Plataforma de corte Accel Deep 48A

A plataforma de corte Accel Deep de 122 cm (48 pol.) tem um design profundo, com a parte superior plana e de aço estampado que oferece excelência em termos de corte, produtividade, limpeza, durabilidade e versatilidade. Oferecem-se um rendimento otimizado e uma excelente dispersão dos resíduos, inclusive com velocidades de corte elevadas:

11,4 cm (4,5 pol.) de profundidade em todo o alojamento da plataforma, visando conseguir um rendimento ótimo no corte, no mulching e na recolha dos resíduos.
O design de aço estampado elimina os bordos afiados e os ângulos onde o material poderia acumular-se e reduzir o rendimento no corte
A plataforma de corte está suspensa no veículo, visando conseguir um corte suave e nivelado
- As rodas ajustáveis da plataforma de corte, posicionadas justamente acima do nível do solo, ajudam a suavizar o trabalho de corte

Qualidade de corte excelente

Parte superior da plataforma de corte 48A (mostra-se a plataforma de corte do minitrator série X700)

Parte inferior da plataforma de corte 48A (mostra-se a plataforma de corte do minitrator série X700)

A plataforma de corte profunda e estampada oferece uma qualidade de corte excelente. Permite bastante espaço para a saída do material cortado e suspenso sem ser cortado de novo:

dado que há menos cortes repetitivos, é possível aproveitar melhor a potência para o corte da relva que entra, algo que melhora muito a capacidade do cortador.
- Ajuda a manter uma qualidade de corte excelente com velocidades de corte mais elevadas
O fluxo desimpedido do material para fora da área de descarga impede que o material cortado interfira com o corte da relva que entra, permitindo que as lâminas façam um corte limpo no material que está a entrar.

Produtividade - fazer o trabalho rápido

Lado direito da plataforma de corte Accel Deep 48A

A plataforma de corte profunda e estampada oferece uma alta produtividade, que permite realizar o trabalho com rapidez. Permite que o material cortado e suspenso possa sair da plataforma de corte com rapidez, reduzindo assim o corte repetido e deixando mais potência disponível para o processamento da relva entrante:

Melhora muito a capacidade da plataforma de corte de manter um excelente rendimento de corte em condições difíceis e com velocidades superiores.

A grande abertura de descarga tem a altura e a largura necessárias para admitir uma maior quantidade de material:

Permite uma descarga homogénea e suave dos resíduos com qualquer velocidade de corte
Reduz as possibilidades de obstruções, algo que é especialmente importante ao trabalhar com relva húmida, espessa ou densa e ao recolher os resíduos
O ventilador Power Flow™ 48A tem um alojamento com uma área 50 por cento maior do que o ventilador Power Flor 48X.

Limpeza - tanto para a máquina como para o operador

Plataforma de corte Accel Deep 48A

A parte superior plana da plataforma estampada está otimizada para manter a própria plataforma e o operador limpos:

Há menos espaços onde os materiais poderiam acumular-se na parte superior da plataforma de corte e debaixo da mesma.
- A parte superior da plataforma de corte mantém-se mais limpa, reduzindo assim o tempo e os esforços necessários para a limpeza e a manutenção
- A parte inferior da plataforma é auto-limpante para manter um rendimento ótimo sem a acumulação de material que pudesse interferir com o fluxo do ar e dos resíduos
- Há menos necessidade de limpar e eliminar os resíduos de material acumulados na parte inferior da plataforma de corte
A profundidade da plataforma de corte Accel Deep minimiza a quantidade de material que se escapa da parte frontal da plataforma de corte
- A quantidade de material solto que poderia acumular-se no operador ou na plataforma de corte é limitada
- Inclusive no caso do material que sai do tubo de descarga, há menos corte repetitivo, os resíduos são maiores e há menos probabilidades que terminem por se acumular no operador

A limpeza da plataforma de corte (tanto a parte superior como a inferior) é uma das atividades de manutenção mais frequentes:

O design plano da parte superior reduz o número de espaços onde o material poderia ficar acumulado e facilita a limpeza do material que se acumula.

Saída de limpeza do cortador de relva

Saída de limpeza com conetor para mangueira

Inclui-se uma saída de limpeza que facilita a lavagem da parte inferior da plataforma de corte:

O adaptador apropriado para a extremidade da mangueira pode ser comprado localmente para a conexão ou a saída de limpeza.

A durabilidade superior faz parte do design

Mostra-se a parte inferior da plataforma de corte Accel Deep 42A

As rodas da máquina têm fixação dupla

A Plataforma de Corte 48A tem alojamentos robustos para os fusos para manter as lâminas alinhadas, mesmo depois de anos de serviço em condições difíceis:

A 48A tem um peso total 23 por cento superior ao da plataforma de corte Edge™ Xtra de 122 cm (48 pol.).

As nervuras no alojamento da plataforma aumentam a robustez nos pontos necessários.

As rodas da máquina têm fixação dupla:

Maior robustez e durabilidade para uma vida útil mais longa sem problemas.
O ajuste por perno único facilita e agiliza a configuração das rodas na altura correta para a altura de corte.

O design com transmissão por correia de baixa tensão reduz a carga lateral sobre os rolamentos inferiores do motor e sobre os rolamentos da plataforma de corte, permitindo uma vida útil mais longa.

A plataforma de corte 48A tem um para-choques lateral com haste de aço inoxidável e diâmetro de 16 mm (5/8 pol.) que oferece uma maior robustez e proteção.

A pintura em duas fases, electroforese e em pó, proporciona proteção adicional contra a oxidação.

Versatildiade - facilidade de troca entre os modos de descarga lateral e recolha

A plataforma de corte 48A está concebida para a máxima versatilidade, facilitando muito a troca do modo de descarga da plataforma de corte para outro.

Recolhedor traseiro Power Flow com capacidade de 230 litros (6,5 bu)

Recolhedor traseiro opcional

Ventilador Power Flow

O ventilador e o tubo de descarga Power Flow são fáceis de instalar. O ventilador Power Flow oscila-se para fora para facilitar a limpeza.

A plataforma de comando está concebida para assegurar comodidade e facilidade de manipulação

Posto do operador

Comandos codificados por cores

A plataforma de comando está concebida para oferecer comodidade e facilitar a manipulação dos comandos:

A excelente visibilidade frontal e lateral da plataforma facilita o trabalho e torna-o mais cómodo para o operador
Os comandos são identificados facilmente pela cor.
As alavancas gémeas de controlo-movimento são ajustáveis para a comodidade do operador.
Uns amortecedores filtram as reações para proporcionar comodidade de trabalho.

Cómodo assento

Assento ajustável (Z525E mostrado)

Assento ajustável (Z535M mostrado)

Assentos confortáveis com duas molas de suspensão e sem ferramentas, ajuste longitudinal que pode ser utilizado pelo utilizador enquanto estiver sentado:

Z525E - Assento de encosto médio de 38,1 cm (15 pol.) com apoios de braços ajustáveis; ajuste longitudinal de 7,6 cm (3 pol.)
Z525E - Assento de encosto alto de 45,7 cm (18 pol.) com apoios de braços ajustáveis; ajuste longitudinal de 7,6 cm (3 pol.)

Suspensão do assento

Molas de suspensão do assento

Duas molas situadas abaixo do assento absorvem as reações ao avançar sobre solo irregular, proporcionando uma alta comodidade de condução.

Porta-copos e compartimento de transporte

Porta-copos

Compartimento de armazenamento

Porta-copos e compartimento de armazenamento aumentam a comodidade para o operador.

Repouso para pés elevável

O repouso para pés de tipo comercial eleva-se para facilitar o acesso para a manutenção à plataforma de corte::

A limpeza da parte superior da plataforma é simples
Permite um acesso fácil à transmissão do cortador de relva.

A facilidade de acesso simplifica a manutenção

É fácil retirar o apoio de pés para ter acesso à plataforma de corte (mostra-se o modelo Z335E)

Perno para retirar o apoio de pés e pega para a mão (mostra-se o modelo Z335E)

A área do apoio de pés está articulada e é fácil de elevar para realizar a manutenção da plataforma de corte:

Só é preciso retirar um parafuso e a retirada é conveniente utilizando o pino de ajuste da altura de elevação.
A limpeza da parte superior da plataforma é simples
Permite um fácil acesso aos seus componentes.

Motor Duplo em V

Filtro de óleo e filtro de combustível substituíveis

A manutenção dos motores é simples, incluindo a troca de óleo e filtro, bem como a limpeza do filtro de ar.

Plataforma de corte Accel Deep

Tampa rebatível para um acesso fácil aos alojamentos dos fusos

As plataformas de corte Accel Deep têm várias características que tornam fácil a sua manutenção:

O design plano da parte siperior minimiza o número de espaços onde poderiam acumular-se resíduos.
As proteções rebatíveis e com molas das correias facilitam a retirada dos resíduos.
Todas as plataformas de corte admitem o uso de uma chave standard de 9,5 mm (3/8 pol.) para libertar a tensão da correia ao retirar a correia da transmissão.

Ventilador Power Flow

O ventilador Power Flow™ que se utiliza nas plataformas de corte de 122 cm (48 pol.) está instalado num resistente braço oscilante que facilita a sua instalação e limpeza.

Pontos de amarração

Os pontos de amarração são oferecidos para garantir a conveniência e a segurança ao rebocar a máquina.

Os comandos e os instrumentos podem ser localizados e manipulados com facilidade

Alavancas de controlo de movimento

As alavancas de controlo de movimento podem ser ajustadas em três alturas diferentes e 15 definições longitudinais diferentes:

Maior conforto para o operador

Alavancas de controlo de movimento ajustáveis

Amortecedor das alavancas de controlo de movimento

Ajustável para um controlo mais preciso da máquina
- Há 18 posições disponíveis
O ajuste da alavanca de controlo pode ser feito com o pino da altura de corte

Um amortecedor tipo standard acoplado às alavancas de controlo de movimento facilita e torna cómodo a manipulação dos cortadores de relva ZTrak™:

O amortecedor modula o movimento das alavancas de controlo suavizando as suas reações.
O operador pode controlar a máquina com suavidade e precisão.

Ajuste de paralelismo

O pino de ajuste da altura de elevação também serve como ferramenta para controlar o ajuste (seta)

O paralelismo é ajustado com facilidade e rapidez desde o assento. O perno de ajuste da altura de corte serve como ferramenta prática para a regulação das alavancas de controlo de movimento:

O rebaixo incluído no perno de ajuste da altura de corte pode ser utilizado pelo operador para ajustar o paralelismo da máquina.

Painel de controlo

O painel de controlo está situado no lugar mais visível e el fácil de usar.

Inclui os seguintes comandos e instrumentos:

Contador de horas
Interruptor de arranque
Comando da tomada de força (TDF)
Acelerador/afogador do motor
- A alavanca de controlo de velocidade inclui uma posição de afogador de arranque (Z525E)
- Proporciona-se uma alavanca separada para operar o afogador (Z540R)

Travão de estacionamento

O travão de estacionamento pode ser alcançado com facilidade.

A sua alavanca de grande tamanho pode ser manipulada com facilidade.
O travão de estacionamento retém com segurança a máquina na posição de estacionamento.
Para pôr o motor em funcionamento é necessário que o travão de estacionamento esteja aplicado (posição superior).
Uma vez em funcionamento o motor, o travão de estacionamento deve ser desconetado para acionar as alavancas de controlo de movimento.

Elevação/ajuste de altura da plataforma de corte

Pedal de elevação da plataforma de corte opcional

A altura de corte é ajustável desde 25 mm a 102 mm (1 a 4 pol.) em incrementos de 6,35 mm (0,25 poleg) proporcionando um rendimento e qualidade de corte excecionais:

Uma memória integrada permite voltar facilmente à altura de corte selecionada após elevar a plataforma.
Um pedal de elevação faz parte do equipamento de série do Z540R e para o Z525E e Z535M há uma opção que pode ser instalada no campo. O pedal juntamente com a alavanca de elevação manual fazem com que a elevação da plataforma de corte seja mais fácil. O pedal de elevação também proporciona uma forma prática para elevar temporariamente a plataforma de corte para superar um obstáculo durante o trabalho.

NOTA: Está disponível um conjunto de pedais de elevação opcional para o Z525E e o Z535M.

As rodas dianteiras de diâmetro grande facilitam o guiamento da máquina

Alavancas de controlo de movimento exibidas no Z335E

O amortecedor modula o movimento das alavancas dos comandos

As alavancas de controlo do movimento estão concebidas para um funcionamento confortável e fácil.

Está incluído um amortecedor para modular o movimento das alavancas de comando para que qualquer operador possa fazer manobras suaves e controladas.

Roda dianteira auxiliar (Z335E)

Roda dianteira auxiliar (Z525E)

As rodas auxiliares pneumáticas permitem uma condução mais suave e um guiamento mais fácil:

As grandes rodas auxiliares dianteiras proporcionam uma maior comodidade de condução e facilidade de guiamento.
As rodas auxiliares têm rolamentos selados que asseguram facilidade de guiamento e longa duração.
As dimensões dos pneus são as adequadas para o tamanho e peso do veículo.

Modelo ZTrak	Tamanho dos pneus das rodas auxiliares
Z335E	11x4.0-4
Z525E	13x5.0-6
Z540R	13x6.50-6

Janela de visualização de combustível, em localização conveniente, que permite que o operador veja o nível de combustível

Fácil de ver o nível de combustível (janela de visualização de combustível)

Depósito de combustível fácil de encher

Janela de visualização de combustível localizada numa posição que facilita ao operador ver:

Permite apreciar de forma fácil e rapidamente o nível de combustível.
A boca de enchimento de grande tamanho do depósito de combustível, de 7,6 cm (3 poleg) reduz os riscos de derramamentos ao abastecer combustível.
- A boca de enchimento é baixa e angular para facilitar o abastecimento de combustível
A tampa está unida ao depósito de combustível.
- Reduz o risco de perder a tampa

Os comandos estão concebidos para facilitar uma manipulação segura

Travão de estacionamento (Z525E shown)

Alavancas de controlo de movimento (Z525E shown)

O travão de estacionamento deve estar aplicado para que o motor arranque.
As alavancas de controlo de movimento devem estar na posição avançada para que arranque o motor.
O travão de estacionamento deve estar desconetado antes de acionar as alavancas de avanço ou o motor parará.

O interruptor de segurança está situado abaixo do assento (Z540R shown)

O interruptor de segurança desconeta o cortador quando o operador sai do assento.
O motor parará quando o operador sair do assento e as alavancas de controlo de movimento não estiverem na posição avançada e o travão de estacionamento não estiver aplicado.

O design inclui um resistente chassis formado de aço soldado

Mostra-se o ZTrak™ Z335E

Mostra-se o ZTrak Z535M

Os cortadores de relva ZTrak estão concebidos ao redor de um resistente chassis formado de aço soldado que garante a sua resistência e fiabilidade.

As rodas dianteiras oscilantes as grandes rodas motrizes traseiras proporcionam diversas vantagens:

Maior comodidade de condução
Maior rendimento em desníveis
Maior comodidade do operador, inclusive sobre solos acidentados
Melhor tração

A plataforma de comando é ampla e desobstruída, oferecendo a máxima comodidade e os comandos podem ser alcançados com facilidade:

Fácil acesso ao assento
Amplo espaço para as pernas que proporciona comodidade
Alavancas de controlo de movimento com ajuste de altura e posição, que permite ao operador a máxima comodidade de trabalho
Distribuição lógica dos comandos e diferenciação por cores

O design é ao mesmo tempo atrativo e funcional

ZTrak™ Z345R

ZTrak Z525E

O estilo dos cortadores de relva ZTrak é atrativo e funcional para atrair os particulares que dão valor ao aspeto do produto e à facilidade e comodidade de manipulação derivada do cuidado design dos comandos:

Os comandos codificados por cores não são só atrativos, também facilitam o uso por parte do operador.
A ampla plataforma de comando, protegida pelas longarinas da estrutura, oferece segurança e comodidade, e facilita o acesso do operador.
O contorno dos guarda-lamas proporcionam uma maior visibilidade às rodas, minimizam a capacidade de armazenamento necessária e proporciona estilo ao aspeto do veículo.

O chassis está formado por resistentes tubos de aço de 3,8 x 5,1 cm (1,50 x 2 poleg)

Chassis de tubos reforçado

Chassis do ZTrak™

O chassis do ZTrak está formado por resistentes tubos de aço de 3,8 x 5,1 cm (1,50 x 2 poleg) que asseguram uma longa duração:

Os tubos de aço reforçados proporcionam uma base sólida.
O chassis reforçado oferece resistência adicional quando é necessário.

O repouso para pés eleva-se para facilitar o acesso à plataforma de corte

A área de repouso para pés está articulada e é fácil de elevar para facilitar o acesso à plataforma de corte.

Só é preciso retirar um parafuso, de fácil remoção, utilizando o pino de altura de elevação.

A embraiagem da tomada de força (TDF) elétrica é fiável e fácil de utilizar

Interruptor da TDF elétrica

A reforçada embraiagem da TDF elétrica é controlada por meio de um prático interruptor montado no painel.

Embraiagem da TDF reforçada

Embraiagem da TDF

A embraiagem da TDF está concebida para funcionar durante muitos ciclos de conexão/ desconexão.

As transmissões gémeas são muito eficientes e têm eixos de 25 mm de diâmetro para garantir uma maior durabilidade

Cada unidade de transmissão está situada numa posição baixa no veículo (mostra-se o lado direito)

Unidade de transmissão hidrostática

As transmissões gémeas propulsionam de forma eficiente o ZTrak™ em avanço e marcha-atrás, proporcionando-lhe capacidades direcionais:

As transmissões estão situadas numa posição baixa no veículo, assegurando uma excelente estabilidade nas ladeiras.
As transmissões Tuff Torq® TZT7-D são fiáveis e duradouras.
- Eixos reforçados de 2,5 cm (1 poleg) para a máxima resistência
As transmissões individuais sem manutenção estão seladas e não têm mangueiras hidráulicas para evitar fugas de óleo.
Os cubos de quatro pernos proporcionam um sistema prático e fiável para a montagem das rodas.

Depósito de expansão da transmissão e alavanca da válvula de reboque

Alavanca de controlo da válvula de reboque

Cada transmissão inclui válvulas para a rebocagem do veículo situadas nas transmissões ao lado dos depósitos de expansão:

Fácil acesso e utilização
Permitem mover o veículo com motor parado

A Tuff Torq é uma marca registada da Kanzaki Kokyukoki Mfg. Co., Ltd.

Área de corte recomendada, m²	mais de 8000
Largura de corte	122 cm (48 pol.)
Potência do motor	13,4 kW (a 3.350 rpm)
Velocidade	Até 13,7 km/h (8,5 mph)

Z515ERiding lawn Equipment

Corta-relvas Z515E com raio de viragem zero

Características

O motor de dois cilindros em V oferece potência e suavidade de funcionamento

A plataforma de corte Accel Deep™ (48A) de 122 cm (48 pol.) faz um corte limpo e é versátil

Qualidade de corte excelente

Produtividade - fazer o trabalho rápido

Limpeza - tanto para a máquina como para o operador

A durabilidade superior faz parte do design

Versatildiade - facilidade de troca entre os modos de descarga lateral e recolha

Recolhedor traseiro Power Flow com capacidade de 230 litros (6,5 bu)

A plataforma de comando está concebida para assegurar comodidade e facilidade de manipulação

Cómodo assento

Suspensão do assento

Porta-copos e compartimento de transporte

Repouso para pés elevável

A facilidade de acesso simplifica a manutenção

Os comandos e os instrumentos podem ser localizados e manipulados com facilidade

Alavancas de controlo de movimento

Ajuste de paralelismo

Painel de controlo

Travão de estacionamento

Elevação/ajuste de altura da plataforma de corte

As rodas dianteiras de diâmetro grande facilitam o guiamento da máquina

Janela de visualização de combustível, em localização conveniente, que permite que o operador veja o nível de combustível

Os comandos estão concebidos para facilitar uma manipulação segura

O design inclui um resistente chassis formado de aço soldado

O design é ao mesmo tempo atrativo e funcional

O chassis está formado por resistentes tubos de aço de 3,8 x 5,1 cm (1,50 x 2 poleg)

A embraiagem da tomada de força (TDF) elétrica é fiável e fácil de utilizar

Embraiagem da TDF reforçada

As transmissões gémeas são muito eficientes e têm eixos de 25 mm de diâmetro para garantir uma maior durabilidade

Especificações

Ofertas e descontos

Temos-lhe coverto

Procurar e Comprar

Manutenção e Assistência

Também Poderá Estar Interessado Em

Z515ERiding lawn Equipment

PARTILHAR

Corta-relvas Z515E com raio de viragem zero

Características

Qualidade de corte excelente

Produtividade - fazer o trabalho rápido

Limpeza - tanto para a máquina como para o operador

A durabilidade superior faz parte do design

Versatildiade - facilidade de troca entre os modos de descarga lateral e recolha

Recolhedor traseiro Power Flow com capacidade de 230 litros (6,5 bu)

Cómodo assento

Suspensão do assento

Porta-copos e compartimento de transporte

Repouso para pés elevável

Alavancas de controlo de movimento

Ajuste de paralelismo

Painel de controlo

Travão de estacionamento

Elevação/ajuste de altura da plataforma de corte

As rodas dianteiras de diâmetro grande facilitam o guiamento da máquina

Janela de visualização de combustível, em localização conveniente, que permite que o operador veja o nível de combustível

Os comandos estão concebidos para facilitar uma manipulação segura

O design é ao mesmo tempo atrativo e funcional

O chassis está formado por resistentes tubos de aço de 3,8 x 5,1 cm (1,50 x 2 poleg)

Embraiagem da TDF reforçada

Especificações

Ofertas e descontos

Produtos relacionados

Procurar e Comprar

Manutenção e Assistência

Também Poderá Estar Interessado Em
