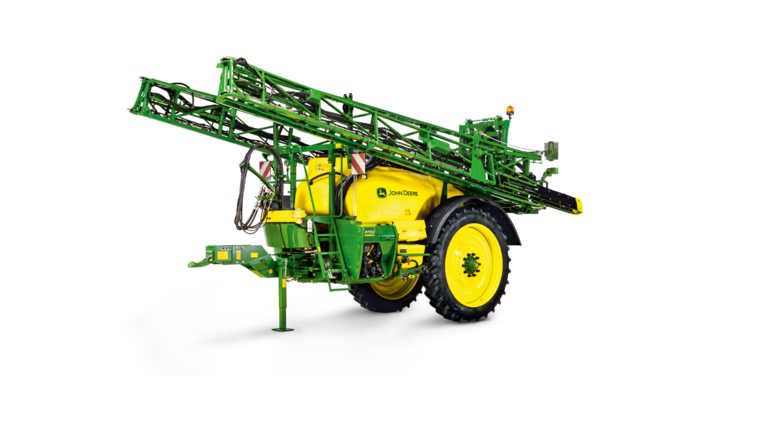

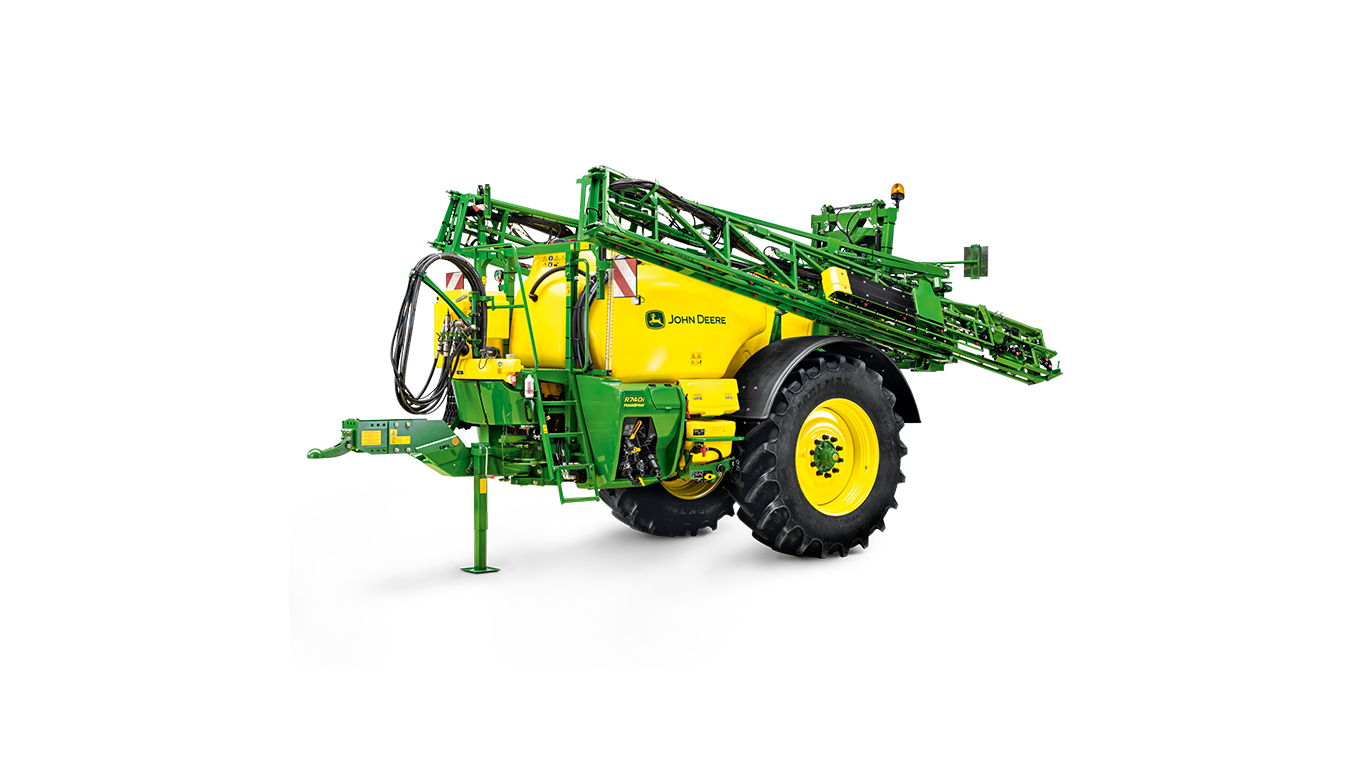

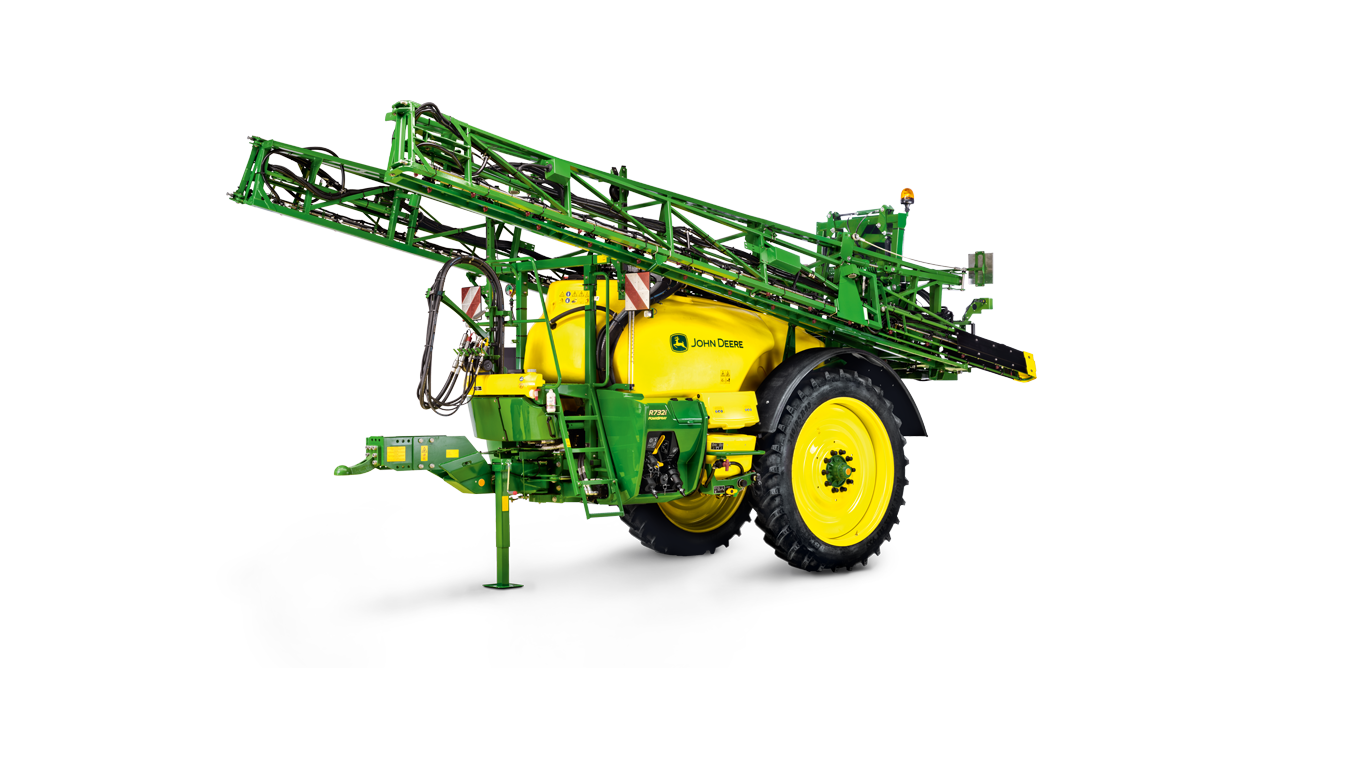

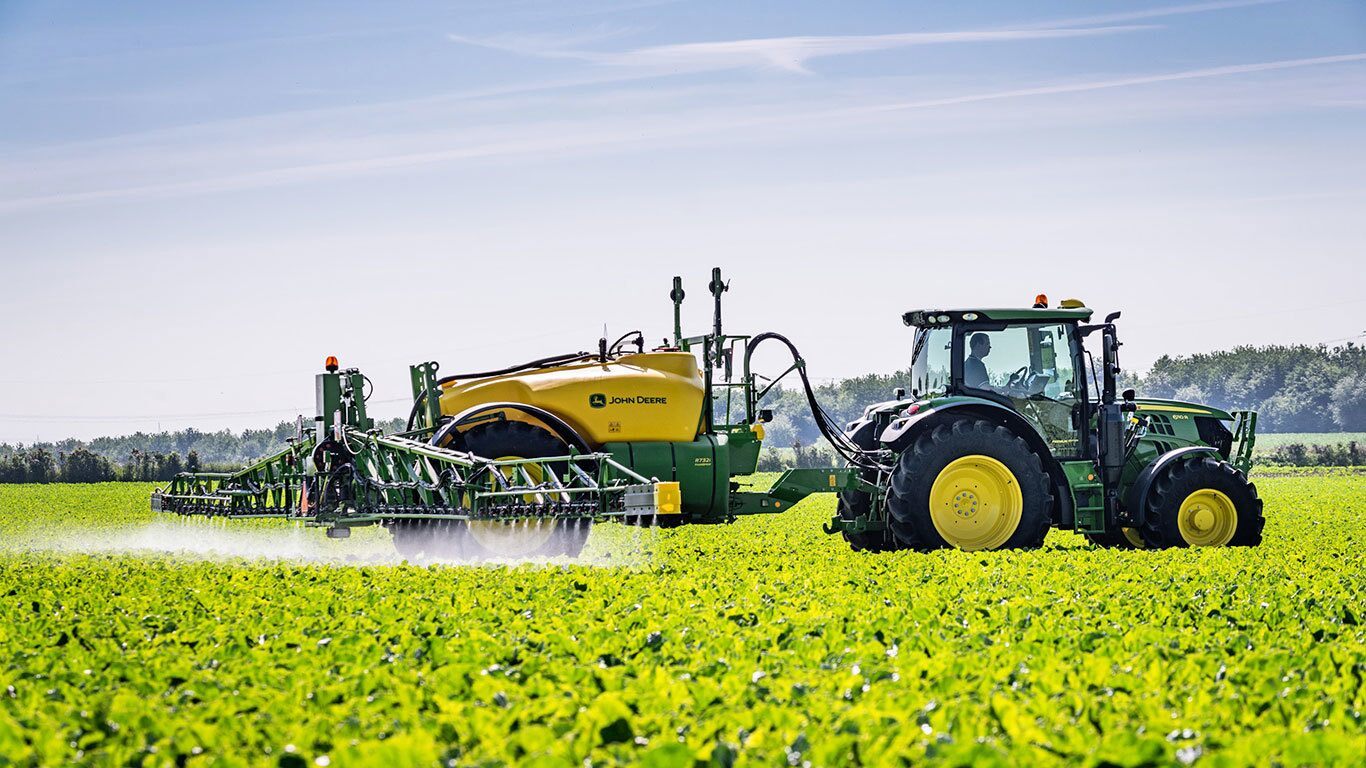

R732iPulverizador Rebocado

Os pulverizadores rebocados M700 e M700i permitirão uma proteção simplesmente ideal para as suas culturas. pólAs amplas possibilidades de configuração permitem soluções múltiplas para melhorar o rendimento da pulverização quando é necessário e poder cumprir vários requisitos na cadeia de valor. As soluções inteligentes tornam mais produtiva e económica a pulverização, sem comprometer o tempo útil.

Os pulverizadores M700 e M700i oferecem a resposta correta para muitas necessidades do processo de cuidado das culturas. Há uma ampla gama de possibilidades de configuração disponível para cumprir vários requisitos da cadeia de valor. É possível fazer os investimentos onde são mais necessários. Para conter os custos da proteção das culturas, oferecem-se soluções de controlo automático por secções para todos os pulverizadores série M700.



Em termos de tempo útil, as séries M700 e M700i foram concebidas com base nas mesmas ideias que a plataforma do John Deere série 700 e utilizando componentes comprovados para oferecer os níveis de qualidade e fiabilidade que se esperam de um pulverizador rebocado, junto com um nível superior de soluções inteligentes. Quer seja na altura do enchimento ou do enxaguamento, a configuração ergonómica do posto do operador com as válvulas manuais ou semiautomáticas permitirá dirigir o jato de líquido.



O depósito arredondado de polietileno está perfeitamente suportado pela estrutura e proporciona à máquina um baixo centro de gravidade. Juntamente com o paralelogramo com cinemática da barra Z e a suspensão do eixo de dupla articulação, oferece a estabilidade necessária para a estrada e a parcela sem perder o seu valioso tempo. O tamanho dos depósitos com capacidades de 2400 litros (634 galões), 3200 litros (845 galões) ou 4000 litros (1057 galões) e a gama completa de barras de pulverização de aço duradouro com comprimentos entre 18 m (59 pés) e 30 m (98 pés)* permitem que o operador termine a parcela de forma rápida e precisa.

O operador tem o controlo e realiza todas as operações desde a cabina, que está organizada para que todas as funções estejam ao alcance da mão. Todas as máquinas estão equipadas com uma alavanca multifuncional para um funcionamento rápido e fácil.

• Conetor standard de 12 V e 3 polos modelo M700, ou comunicação preparada para o sistema ISOBUS no M700i
• Facilidade de operação posto do operador lógico e ergonómico
• Funcionalidade ou comodidade: três níveis* de operação hidráulica, válvula de telecomando (VTC), seletor hidráulico ou controlo totalmente eletrohidráulico com ou sem deteção de carga
• O equipamento de série inclui uma alavanca multifunções para o funcionamento do pulverizador
• As opções de ecrã incluem ecrã Implement 1100, ecrã Universal 4240 ou ecrã Universal 4640, para se adaptarem às necessidades do produtor

*Verifique a lista de preços para as possíveis combinações da configuração

Os componentes comprovados da plataforma de sucesso 700 oferecem tempo útil otimizado nos modelos M700 e M700i

A série M700 foi concebida com base nas mesmas ideias que a série 700 de sucesso e utilizando componentes comprovados para maximizar o tempo útil e o rendimento. Acrescentaram-se soluções eletrónicas para permitir um funcionamento mais fácil e reduzir ao mesmo tempo os custos operacionais.

• Depósitos arredondados de polietileno duradouro com capacidade de 2400 litros (634 galões), 3200 litros (845 galões), e 4000 litros (1057 galões)
• Depósito para a água de enxaguamento com capacidade de 400 litros (106 galões)
• Bomba de diafragma com pistão autoferrante de 280 l/min. (74 gpm) com conexão de 5,1 cm (2 polegadas) para o enchimento
• Tremonha do indutor químico com capacidade de 55 litros (14,5 galões)
• A configuração do posto do operador permite um fácil controlo e acesso aos filtros e conexões
• O chassis duradouro suporta o depósito e o sistema de elevação da barra de pulverização
• Suspensão do eixo de dupla articulação opcional, amortecedores de poliuretano que não necessitam de manutenção
• Jantes totalmente soldadas de 10 parafusos para rodas e pneus
• As barras de pulverização ficam fixas nos rolos durante o transporte, o que minimiza os impactos e otimiza o tempo útil
• Design compacto, barra de tração duradoura, fixa ou de direção, para permitir um guiamento preciso
• Robustas barras de pulverização de aço com sistema de elevação em paralelograma com cinemática da barra Z

O depósito de politileno arrendondado é muito bem suportado pela estrutura e isso proporciona à máquina um baixo centro de gravidade. Juntamente com a suspensão do eixo com dupla articulação, proporciona a estabilidade necessária na estrada e na parcela.

Com o seu baixo centro de gravidade e a sua distribuição de peso homogénea, as séries M700 e M700i estão fabricadas para oferecer uma alta estabilidade. Todo o chassis é concebido especialmente para o trabalho e o sistema de elevação da barra de pulverização em paralelogramo, com cinemática da barra Z, coneta diretamente com o chassis para manter o centro de gravidade numa posição baixa. A estrutura suporta perfeitamente o depósito de polietileno durável de grandes dimensões. A forma especial do depósito limita a acumulação de resíduos químicos e proporciona uma estabilidade excecional em todas as condições.

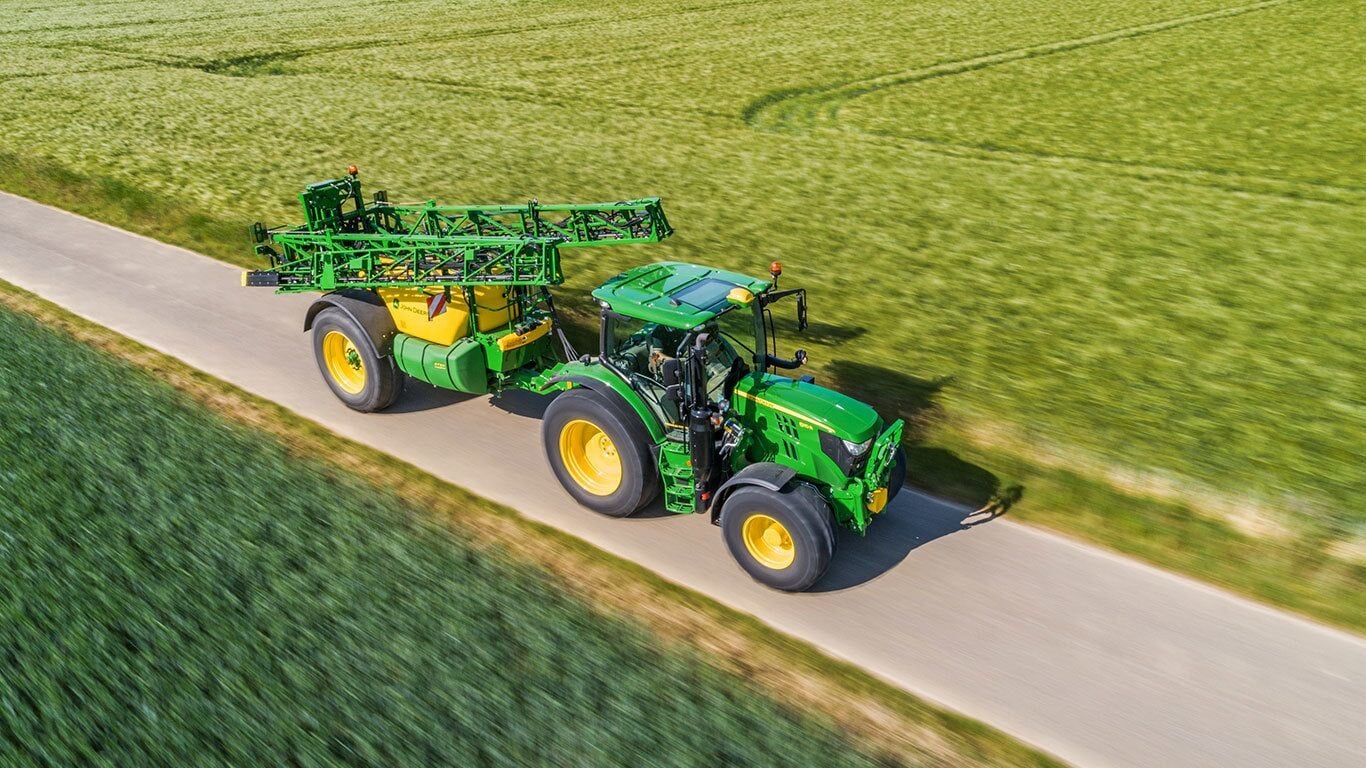

As barras de pulverização estão fixadas de forma firme e ao mesmo tempo suave na posição de transporte, utilizando os rolos frontais. Isso permite o movimento vertical e evita o desgasta da barra.



A suspensão do eixo opcional de dupla articulação oferece tempo útil, comodidade e rendimento tanto na estrada como na parcela. O design da estrutura, do depósito e do eixo único oferece uma manobrabilidade otimizada. Independentemente da posição da barra de pulverização, a excelente distribuição de peso mantém a estabilidade da máquina.



Graças ao design especial do depósito, não são necessários defletores adicionais. É mais fácil agitar o líquido graças ao depósito liso, que apresenta menos risco de que a solução de pulverização fique aderida ao interior do depósito.

• O seu design de baixa altura oferece estabilidade na parcela e na estrada
• O ajuste da altura da barra em paralelogramo com cinemática da barra Z é uma prestação exclusiva da John Deere
• O depósito com baixo centro de gravidade aumenta a estabilidade
• A barra de tração de design compacto oferece uma melhor manobrabilidade
• O depósito de polietileno tem uma forma arredondada para facilitar uma agitação perfeita e a superfície interior do depósito é lisa para facilitar o enxaguamento por dentro e por fora
• Sumidouro profundo para um melhor esvaziamento, inclusive em terrenos inclinados
• A ausência de defletores ou cantos mortos facilita a mistura da solução.
• Leitura precisa do nível do depósito com o indicador digital (opcional)
• O indicador de nível seco e líquido está incluído de série

O sistema de elevação da barra de pulverização em paralelograma com cinemática da barra Z baixa o centro de gravidade

O paralelogramo com cinemática da barra Z de design especial oferece maior altura livre na parte traseira; o sistema hidráulico eleva a barra de forma suave. Dado que os cilindros de elevação da barra estão situados em ambos os lados do chassis, o centro de gravidade é baixo sem comprometer a estabilidade

• Ajuste igualado da elevação da barra de pulverização
• Máxima altura livre na parte traseira
• O acumulador suspende o movimento vertical da barra no modo de pulverização
• Minimizam-se os choques no modo de transporte, dado que a barra fica fixa, de forma firme e ao mesmo tempo suave, nos rolos de transporte

O design ergonómico da plataforma do operador facilita e agiliza o trabalho Todas as alavancas estão agrupadas juntas e com as pegas grandes, a configuração é rápida. O posto do operador está disponível com controlo manual e automatização adicional para a agitação ou a diluição.

O design ergonómico do posto do operador facilita e torna conveniente o trabalho As grandes pegas limitam o risco de erros e poupam tempo valioso ao configurar a máquina de forma eficiente para o trabalho.



As válvulas manuais de fácil configuração agilizam as operações de pulverização, fazendo com que a pulverização e o enxaguamento sejam mais rápidos, mais fáceis e mais precisos. As duas válvulas principais apontarão na mesma direção durante os principais passos de operação para limitar a possibilidade de erros durante o funcionamento.

A tremonha do indutor químico, a pistola de pulverização e os armários para a roupa estão parcialmente armazenados atrás da área das válvulas. Os filtros e as conexões das mangueiras são facilmente acessíveis.



O sistema de solução líquida está concebido com um circuito primário que fornece a pressão de trabalho aos injetores de agitação, aos bicos de enxaguamento rotativos e à tremonha do indutor químico. Um segundo circuito com regulador da pressão de pulverização configura automaticamente a pressão àté à barra de pulverização. Isso assegura que a pressão seja a correta.

• Limita o risco de erros durante o funcionamento, graças à configuração das válvulas que são fáceis de operar.
• Indicador de nível seco para uma leitura precisa do nível real do depósito.
• Fácil acesso aos filtros e aos conetores das mangueiras
• O armário de dois compartimentos para a roupa é opcional
• Tremonha do indutor com capacidade de 55 litros (14,5 galões) armazenada atrás das válvulas (opcional)
• Bomba de diafragma com pistão auto-ferrante e conexão de 5,08 cm (2 polegadas) para o enchimento
• A válvula de recirculação de série permite um melhor esvaziamento e um aproveitamento mais eficiente da água de enxaguamento ao enxaguar
• O ponto de enchimento do depósito da água de enxaguamento está próximo ao posto do operador (não é preciso descer e dar a volta para reabastecer)
• Posições de estacionamento para as mangueiras hidráulicas, os cabos elétricos e os conetores na parte frontal debaixo da plataforma

A configuração lógica do posto do operador facilita e agiliza a preparação da máquina

Visando um acesso fácil, todos os filtros e os conetores estão agrupados juntos É possível limpar os filtros inclusive com o(s) depósito(s) cheio(s). A válvula de recirculação de série permite um melhor esvaziamento e um aproveitamento mais eficiente da água de enxaguamento ao realizar a limpeza do pulverizador. O suporte obrigatório do cartão de segurança dos produtos químicos está situado próximo à plataforma, o que significa que as informações dos produtos estão facilmente disponíveis.

• Conexão da mangueira de enchimento de 5,08 cm (2 pol.) inclinada em direção ao operador para facilitar a conexão
• Válvula de transferência de 5,08 cm (2 pol.) para transferir o líquido desde o depósito principal até ao ponto externo
• Conetor rápido de 5,08 cm (2 pol.) para encher rapidamente o depósito da água de enxaguamento (opcional)
• Conexão ao sistema Ecomatic hermético para a transferência dos produtos químicos (opcional)
• Acesso fácil à tampa do depósito desde a plataforma lateral
• Enorme depósito para água de enxaguamento com capacidade de 400 litros (10 galões)
• Mangueira de abastecimento de 5,08 cm (2 polegadas) situada na plataforma (opcional)

Enchimento fácil; a tremonha do indutor químico com capacidade de 55 litros (14,5 galões) transfere os produtos químicos ao depósito com segurança

A tremonha do indutor químico de poliuretano opcional com capacidade de 55 litros (14,5 galões) está situada parcialmente atrás da tampa das válvulas, para minimizar a entrada de sujidade das rodas na parte superior do indutor. O interior da tremonha de polietileno é liso e facilita uma limpeza fácil. É fácil encher o indutor com água utilizando uma conduta anular de série para abastecer água ao indutor conforme seja necessário. A limpeza dos pacotes é segura e simples; a nossa cabeça de enxaguamento está baseada num sistema "empurrar para enxaguar" para permitir uma limpeza segura dos pacotes usando ambas as mãos. A cabeça de enxaguamento tem um posicionamento excêntrico, que permite uma melhor limpeza de pacotes de dimensões irregulares ou contentores de tamanho grande. É fácil transferir a mistura preparada no depósito abrindo a válvula no posto do operador com um potente injetor na parte superior do depósito e criando um vazio no indutor. Assim, o líquido entra diretamente através do filtro tipo cesto na parte superior do depósito, o que reduz o risco da formação de espuma durante o enchimento.



O conteúdo é transferido da tremonha do indutor para o depósito principal utilizando um injetor. Isso impede a contaminação na conduta de abastecimento à tremonha do indutor. Ao utilizar a bomba do pulverizador para encher o pulverizador com água limpa, realiza-se também o abastecimento à tremonha.

• A tremonha do indutor com a cabeça de enxaguamento excêntrica no indutor permite a limpeza de pacotes de tamanhos irregulares
• A cabeça de enxaguamento rotativa otimiza a limpeza e permite uma melhor penetração no pacote
• A configuração é fácil - o circuito de pressão primário fornece a pressão de funcionamento correta ao indutor

Mantenha os custos sob controlo com soluções inteligentes que reduzem os custos dos insumos e permitem uma maior produtividade. A configuração, o controlo e a monitorização do processo de pulverização são visíveis na excelente interface do operador com a máquina. O controlo automático das secções, o guiamento, o sistema TerrainControl™ Pro e as luzes de trabalho com díodos emissores de luz (LED) são soluções que otimizam a qualidade da proteção das culturas e ampliam o intervalo de tempo no qual se pode realizar a pulverização.

As soluções integradas nos modelos M700 ou M700i combinam-se para otimizar a proteção das culturas. O controlo automático das secções ou o sistema SprayerPro™ ligarão automaticamente as secções nas áreas predefinidas, com valiosas poupanças nos custos das matérias-primas. Nos pulverizadores rebocados M700i, o sistema TerrainControl Pro opcional ajusta a inclinação e a altura da barra para otimizar a posição da barra de pulverização em diferentes circunstâncias da parcela. Quando a barra de tração de direção está disponível, o sistema de gestão das manobras nas cabeceiras (HMS) do pulverizador controlará automaticamente a direção da barra de tração nas cabeceiras só quando for preciso. As potentes luzes LED proporcionam a visibilidade necessária para fazer o trabalho de noite.

• Estão disponíveis o sistema SprayerPro para o modelo M700 ou o controlo automático das secções
• O TerrainControl Pro M700i fornece os modos solo, colheita e híbrido e elevador do promontório para uma maior conveniência

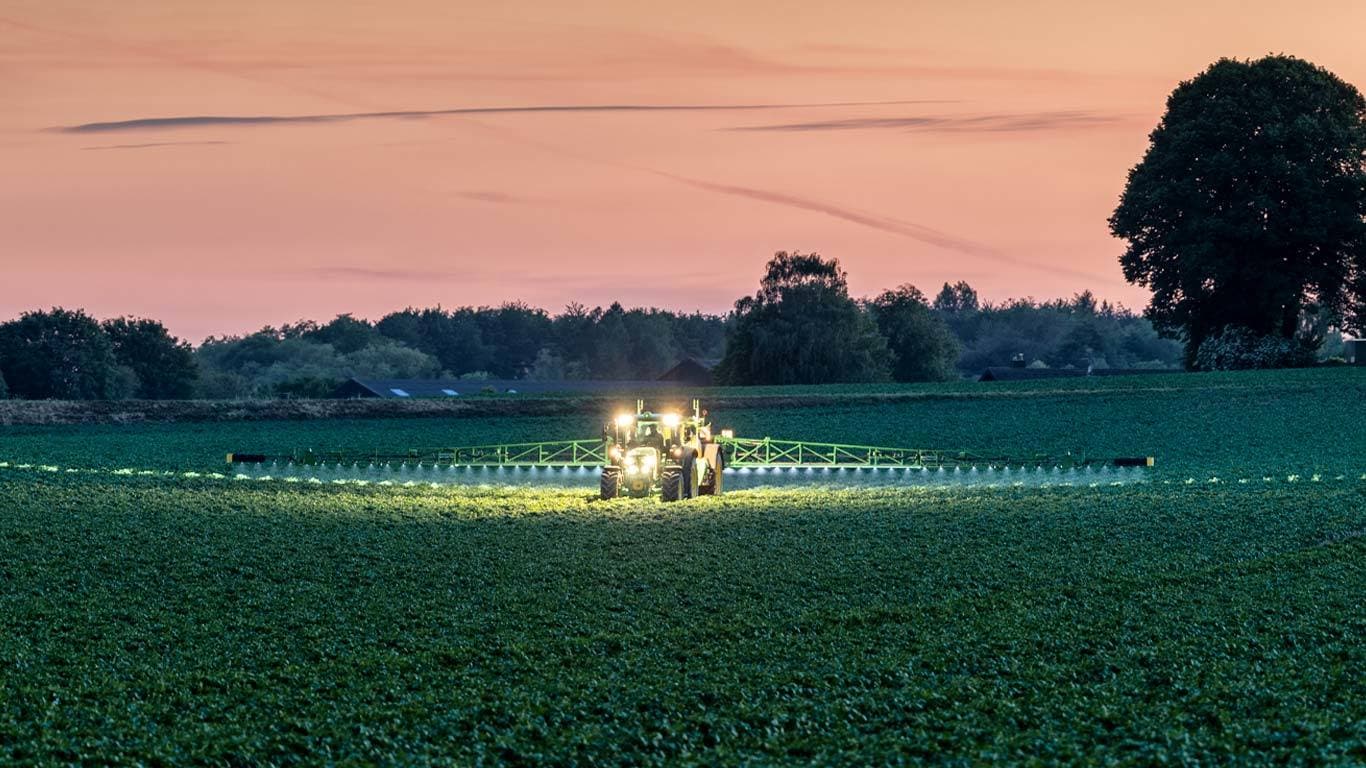

• Disponíveis luzes de trabalho de halogéneo ou LED para pulverização noturna
• A direção da barra de tração com o sistema HMS permite controlar a barra de tração quando é necessário

Os componentes comprovados da plataforma M700 oferecem tempo útil otimizado nos modelos M700(i)

Os controlos da solução do pulverizador inteligente oferecem a melhor precisão e tempo útil otimizado, soluções inteligentes e precisão na pulverização.

• O monitor mostra a escolha do bico certo, a calculadora de bicos integrada e uma indicação do tamanho da gota em tempo real
• Também mostra a velocidade real, o índice de pulverização, a pressão, o caudal, os dados da parcela, a distância, as secções que estão ativas ou inativas, a posição de inclinação da barra de pulverização, os dados da máquina e muitas outras informações
• Controlador de dosagem automático com ajuste automático ou manual do índice de pulverização com a opção de aumentar

As múltiplas soluções opcionais nos pulverizadores M700 e M700i oferecem uma precisão premium adicional. Atenção às funções mais importantes da máquina, com acesso à informação sobre os processos desde a comodidade da cabina.

• O sensor de caudal e pressão no pulverizador proporciona a máxima precisão de pulverização e informação em tempo real
• Deteção de baixo caudal, automatização do controlo da velocidade; quando o sensor de caudal está fora do intervalo, o sensor de pressão toma o controlo
• O sistema de verificação de fluxo cruzado deteta o desgaste dos bicos, a obstrução da tubagem de pulverização ou a programação incorreta das medidas dos bicos
• O fator de antecipação permite iniciar a pulverização com concentração total ao trocar manualmente de secções nas cabeceiras
• O temporizador do regulador de pressão evita a dosagem insuficiente ao começar a pulverizar nas extremidades da parcela
• O ajuste por omissão da válvula evita a dosagem excessiva e controla a pressão de pulverização ao começar a pulverizar após o reabastecimento
• Precisão, indicador digital do nível do depósito

Os pulverizadores rebocados M700i permitirão uma proteção simplesmente ideal para as suas culturas. As amplas possibilidades de configuração permitem soluções múltiplas para melhorar o rendimento da pulverização quando é necessário e poder cumprir vários requisitos na cadeia de valor. As soluções inteligentes tornam mais produtiva e económica a pulverização, sem comprometer o tempo útil.

O premiado sistema de diluição em ciclos múltiplos da John Deere para a eliminação controlada dos resíduos faz parte do equipamento opcional dos pulverizadores M700i.

NOTA: Consulte sempre as instruções dos produtos fitossanitários e as normas de segurança antes de diluir ou de enxaguar o pulverizador.

O sistema AutoDilute permite aos operadores diluirem o líquido no sistema de pulverização sem sair da cabina. Os operadores poupam um valioso tempo já que não é necessário caminhar até a cultura pulverizada para reposicionar as válvulas do pulverizador. A poupança de tempo conseguida com o AutoDilute ajuda a preparar a máquina mais rapidamente para a seguinte aplicação. O sistema AutoDilute cumpre a legislação ambiental nos países onde é necessário diluir os resíduos de produtos químicos de cuidado de culturas na máquina. (É favor consultar os requisitos legais locais.)

O sistema integrado de diluição AutoDilute com ciclos múltiplos oferece as seguintes prestações:

• AutoDilute - fácil operação e menor risco de erros
• O sistema AutoDilute controla o fator de diluição com a diluição gradual automática dos resíduos
• Diluição contínua com lavagem rápida entre tarefas
• É possível combinar a diluição contínua com a gradual: primeiro a gradual e depois de seguida a diluição contínua
• Uso eficiente da água de enxaguamento, é possível programar a quantidade da água de enxaguamento conforme as necessidades
• Diluição otimizada - com o sistema AutoDilute de automatização gradual, a diluição é visível em cada fase

Rápida diluição necessária - selecione a diluição contínua, a diluição gradual AutoDilute para realizar uma diluição gradual e controlada e obter o melhor resultado Todos os passos são mostrados no monitor ao eliminar os restos de líquido do depósito.



*Verifique a Lista de Preços para as possíveis combinações da configuração.
