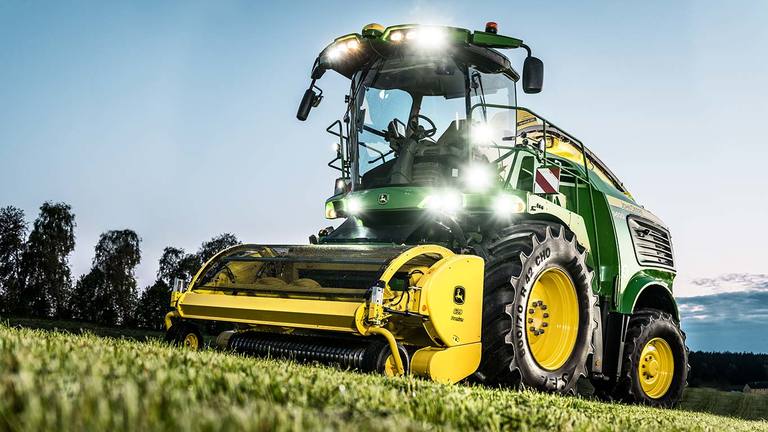

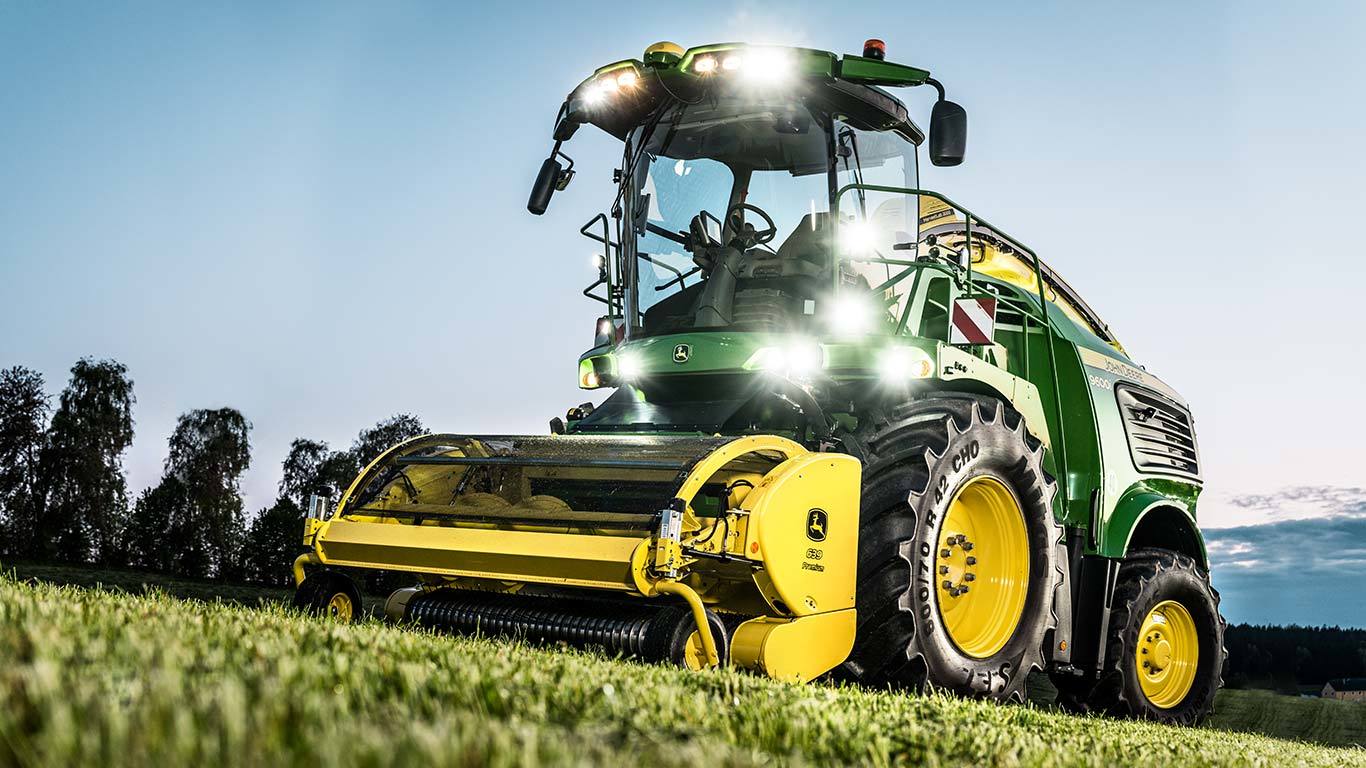

9600Picadora de Forragem Automotriz
- Potência máx.: 579 kW / 787 cv (motor JD18X de 18 l)
- Fluxo de cultura ProStream
- Premium KP ou XStream KP™
- Cabeça rotativa e recolhedor premium
PURA RENTABILIDADE
Quando estiver pronto para avançar para o nível seguinte, a Série 9000 é a picadora de forragem antomotriz ideal para si. Pense em capacidades de análise e documentação de culturas topo de gama, qualidade de forragem inigualável com um processador de grãos excecionalmente robusto – tudo alimentado por um motor extremamente potente. Vá em frente e faça o seu negócio avançar.
JOHN DEERE JD18X
Aumenta a sua produtividade em condições de cultura alta com até 750 CV e sem necessidade de fluido de escape diesel (DEF). HarvestMotion™ Plus aumenta o binário e a potência a velocidades baixas do motor.
Características
Expandir tudo
Comprimir tudo
HARVESTMOTION™ E HARVESTMOTION™ PLUS
O HarvestMotion™ proporciona uma produtividade significativamente mais elevada e uma maior eficiência a uma velocidade reduzida do motor. O HarvestMotion™ Plus representa um aumento de binário único e ainda mais potência a baixas velocidades do motor para aumentar o seu rendimento e eficiência.
MENOR CUSTO OPERACIONAL
Mantém os custos baixos e a produtividade alta com intervalos de manutenção alargados, custos das peças de desgaste garantidos, menos utilização de combustível e sem DEF*.
*Sem DEF apenas para 9500, 9600, 9700 com JD18X
CONFORTO FUNCIONAL NA CABINA
Concebida para que desfrute de uma visibilidade panorâmica, bastante espaço, o máximo conforto, e comandos e monitores intuitivos.
NOVO DESIGN DO TUBO DE DESCARGA
Um contorno do tubo de descarga otimizado melhora o fluxo de cultura em condições pegajosas. As coberturas protegem os arreios e as linhas hidráulicas para uma fiabilidade ainda maior.
ADERÊNCIA POTENTE
Toda a potência ao solo: a nossa transmissão ProDrive™ e os pneus de 2,15 m que vão até 1 bar para menos compactação para um solo saudável.
GESTÃO DE FORRAGEM INTELIGENTE
O HarvestLab™ 3000 mede e documenta a matéria seca e os elementos constituintes em tempo real para uma análise exata da qualidade de silagem.
CABEÇAS DE CORTE DE ALTA EFICIÊNCIA
Escolha de entre uma gama de cabeças fabricadas para elevada potência, incluindo o novo recolhedor de feno série R para a máxima capacidade de processamento. Beneficie de um funcionamento eficiente e fiável com um excelente processamento das culturas.
Especificações
Especificações chave
| Potência nominal | A 1800 rpm (ECE R120): 552 kW 750 PS/740 hp |
|||
|---|---|---|---|---|
| Potência máxima | 579 kW 787 PS/776 hp |
|||
| Motor | Tipo JD18X Cumprimento das normas de emissões dos gases de escape: Tier 4 Final/Fase V da UE Cilindrada 18 L 1098 cu in. Modelo 6180ZX401 (Tier 4 Final)/6180ZX501 (Fase V da UE) Cilindros Seis em linha |
|||
| Sistema de combustível | Common rail e quatro válvulas | |||
| Capacidade do depósito de combustível | 1500 L 396,3 U.S. gal. |
|||
| Capacidade do tanque de DEF (para nível de emissões FT4 ou UE Fase V) | Sem depósito de DEF |
Potência do motor
| Potência nominal | ECE R120: 552 kW 750 PS/740 hp |
|||
|---|---|---|---|---|
| Potência máxima | 579 kW 787 PS/776 hp |
|||
| Capacidade do depósito de combustível | 1500 L 396,3 U.S. gal. |
|||
| Capacidade do tanque de DEF (para nível de emissões FT4 ou UE Fase V) | Sem depósito de DEF |
Motor
| Tipo | JD18X Cumprimento das normas de emissões dos gases de escape: Tier 4 Final/Fase V da UE |
|||
|---|---|---|---|---|
| Modelo | 6180ZX401 (Tier 4 Final)/6180ZX501 (Fase V da UE) | |||
| Cilindrada | 18 L 1098 cu in. |
|||
| Cilindros | Seis em linha | |||
| Sistema de combustível | Common rail e quatro válvulas | |||
| Compressor de ar | Opcional | |||
| Fabricante | ||||
| Gestão do regime do motor/ velocidade de avanço | ||||
| Velocidade de transporte |
Sistema de refrigeração
| Acionamento do ventilador | Direta |
|---|
Eixo de transmissão
| Transmissão de avanço | Sistema ProDrive™, transmissão AutoShift, bloqueio do diferencial (automático e manual), sistema automático de travagem em banho de óleo Regime do motor na estrada: 1300 - 1800 rpm |
|||
|---|---|---|---|---|
| Sistema hidráulico | Deteção de carga | |||
| Embraiagem principal | Embraiagem seca | |||
| Número de discos | Dois discos | |||
| Correia de transmissão principal | Reforçada com inserções de Kevlar®, oito ranhuras | |||
| Tensionamento da correia | Ativo, pressão hidráulica | |||
| Correia de transmissão principal, correia múltipla | Oito ranhuras | |||
| Componentes de fluxo de cultura | ||||
| Unidade de recolha |
Sistema elétrico/ sistema elétrico e hidráulico
| Tipo/ tensão | 12/24 V | |||
|---|---|---|---|---|
| Baterias/número/capacidade | 3 x 174 amp-hr | |||
| Alternador | 12 V - 200 amp 24 V - 140 amp |
|||
| Capacidade do sistema hidráulico | 50 L 13,2 U.S. gal. |
Transmissão de avanço
| Bloqueio do diferencial | Manual e automático | |||
|---|---|---|---|---|
| Velocidade máxima de transporte | Sistema ProDrive™: 20/25/30/40 km/h 12,4/15,5/18,6/24,9 mph |
|||
| Tipo de eixo traseiro | 4WD hidromecânico | |||
| Sistema de travão húmido automático | De série | |||
| Gerenciamento da rotação do motor | De série | |||
| Tipo |
Cabina
| Inclinação e extensão da coluna de direção | De série | |||
|---|---|---|---|---|
| Ar condicionado e aquecimento | De série: controlo ClimaTrak™ | |||
| Caixa refrigerada | Opcional | |||
| Assento acompanhante | De série Banco em pele opcional |
|||
| Contador de hectares | De série | |||
| Sistemas de informação do operador | Monitor da coluna de canto Monitor no apoio de braço (ecrã tátil) Monitor no carril lateral (ecrã tátil) opcional |
|||
| Eletrónica CAN bus | De série | |||
| Assento do operador | Opcional: assento com suspensão pneumática Opcional: banco em pele |
|||
| Janelas panorâmicas | De série | |||
| Limpa-pára-brisas janela lateral | Limpa-para-brisas opcionais para os vidros traseiro e lateral Limpa-para-brisas tipo paralelo |
|||
| Ajuste elétrico e aquecimento | Opcional nos espelhos retrovisores | |||
| Espelhos retrovisores | De série | |||
| Capacidade do depósito para lavagem das mãos |
Soluções de gestão de máquinas
| Controlo de rendimento | Harvest Monitor™ opcional | |||
|---|---|---|---|---|
| Documentação | Harvest Doc™ opcional | |||
| Análise de cultura | HarvestLab™ 3000 opcional | |||
| Controlo de comprimentos de picagem em função de parâmetros da cultura | De série: comprimento de picagem infinitamente variável (IVLOC™) Opcional: sistema AutoLOC™ - utilizar com HarvestLab™ 3000 Cabeça de corte de 40 lâminas: LOC de 7-25 mm em incrementos de 1 mm/1170 rpm Cabeça de corte de 48 lâminas: LOC de 6-21 mm em incrementos de 1 mm/1170 rpm Cabeça de corte de 56 lâminas: LOC de 4-18 mm em incrementos de 1 mm/1170 rpm Cabeça de corte de 56 lâminas: LOC de 4-16 mm em incrementos de 1 mm/1350 rpm Cabeça de corte de 64 lâminas: LOC de 3-16 mm em incrementos de 1 mm/1170 rpm Cabeça de corte de 64 lâminas: LOC de 3-14 mm em incrementos de 1 mm/1350 rpm |
|||
| Sistemas de direção assistida | Opcional: AutoTrac™, RowSense™ manual, AutoTrac™ RowSense™, MachineSync |
Canal de recolha
| largura | Canal de corpo largo 830 mm 32,7 in. |
|||
|---|---|---|---|---|
| Componentes do fluxo de cultura | Conceito de fluxo de cultura de baixa fricção |
Conexão da plataforma
| Acionamento da plataforma infinitamente variável | De série | |||
|---|---|---|---|---|
| Estrutura basculante lateral | De série | |||
| Multiacoplador | De série | |||
| Acoplador da TDP Automática | Opcional | |||
| Acionamento da plataforma | De série: caixa de engrenagens reforçada (i=3,75); curso da bomba/motor: 85/80 cc Opcional: caixa de engrenagens extra reforçada (i=4,31); curso da bomba/motor: 110/90 cc |
|||
| Controlo de altura da cabeça | Controlo avançado da cabeça de corte (AHC) opcional | |||
| Coletores de relva (largura de transporte) | 3, 4, 4,5 m 9,8, 13,1, 14,8 ft |
|||
| Plataformas de milho | 8, 10 ou 12 linhas Largura de trabalho: 6, 7,5 ou 9 m 19,7, 24,6 ou 29,5 ft |
|||
| Cabeça de planta completa para cereais | ||||
| Eixo de transmissão | ||||
| Ligação de cabeça de corte | ||||
| Número de velocidades da transmissão dianteira | ||||
| Tipos de cabeças adicionais |
Sistema de alimentação/ Rolos de alimentação
| Abertura do chassis dos rolos de alimentação | Oscilante, 37-45 degree (angle) | |||
|---|---|---|---|---|
| Número | Quatro | |||
| Detetor de metais | De série | |||
| Detector de pedras | Opcional | |||
| Largura, frontal | 830 mm 32,7 in. |
|||
| Transmissão standard de rolos | Transmissão hidrostática do rolo de alimentação IVLOC™ Velocidade da transmissão da cabeça infinitamente variável |
|||
| Transmissão opcional de rolos |
Cabeça de corte
| Tipo | Cabeça de corte Dura-Drum™ | |||
|---|---|---|---|---|
| Largura do cilindro picador | 850 mm 33,5 in. |
|||
| Diâmetro do cilindro picador | 670 mm 26,4 in. |
|||
| Velocidade ao regime nominal do motor | De série - 1170 rpm Opcional - 1350 rpm |
|||
| Tipo de lâminas disponíveis (cultura) | Retas - feno/universal Curvadas - milho |
|||
| Opções da barra de corte | Feno, milho, milho Dura Line™, Dura Line™ Plus | |||
| Ajuste da contra-lâmina | ||||
| Contra-lâmina, reversível | ||||
| Desmontagem de lâminas | ||||
| Largura da carcaça do cilindro picador | ||||
| Número de lâminas | ||||
| Peso |
Sistema de afiação de lâminas
| Rotação inversa | Sim | |||
|---|---|---|---|---|
| Automática desde a cabina | Sim, remota desde a cabina | |||
| Modos de afiação | Retificação e acabamento | |||
| Transmissão de retrocesso | ||||
| Velocidade de retrocesso |
Processador de grão
| Tipo | John Deere Premium KP™, John Deere XStream KP™ | |||
|---|---|---|---|---|
| Mudança rápida | Mecanismo oscilante de mudança rápida de série | |||
| Remoção rápida do processador de grãos | Grua com guindaste elétrico por controlo remoto opcional |
Processador de grãos Premium John Deere
| Caixa | Compartimento do processador de grãos de série | |||
|---|---|---|---|---|
| Lubrificação | Massa lubrificante | |||
| Diâmetro dos rolos | 240 mm 9,45 in. |
|||
| Milho - número de dentes do rolo Dura Line™ ou serra padrão (diferencial de velocidade) | 118 (32 ou 40 por cento) | |||
| Cultura inteira - número de dentes do rolo serrilhado padrão (diferencial de velocidade) | 178 (32 ou 40 por cento) | |||
| Peso | 163,3 kg 360 lb |
|||
| Diferencial de velocidade/Velocidade do rolo (inferior) | ||||
| Rolos para processador de grãos disponíveis | ||||
| Sorgo, número de dentes do rolo (diferencial de velocidade) |
Processador de grãos XStream John Deere
| Caixa | Compartimento do processador de grãos reforçado | |||
|---|---|---|---|---|
| Lubrificação | Óleo pressurizado | |||
| Diâmetro dos rolos | 250 mm 9,8 in. |
|||
| Milho - Dente serrilhado Dura Line ou número de dentes do rolo XCut (diferencial de velocidade) | 110/145 (50 por cento) | |||
| Cultura inteira - Dente do rolo de saída Dura Line XC número (diferencial de velocidade) | 145/165 (50 por cento) | |||
| Diferencial de velocidade/Velocidade do rolo (inferior) | ||||
| Peso | ||||
| Rolos para processador de grãos disponíveis | ||||
| Sistema de monitorização da temperatura dos rolamentos | ||||
| Sorgo, número de dentes do rolo (diferencial de velocidade) |
Soprador/ Acelerador de cultura
| Diâmetro do rotor / Largura de carcaça | 560/620 mm 22,86/24,41 in. |
|||
|---|---|---|---|---|
| Número de lâminas | 10 | |||
| Velocidade (opção) | 1890 rpm | |||
| Banda de aceleração |
Tubo de descarga
| Rotação, graus | 210 degree (angle) | |||
|---|---|---|---|---|
| Ajuste de altura hidráulico | De série: elevação e abaixamento hidráulico Opcional: posicionamento automático da boca de descarga |
|||
| Defletor de saída duplo | De série | |||
| Acessível a partir da linha central (opcional) | 6 ou 8 linhas: 4,93 m 16,2 ft 10 linhas: 5,87 m 19,3 ft 12 linhas: 6,71 m 22 ft |
|||
| Altura de trabalho (máxima) | Altura até à boca de descarga: 6,6 m 21,65 ft |
|||
| Número de camisas de desgaste |
Manutenção
| Radiador com tela rotativa limpadora | De série | |||
|---|---|---|---|---|
| Sistema de lubrificação automático | De série: AutoLube | |||
| Intervalos troca filtro e óleo motor | 750 horas |
Veículo
| Com pneus dianteiros | 710/70 R42 710/75 R42 800/70 R38 800/70 R42 900/60 R42 |
|||
|---|---|---|---|---|
| Com pneus traseiros | 620/70 R30 620/75 R30 650/60 R34 710/60 R30 750/65 R26 |
|||
| Comprimento de transporte (sem cabeça) | 6,6 m 21,7 ft 3,2-3,49 m 10,5-11,45 ft |
|||
| Altura de transporte (ao teto da cabina) | Inferior a 4 m 13,12 ft |
|||
| Altura de trabalho (máxima) | ||||
| Peso aproximado (sem cabeça) |
Comprimento de picagem
| Tipo |
|---|
Informações adicionais
| A data em que a informação foi obtida |
|---|
Rolo dentado (processador de grãos)
| Diâmetro dos rolos | ||||
|---|---|---|---|---|
| Espaçamento entre rolos | ||||
| Milho, número de dentes do rolo (diferencial de velocidade) | ||||
| Peso | ||||
| Planta completa, número de dentes do rolo (diferencial de velocidade) | ||||
| Sorgo, número de dentes do rolo (diferencial de velocidade) | ||||
| Velocidade do rolo (inferior) | ||||
| Velocidade do rolo (superior) |
Tipo de disco (processador de grãos)
| Diâmetro dos discos | ||||
|---|---|---|---|---|
| Número de discos (superiores/inferiores) | ||||
| Peso |
