TimberMatic Maps

Mapas TimberMatic

Os Mapas TimberMatic proporcionam aos operadores uma vista de produção em tempo real do local de corte. Os dados recolhidos pelos sensores das ceifeiras e a localização exata da madeira cortada com base no GPS são automaticamente transmitidos da ceifeira para a aplicação Mapas TimberMatic para serem utilizados pelo operador do forwarder.

Atualização TimberMatic traz novas funções automáticas para os Mapas

Os Mapas TimberMatic mostram em tempo real o posicionamento e a localização dos toros e o progresso do trabalho no local.

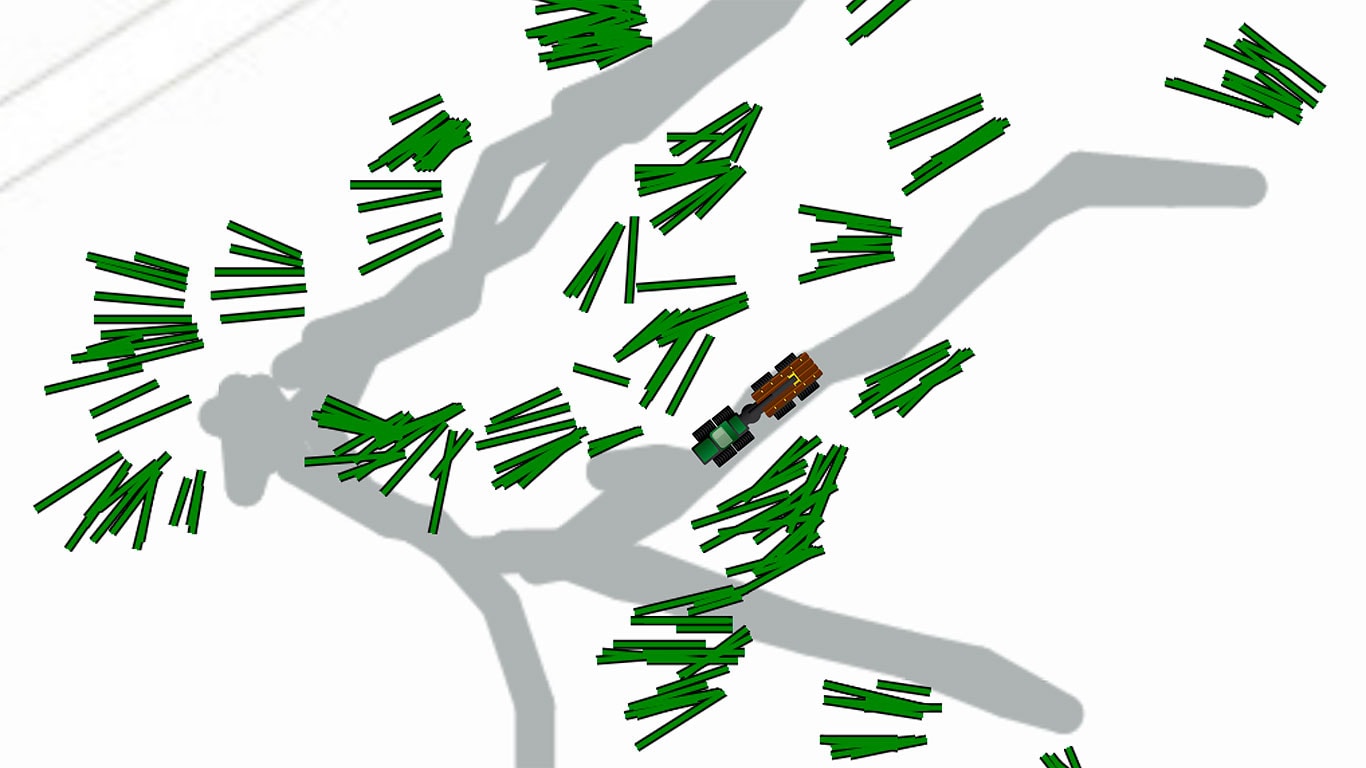

Posicionamento e localização dos toros

Posicionamento e localização dos toros

Os mapas fornecem ao operador informações visuais sobre o posicionamento e a localização dos toros no solo. Os mapas também mostram que lado dos rastos estão localizados os registos. Se a ceifeira não tiver IBC 3.0, os toros aparecem como pontos.

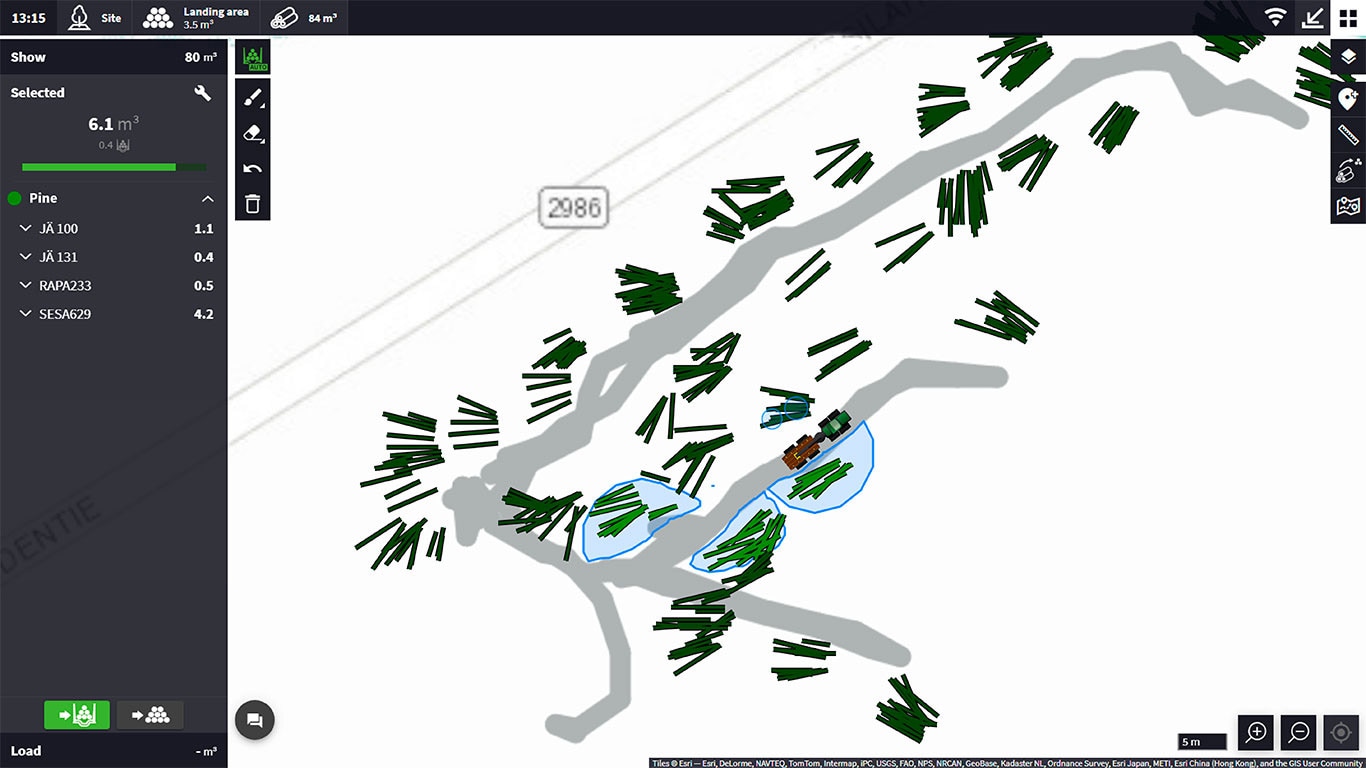

AutoCollect - registo automático de cargas

AutoCollect - registo automático de cargas

Os Mapas exibem a localização e o volume do sortido de madeira a ser carregado. À medida que as cargas são transportadas, o progresso é automaticamente atualizado no mapa e as pilhas que foram carregadas desaparecem do mapa.

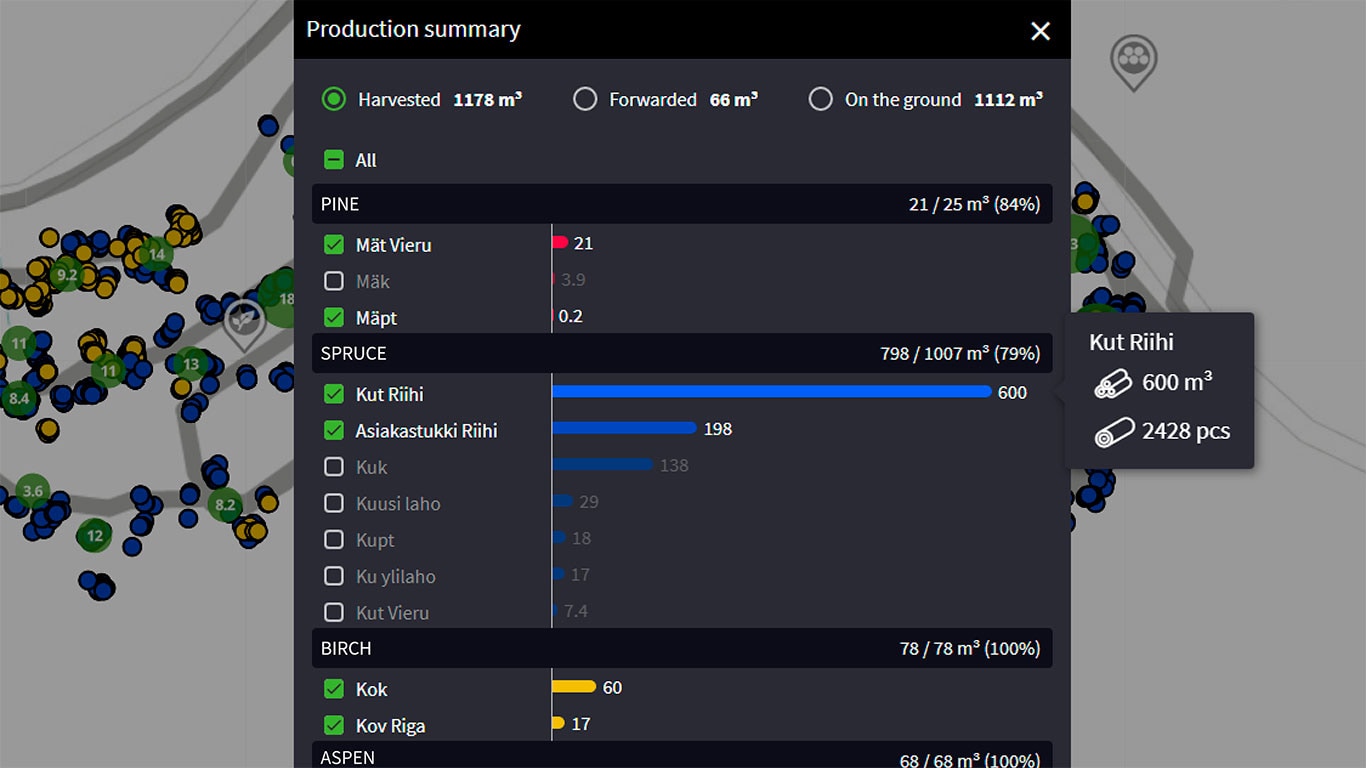

Resumo da produção

Ferramentas atualizadas

Os Mapas têm muitas melhorias para facilitar a sua utilização. A vista de produção mostra que percentagem da produção concluída é de madeira decomposição, fibra ou serrada.

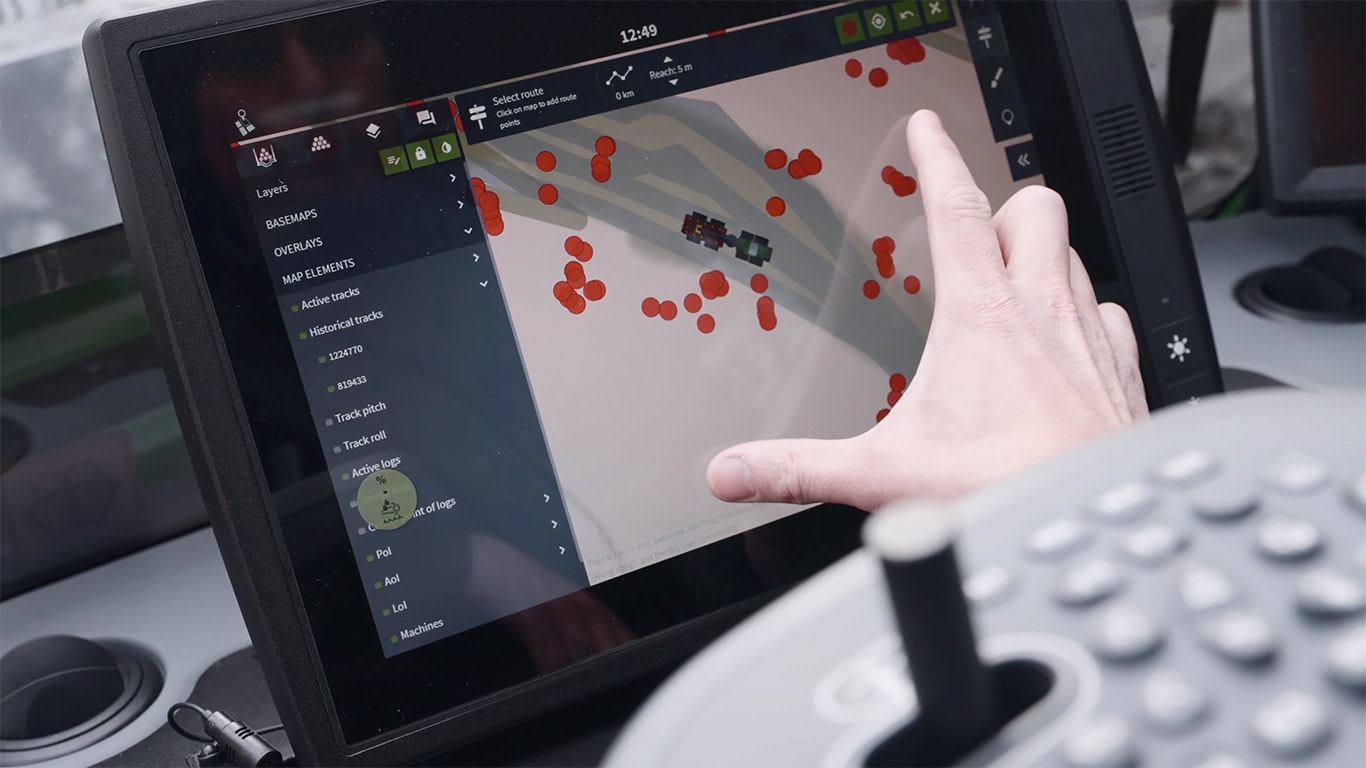

Ecrã do Mapas TimberMatic da John Deere e uma mão

Visualize os seus locais de corte

Os dados entre as máquinas são atualizados através de um serviço de nuvem, e todos os operadores que trabalham no mesmo local de trabalho podem ver todas as espécies e variedades de árvores com os percursos de condução até aos toros individuais.

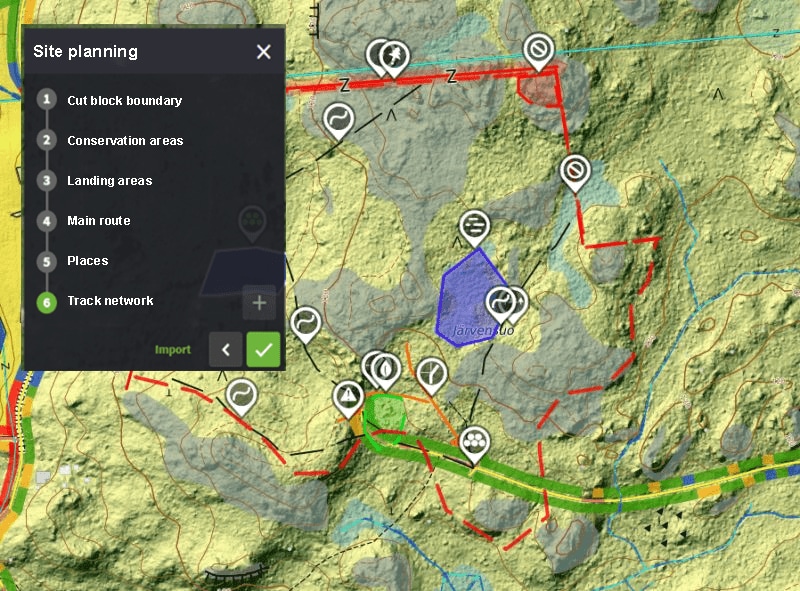

Planeamento do local

Drawings on a forest map

Ferramenta de planeamento do local

O planeamento do local incluído no programa TimberMatic Maps ajuda a utilizar os planos de exploração criados no TimberManager. Se não houver um plano pronto, este também pode ser criado diretamente no programa de TimberMatic Maps e o planeamento do local fornece orientações detalhadas. Quando a área tiver sido desenhada no TimberMatic Maps, é possível verificar os sortidos de madeira e os volumes totais para todo o local de trabalho.

Com o bom planeamento das localizações da área de desembarque e a sincronização mais exata dos sortidos de madeira produzidos, todo o processo de produção e logística pode ser simplificado. O tempo de atividade da máquina é melhorado e o planeamento do trabalho do próprio operador da ceifeira é mais fácil. Quando a rede de rastos é bem planeada com antecedência, a distância de condução e o consumo de combustível diminuem e os sítios naturais ganham mais visibilidade.

As fases de planeamento guiado da ferramenta ajudam o operador da máquina no planeamento do trabalho. Desta forma, o trabalho é mais rápido e a qualidade da colheita é melhor.

Fases do planeamento do local

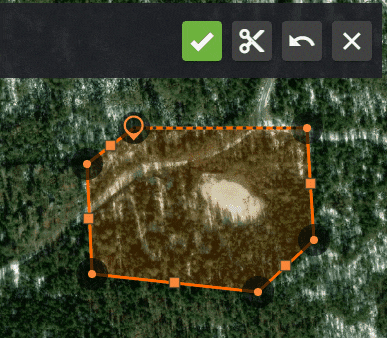

1. Limite do bloco de corte

  • Pode desenhar um limite do bloco de corte adicionando pontos no mapa e utilizar tesouras para cortar um orifício. Pode desenhar uma ou mais áreas.

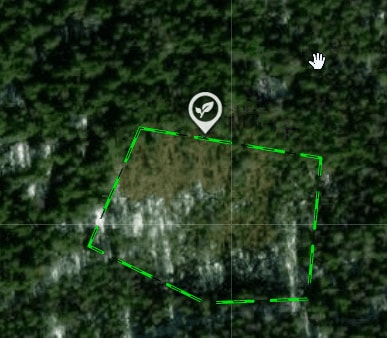

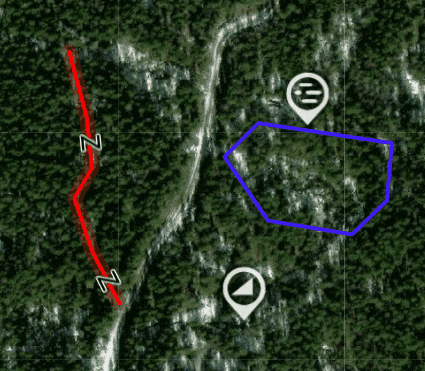

2. Zonas de conservação

  • Pode assinalar áreas a proteger do registo como pontos, linhas ou áreas no mapa.

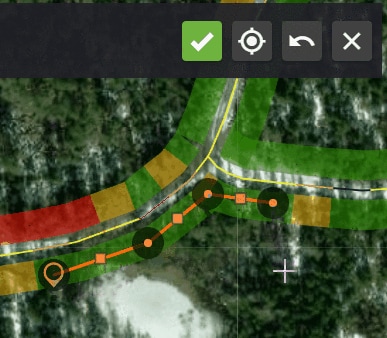

3. Áreas de armazenamento

  • Pode marcar áreas para armazenamento de toros selecionando pontos, linhas ou áreas no mapa.

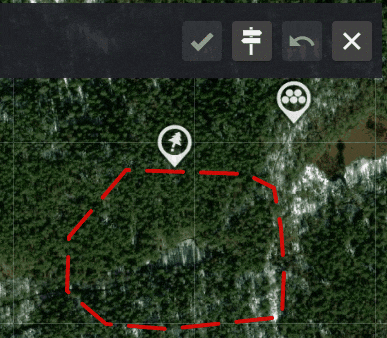

4. Rota principal

  • Pode desenhar as rotas principais sugeridas entre o bloco de corte e a área de armazenamento e através do bloco de corte, adicionando pontos no mapa.

5. Locais

  • Pode assinalar os locais a que deve prestar atenção em termos de segurança, terreno difícil, etc., como pontos, linhas ou áreas no mapa.

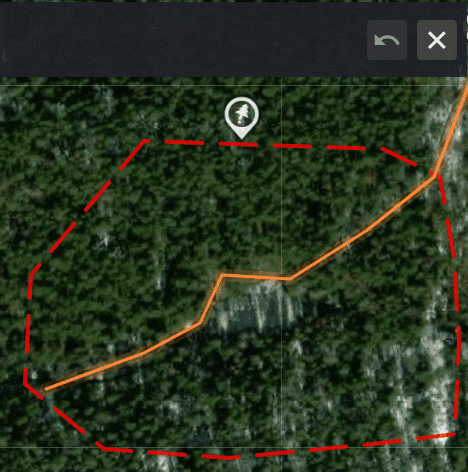

6. Rede de rastos

  • Pode desenhar uma sugestão para rastos dentro do bloco de corte com uma ferramenta de desenho à mão livre.

Realce sorteios, selecione a rota ou área, marque os sítios naturais

Expandir tudoRecolher todos

Estas funcionalidades ajudam os operadores das máquinas e melhoram a produtividade.

Destacar os sortidos

starOs diferentes tipos de madeira podem ser realçados com cores diferentes, marcando-os como favoritos. Isto ajuda o operador a separar os sortidos no espaço de carga e a construir a carga de modo a que esta já esteja ordenada. Isto acelera consideravelmente a descarga.

Com a ajuda de máquinas de triagem que estão disponíveis para o espaço de carga, a descarga de cargas mistas é fácil e a produtividade é significativamente melhorada.

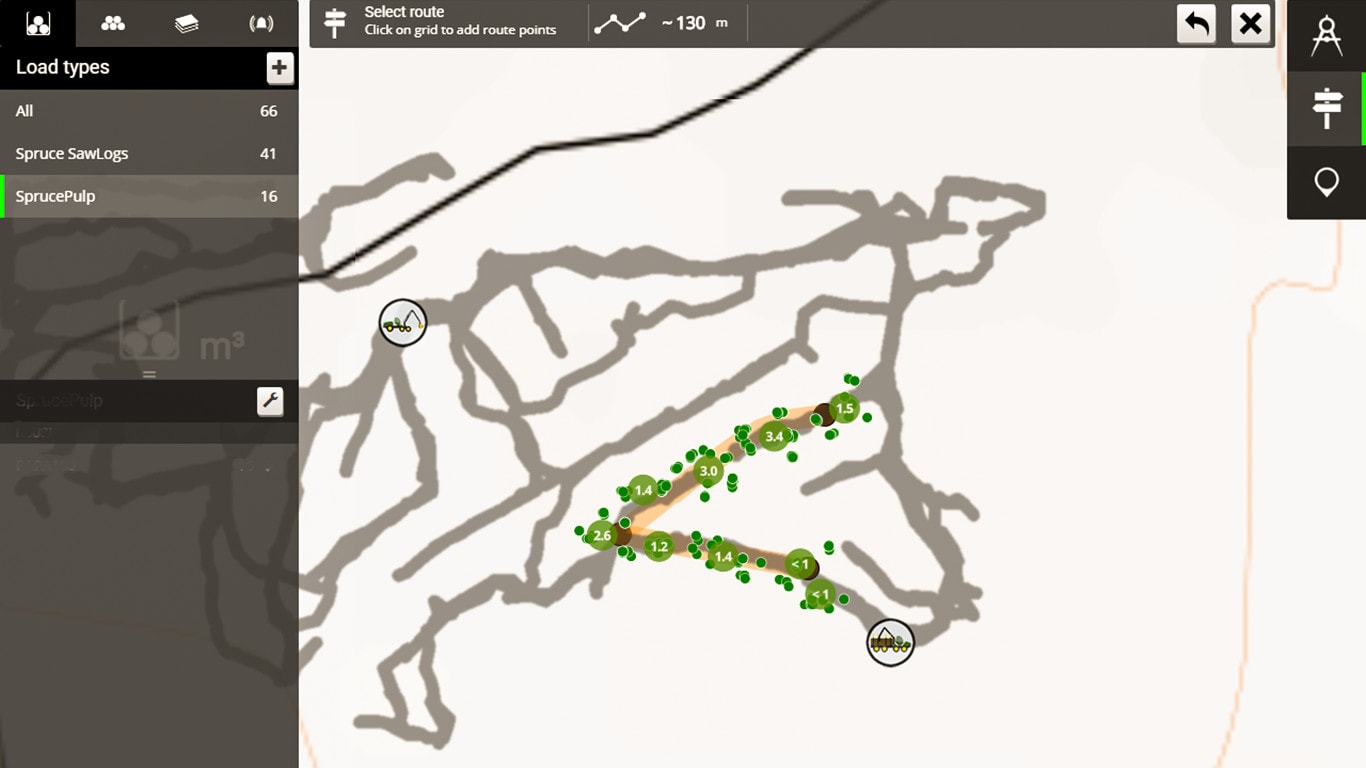

Seleção de rota

roadPode escolher uma rota com 10 m de largura com a ferramenta de seleção de rotas. Agora também é possível fazer uma seleção de rota mais estreita.

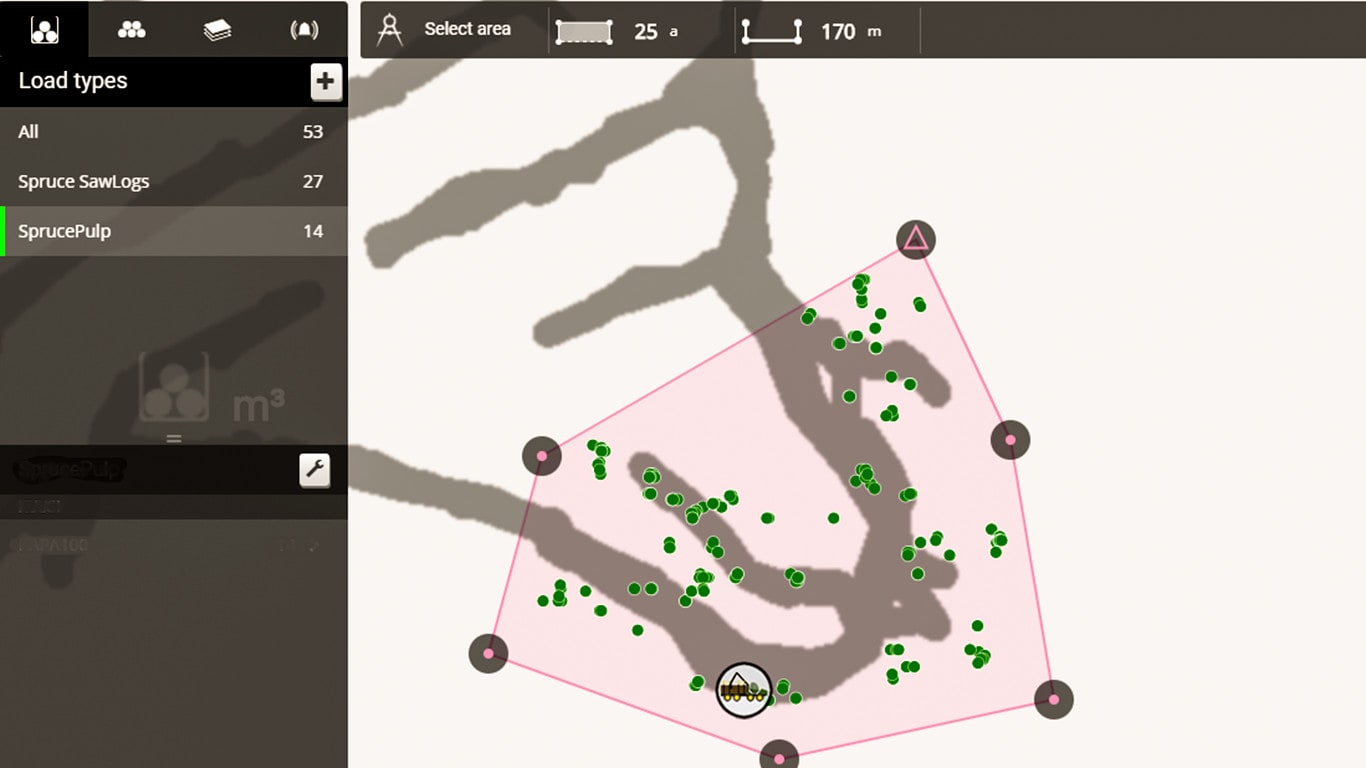

Ferramenta de seleção

handCom a ferramenta de seleção, pode selecionar áreas de diferentes tamanhos. A distância a partir do ícone de mão pode ser aumentada ou reduzida e pode editar a área com a ferramenta de apagar. Pode até gravar o percurso de condução e corrigi-lo com a borracha, se acidentalmente tiver incluído toros adicionais.

Recolher e carregar diretamente

white paperPode recolher e carregar diretamente os toros no sistema e ver facilmente as quantidades de diferentes tipos de madeira. Até mesmo o histórico de inventário é memorizado.

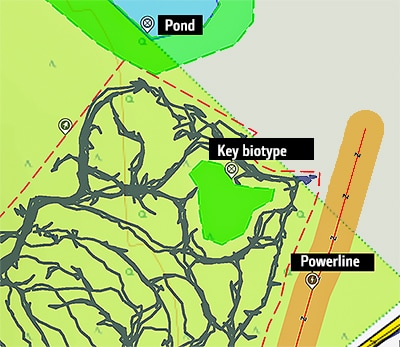

Evitar zonas ecologicamente sensíveis ou perigosas

a mapSe o local de abate tiver algumas zonas dignas de nota, como um lago, um declive acentuado, uma nascente, um ribeiro ou talvez uma linha elétrica, os operadores da ceifeira podem assinalá-las no mapa com um comentário. Se necessário, podem adicionar um alerta ao comentário; desta forma, o operador do forwarder é notificado quando se aproxima da área.

Os Mapas TimberMatic são uma forma de visualizar um local de corte. A aplicação clarifica e melhora o trabalho em equipa das máquinas. Os operadores e o contratante têm uma visão em tempo real do progresso do local de trabalho.

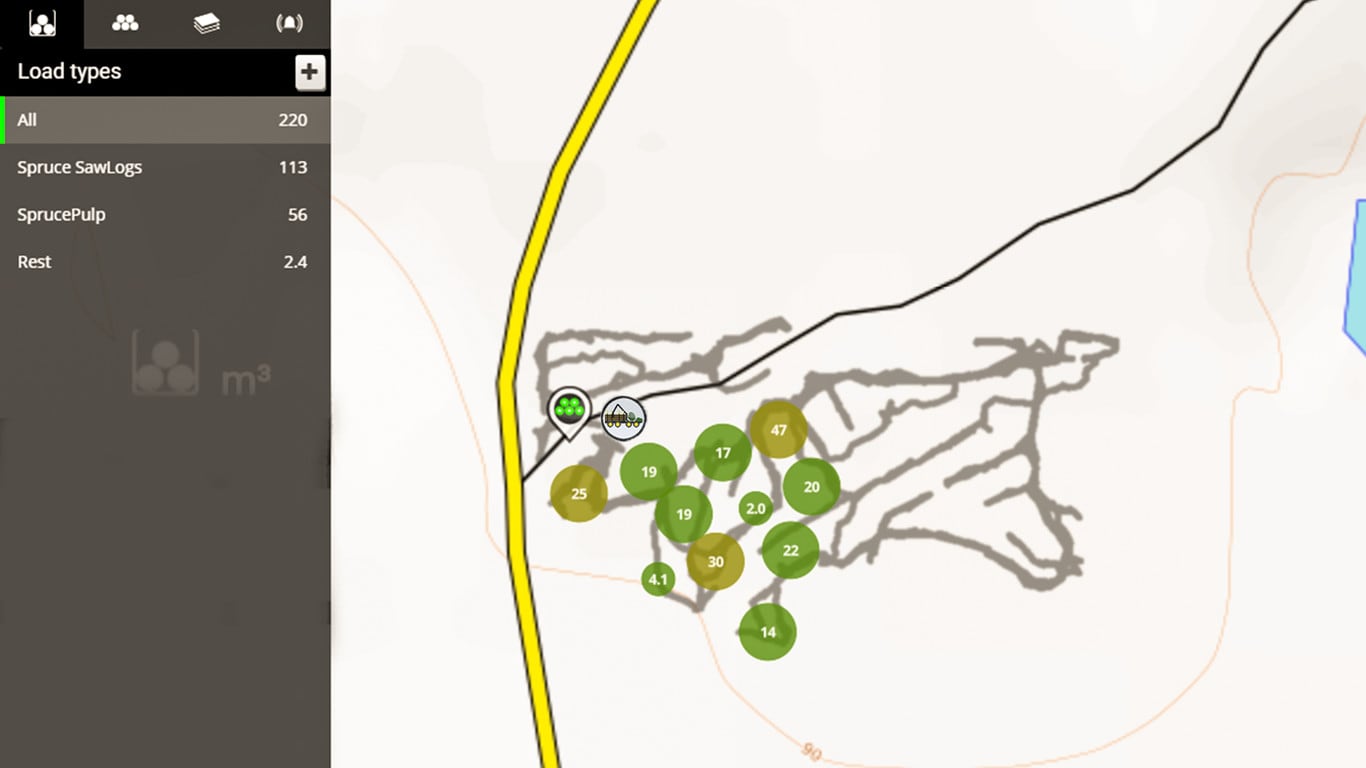

Vista dos Mapas TimberMatic

O operador marca a madeira encaminhada como transportada para a área de armazenamento. O operador do próximo turno sabe onde iniciar o seu trabalho. Não é necessária uma estimativa do volume e nem um único registo será deixado mesmo numa floresta escura, pois são mostrados diferentes conjuntos no mapa até ao único registo, mesmo que estejam cobertos por neve.

O operador do forwarder pode escolher a variedade desejada de uma área específica ou ao longo de uma rota de registo e o mapa mostrará o volume exato dessa variedade na área escolhida. Os operadores também podem assinalar áreas especiais no mapa. Desta forma, por exemplo, é possível evitar a formação de solo macio ao planear o percurso de condução.

Vista dos Mapas TimberMatic

O mapa mostra todos os sortidos até ao único registo com a rede de rotas de corte. Planear o trabalho e o melhor percurso de condução será muito simples.

Gerir as suas operações de corte

TimberManager icon
O TimberManager é o ponto de vista do empresário sobre o local de trabalho.
