O sistema de alimentação de alta capacidade aumenta a produtividade

O design do recolhedor melhora a capacidade e a durabilidade

O desbarbador de grande diâmetro e as barras de cinco dentes melhoram a capacidade de recolha

Os acoplamentos forjados das pistas excêntricas melhoram a fiabilidade

A enfardadeira C441R utiliza o recolhedor Premium que também está equipado nas enfardadeiras de câmara variável V4X1R de altas especificações. Para se adaptar a todas as condições, a enfardadeira está disponível com recolhedor de 2 m ou 2,2 m de largura.

O recolhedor, acionado pelas correntes reforçadas de 19,05 mm, inclui barras de cinco dedos que giram a baixa velocidade. Os desbarbadores de grande diâmetro admitem barras de cinco dedos no recolhedor. Juntamente com a incorporação de barras de dedos tubulares e rolamentos na pista excêntrica, todas estas características asseguram um funcionamento suave e silencioso e aumentam o tempo de atividade.

Além destas características de altas especificações, a C441R tem a vantagem de dispor de desbarbadores de aço inoxidável, um exclusivo no mercado. O aço inoxidável oferece as seguintes vantagens:

Não enferruja
Facilidade de passagem constante do material
Alta resistência aos aditivos mais agressivos, como os ácidos propiónicos

O recolhedor das enfardadeiras C441R utiliza um design de pistas excêntricas, uma solução melhorada para a recolha de culturas húmidas. Ao contrário dos design sem excêntricas, o recolhedor com pistas excêntricas:

Tem um espaço curto entre os dedos e o rotor, limitando a zona morta.
Evita compactações de material, pelo que não ocorrem obstruções nos tambores do recolhedor.

O rolo defletor otimiza o fluxo de cultura

Rolo defletor ajustável

Como equipamento de série, o rolo defletor otimiza o fluxo de cultura.

O rolo defletor:

Proporciona um efeito elástico às culturas, inclusive às mais curtas, facilitando a sua recolha
Puxa a cultura graças à grande inércia do rolo de aço
Proporciona linhas uniformes, permitindo uma velocidade de trabalho mais rápida e constante
Minimiza as perdas da cultura

Graças às duas correntes facilmente bloqueáveis, o rolo defletor pode ser adaptado ao tamanho da linha numa questão de segundos. A cinemática exclusiva e as hastes de compressão proporcionam liberdade de movimento e evitam o estreitamento, independentemente da altura do rolo. O grande diâmetro de 225 mm do sistema proporciona uma fácil rotação e evita o efeito de soterramento.

Rotor de alta capacidade (HC) para maior produtividade e durabilidade

O Maxicut™ HC 25 Premium partilha o mesmo eixo para o rotor e os sem-fins convergentes

O rotor HC limita as obstruções

Com o fim de assegurar a máxima produtividade nas condições mais difíceis, a enfardadeira C441R tem um rotor de design HC Premium. Os sem-fim convergentes estão alinhados com o rotor, limitando o espaço livre entre os dentes do recolhedor e o rotor. O risco de obstrução diminui e a alimentação das culturas melhora consideravelmente. O design simples do rotor HC Premium reduz também o número de peças móveis e proporciona fiabilidade. Por exemplo, os esforços sobre o rotor distribuem-se ao longo de todo o rotor, evitando a sobrecarga dos rolamentos. Além disso, todos os rotores têm dedos com placas de desgaste Hardox® que melhoram muito a resistência ao desgaste, especialmente em campos rochosos.

A C441R só está disponível com pré-picador, com uma separação reduzida entre as lâminas de 40 mm ou 80 mm.

	MaxiCut™ HC 13 Premium	MaxiCut™ HC 25 Premium
Número de lâminas	0, 13	0, 12, 13, 25
Espaço entre as lâminas (comprimento total da cultura)	80 mm	40 mm ou 80 mm
Melhor uso (tipo de culturas)	Silagem, feno e palha	Silagem, feno e palha

Uma picagem de alta qualidade melhora a forragem

Material avançado para um corte preciso e uma vida útil prolongada

Proteção individual de cada lâmina para assegurar a qualidade da forragem

As enfardadeiras C441R são muito eficientes ao enfardar grandes quantidades de silagem picada. O MaxiCut™ HC 13 Premium e o MaxiCut™ HC 25 Premium têm lâminas exclusivas de alta qualidade que oferecem várias vantagens:

Um aumento de até 75% na flexibilidade, comparativamente às lâminas da geração anterior, para reduzir o risco de quebra das lâminas.
Aumento da dureza para um corte de melhor qualidade e maior duração das lâminas.

Todas as máquinas com pré-picador são entregues com um conjunto de tampões das ranhuras das lâminas de série. Ao utilizar o recolhedor MaxiCut™ HC Premium sem lâminas, o pó e os restos de culturas podem entrar nas ranhuras das lâminas. Isto impede que as lâminas regressem à posição de corte e as obstruções têm de ser retiradas manualmente para soltar as lâminas.

Os tampões das ranhuras das lâminas ocupam o lugar das lâminas quando as culturas não estão a ser cortadas. Os orifícios do sistema de piso rebatível são, em seguida, enchidos, o que permite uma nova ligação fácil e rápida das lâminas. Ao picar, os tampões das ranhuras das lâminas são guardados num prático suporte situado no lado direito da enfardadeira.

Selecione o número de lâminas a utilizar na cabina para aumentar o tempo de atividade

Controlo dos conjuntos de lâminas na cabina com o Maxicut™ HC 25 Premium

A C441R pode ser utilizada com diversos tipos de culturas, estendendo ou retirando as lâminas. Com qualquer tipo de rotor ou monitor, a operação realiza-se facilmente na cabina.

Ao utilizar o pré-picador Maxicut™ HC 25 Premium, a cultura pode ser picada até um comprimento de 40 mm, mas só metade das lâminas pode ser acionada. Este sistema utiliza dois conjuntos de lâminas diferentes para conseguir a mesma largura de corte, mantendo o afiamento das lâminas durante mais tempo. Ao utilizar lâminas afiadas, o consumo de combustível pode ser reduzido em até 10 por cento.

O piso rebatível permite retirar as piores obstruções

O piso rebatível cobre toda a largura do rotor

A cinemática paralela evita o estreitamento

Até mesmo os operadores mais experientes podem sofrer obstruções, especialmente ao recolher cordões largos de silagem. A C441R está equipada de série com um sistema de desobstrução com piso rebatível. O piso rebatível da C441R apresenta vantagens exclusivas, tais como:

Design de largura total - ao cobrir toda a largura do recolhedor, o dispositivo pode retirar qualquer tipo de obstruções, inclusive abaixo dos sem-fins convergentes.
Cinemática em paralelo - ao não ter dobradiças dianteiras ou traseiras não existem estreitamentos. Quando ativado, o piso rebatível da C441R proporciona um espaço livre constante, de 40 mm, através do canal de alimentação. Este espaço é suficiente para descomprimir as culturas e evitar perdas de material.

Com qualquer tipo de pré-picador ou de monitor, o sistema de desobstrução por piso rebatível pode ser controlado facilmente na cabina.

Hardox® é uma marca registada da SSAB Technology AB.

A câmara de prensagem de uso intensivo assegura densidade, durabilidade e a capacidade de enfardar várias culturas diferentes

Rolos fabricados para durar

Rolo de 12 nervuras

A proteção dos rolamentos tem uma chicane e uma vedação de plástico com lábios

Com o objetivo de assegurar rolos de elevada qualidade, na C441R os rolos não são formados por duas metades unidas por soldadura. A John Deere utiliza exclusivamente tubos com 12 nervuras para aumentar a aderência das culturas, mesmo em condições muito secas. Em comparação com os rolos de 10 nervuras, a solução de 12 nervuras oferece um aumento de até 20% dos pontos de contacto com o fardo, para melhorar a sua rotação. Um processo de fabrico específico produz uma forma perfeitamente cilíndrica, evitando vibrações.

É fácil substituir os rolamentos, que são totalmente lubrificáveis

Todos os rolos são montados em rolamentos maiores, que têm um diâmetro de 50 mm e uma largura de 90 mm ou um diâmetro de 55 mm e uma largura de 100 mm. No lado esquerdo da máquina, a capacidade de carga foi aumentada em 20 por cento e, no lado direito, em 35 por cento. Todos os rolamentos são lubrificáveis. Além disso, uma vedação de plástico com lábios integrada na chicane impede a entrada de detritos, resíduos líquidos da silagem e humidade nos rolamentos.

Para aumentar a durabilidade da máquina, os rolamentos cilíndricos têm uma capacidade de carga 20 por cento maior, no lado esquerdo da máquina, e 35 por cento maior, no lado direito, em comparação com a série anterior.

Rolos concebidos para resistir à carga

Os rolos azuis e vermelhos são para uso intensivo

Todo os rolos contêm aço de qualidade melhorada, oferecendo uma resistência e produtividade 20 por cento maiores. Dependendo da sua posição, os rolos suportam cargas e esforços diferentes:

Os rolos 14 e 17 (azuis) transmitem a carga da transmissão principal às correntes secundárias (parte frontal da câmara de prensagem e portão traseiro) e o par de rolos inferiores 10 e 11 (vermelhos) suportam a maioria do peso do fardo. Devido a esta carga específica, estes rolos têm uma espessura maior, de 4 mm, em vez de 3,2 mm, e eixos específicos para poderem atingir a durabilidade necessária.

18.º rolo

Com o objetivo de melhorar a capacidade multiculturas em culturas muito secas, a enfardadeira está equipada com um 18.º rolo, que aumenta ainda mais a capacidade de enfardamento dentro da câmara. A transmissão da potência melhorada, entre a câmara e o fardo, também aumenta a eficiência total da máquina e reduz o consumo de combustível em aproximadamente 7 por cento.

Está disponível como acessório um conjunto de reconversão que inclui o 18.º rolo para as enfardadeiras C441R existentes, vendidas apenas com 17 rolos.

Ajuste independente do tamanho e da densidade do fardo e maximização do peso do fardo

A coluna verde indica o diâmetro do fardo pretendido e a coluna preta indica o estado atual do diâmetro do fardo

É possível ajustar a densidade dos fardos nos monitores ISOBUS através da válvula de densidade proporcional

As enfardadeiras permitem que os operadores maximizem o peso dos fardos e minimizem os custos totais de produção, considerando as necessidades de envio e armazenamento. É fácil ajustar o diâmetro do fardo entre 1,25 m e 1,35 m no monitor. O ajuste (em sete passos) facilita a escolha rápida e precisa. O diâmetro do fardo é controlado por sensores sem contactos, que asseguram longa durabilidade e um controlo preciso, à prova de erros.

A densidade e o tamanho dos fardos não estão diretamente relacionados nas enfardadeiras C441R. Dependendo do tipo de cultura, os operadores podem escolher de forma independente um fardo de diâmetro reduzido com a máxima densidade, um fardo de 1,3 m de densidade mais elevada ou um fardo de grande diâmetro com baixa densidade. Um manómetro situado no ecrã do monitor indica a densidade do fardo e está ligado à cablagem da densidade. É fácil ajustar a densidade no monitor.

O circuito hidráulico de controlo da densidade é um circuito fechado e isolado, o que significa que não há fluxo de óleo contínuo que exija consumo extra de potência.

O reforçador da densidade é instalado de série na enfardadeira C441R. Este dispositivo hidráulico mantém uma pressão hidráulica elevada no suporte de densidade, durante todo o processo de enfardamento, mesmo se for utilizado um trator com sistema hidráulico inferior.

Graças ao reforçador da densidade, o portão traseiro mantém-se firmemente fechado do início da formação do fardo até ao fim do processo de cintagem. Isto aumenta a densidade e o peso do fardo. O efeito do reforçador da densidade é especialmente visível em fardos de pequenos de 1,25 m.

Ao limitar o volume de ar preso, a qualidade da forragem aumenta de forma considerável.

Portão amortecido

O movimento do portão traseiro é amortecido através da gestão das válvulas hidráulicas

Graças a componentes hidráulicos e software avançados, o movimento de abertura e fecho do portão permite ciclos muito rápidos e, em simultâneo, minimiza os choques no final do movimento devido à inércia do portão. Consegue-se uma elevada produtividade da máquina e a carga sobre o chassis da máquina é reduzida.

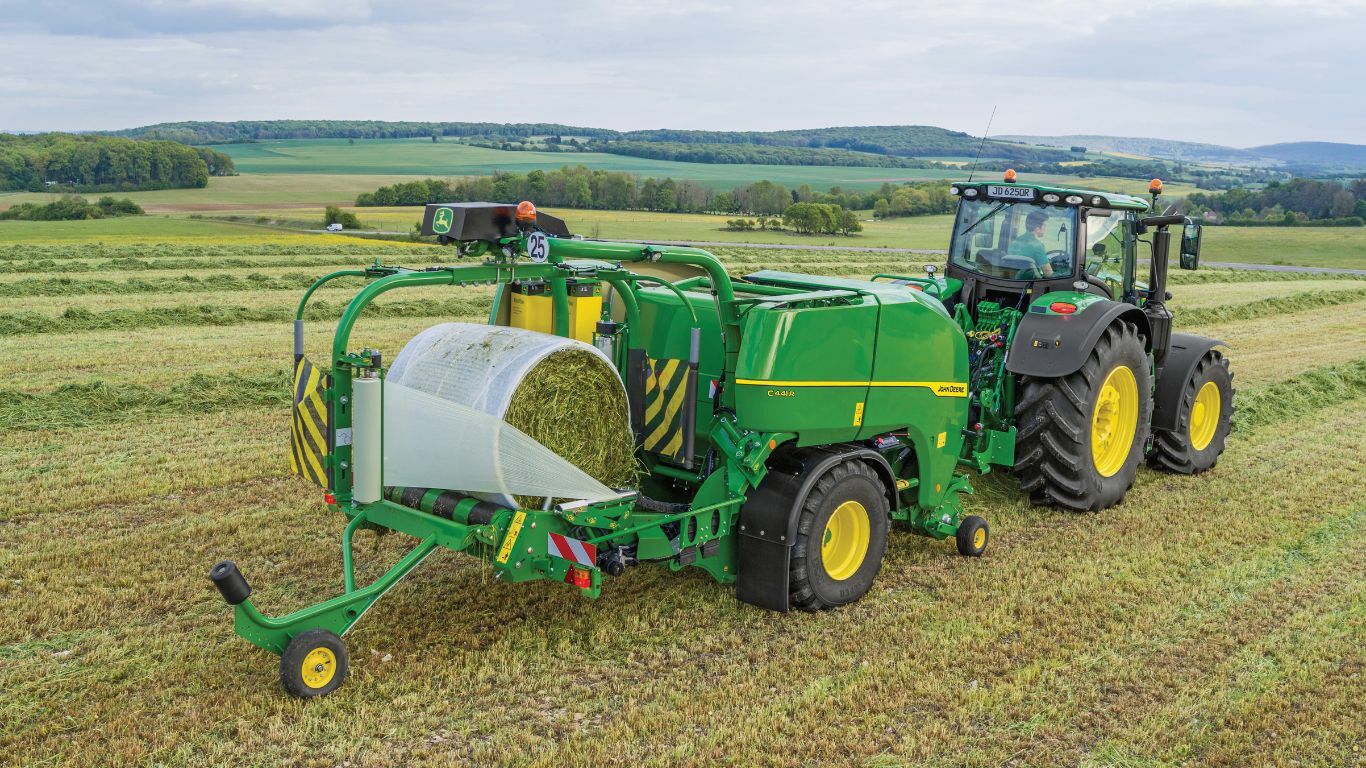

Braços de cintagem de 40 rpm - enfardamento mais rápido do que nunca

É fundamental que o tempo dos ciclos entre as funções de enfardamento e cintagem dos fardos seja equilibrado

A velocidade do braço de cintagem de película é de 40 rpm

O design de uma enfardadeira muito eficiente e produtiva não é suficiente se a unidade de cintagem de película não conseguir acompanhar o mesmo ritmo de trabalho. Os engenheiros da John Deere conceberam soluções inteligentes para eliminar os atrasos e aumentar a produtividade total.

Os tempos dos ciclos foram reduzidos e o sistema permite que um fardo seja envolvido com seis camadas de película a cada 39 segundos, o que significa uma produtividade máxima de 92 fardos por hora. Este rendimento é entre 7 e 22 por cento superior ao dos outros fabricantes no mercado internacional.

A principal razão para esta produtividade é o inovador e potente motor hidráulico, que permite acionar o braço de cintagem de película com uma velocidade de 40 rpm (recorde no mercado) e sem comprometer a segurança do operador, dado que o travão automático integrado permite parar o movimento rapidamente.

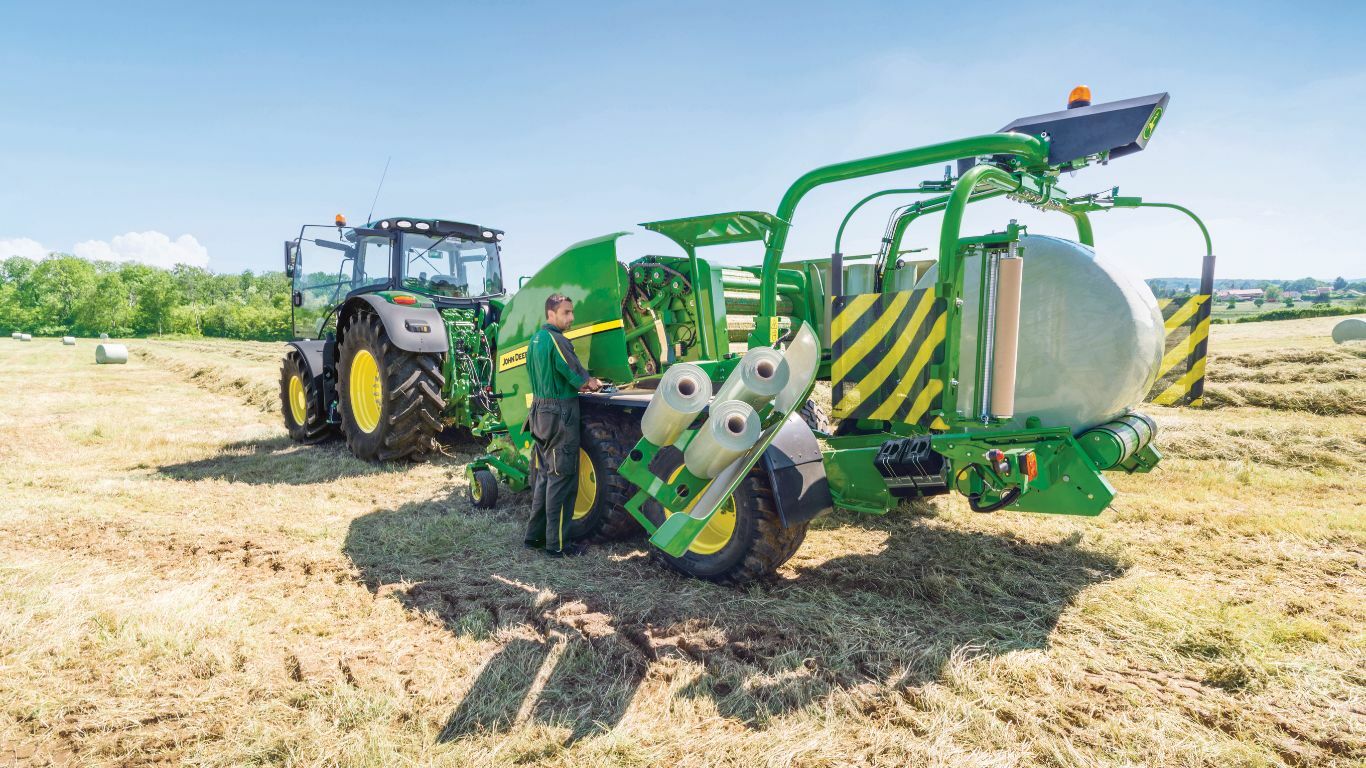

O processo de troca dos rolos de película é rápido e fácil

É possível carregar 12 rolos de película na C441R

12 rolos de película oferecem autonomia suficiente para uma longa jornada de trabalho

A C441R está equipada com um exclusivo dispositivo de armazenamento dos rolos de película. Cada rolo de película pesa aproximadamente 20 kg e tem de ser trocado com muita frequência. Este sistema foi concebido para simplificar as operações de carga e descarga.

Em cada lado da máquina, há cinco rolos instalados num braço em movimento, de acionamento hidráulico. Gerido num painel de controlo que se encontra em ambos os lados da enfardadeira, o sistema evita que os operadores tenham de se deslocar do lado esquerdo para o direito para manusear as grades de armazenamento, como acontece em várias enfardadeiras cintadoras da concorrência. A posição de carga/descarga foi configurada para estar o mais próxima possível dos braços de cintagem, com uma altura muito ergonómica.

Os detalhes contam: na posição de transporte, o compartimento de armazenamento da película está coberto por um teto que protege os rolos de película da chuva. Evita-se, assim, danos no centro do rolo de película, que muitas vezes é feito de cartão.

A cintagem com película oferece uma solução de amarração complementar

Cintagem com película disponível na C441R

Cintagem com película na C441R

Canal de carregamento e tabuleiro

Dispositivo de armazenamento para rolos de cintagem lateral dobrável

Armazenamento para rolos de cintagem com película adicional

Abertura dos fardos de silagem mais fácil, reciclagem da embalagem das culturas mais simples e conservação de algumas culturas, graças à solução de cintagem com película.

Pode mudar facilmente da cintagem com rede para a cintagem com película, em menos de 5 minutos. Não tem de retirar o rolo de rede ou de película. Concebido para a película XtraCover™ e compatível com os rolos de película de 1380 mm.
Desfrute do carregamento de rolos confortável, graças à baixa altura do canal e do tabuleiro (1,4 m). A esta altura, o risco de danificar os rolos de película é muito baixo. Os principais parâmetros da cintagem com película são ajustados no monitor.
Um sensor ultrassónico verifica se a película está a ser colocada corretamente e uma caixa de diálogo pop-up intuitiva permite reiniciar em caso de falha.

Para lhe dar mais tranquilidade, está disponível uma câmara de vídeo opcional que pode ser adicionada ao sistema de cintagem com película. Esta câmara é compatível com o monitor universal 4240 ou pode ser ligada diretamente a um ecrã TFT dedicado de 17,8 cm.

O controlo da câmara do sistema de cintagem com película é altamente recomendado durante o enfardamento de silagem com baixo teor de humidade (por exemplo, silagem de feno).

As máquinas com cintagem com película são entregues com dispositivo de armazenamento para rolos de cintagem lateral dobrável de série. Localizados no lado direito da máquina, os rolos de película ou rede sobresselentes são facilmente transferidos para o módulo de cintagem com película/rede, rodando o tabuleiro e deslizando suavemente o rolo.

O armazenamento adicional para rolos de cintagem com película (apenas para película; não é compatível com rolos de rede com diâmetros maiores) está disponível como uma opção. Localizado por baixo dos módulos de cintagem com rede/película à frente da câmara de prensagem, este armazenamento adicional oferece uma autonomia de cintagem com película superior a 300 fardos e está alinhado com a autonomia de enrolamento com película.

Cintagem com película ou com rede – faça a escolha certa

Duas soluções de cintagem para o mesmo tipo de fardo

Não existe uma solução de cintagem universal, quer seja película ou rede. Ao optar pela película, em vez da tradicional rede, para fardos de silagem cintados é preciso analisar cuidadosamente as vantagens de ambos os sistemas.

Os fardos cintados com película são mais fáceis de abrir durante o inverno, porque a película não adere às fibras congeladas das culturas.
O facto de não se ter de separar a película de amarração da película de cintagem para as operações de reciclagem, significa que os fardos cintados com película demoram, no mínimo, menos 25 segundos a abrir.
Fardos de silagem uniformes e húmidos (azevém inglês + trevo branco com cerca de 50 por cento de humidade) cintados com película sofrem menos perdas devido a fermentação, fugas de gases e bolor. Uma investigação realizada pela ARVALIS, uma organização francesa independente, revela uma redução de 2,7 kg na perda de matéria seca ao se utilizar película em vez de rede. Esta declaração não é válida para outros tipos de culturas.
Não foi demonstrada uma melhoria na qualidade da forragem (muitas vezes associada a uma redução na quantidade de ar em fardos cintados com película). Apesar de se ter observado uma densidade 6 a 7 por cento superior nos fardos cintados com película, a qualidade nutricional após 7 meses é semelhante entre fardos cintados com rede ou película.
No geral, os custos de cintagem com rede são inferiores em 0,96 € por fardo, comparativamente à utilização de película.
- O custo de embalar culturas em fardos cintados com rede é 0,69 € menor, comparativamente a cintar com película.
- A amortização dos custos com a cintadora de fardos cilíndricos é menor em 0,20 € por fardo para uma máquina equipada apenas com um sistema de rede.
- Devido ao processo de cintagem 5,5 segundos mais rápido, a cintagem com rede permite-lhe poupar mais 0,08 € por fardo em gasolina, amortização do trator e custos operacionais.
  - A rapidez do processo deve-se ao menor número de camadas que são necessárias (pelo menos 1,3 camadas a menos para a rede, comparativamente à película), o que poupa 4 segundos. O tempo de inatividade associado à autonomia dos rolos também é menor com a rede, a qual obriga a uma única paragem a cada 450 rolos, ao passo que a película requer quatro paragens. Isto dá uma vantagem extra de 1,5 segundos por fardo à rede, comparativamente à película.

Eixo duplo ou individual - o poder da escolha

É possível personalizar a máquina de acordo com as necessidades e com o orçamento do produtor

Enfardadeira num eixo individual

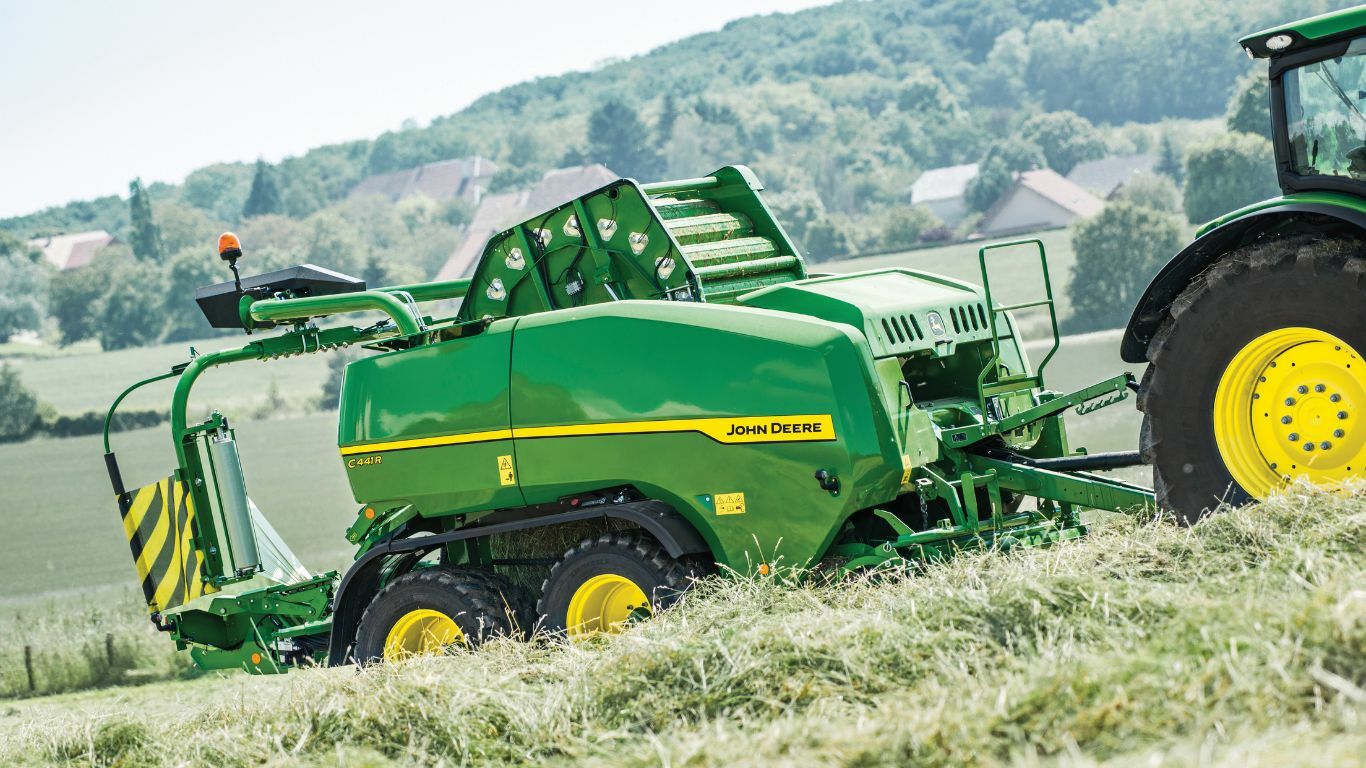

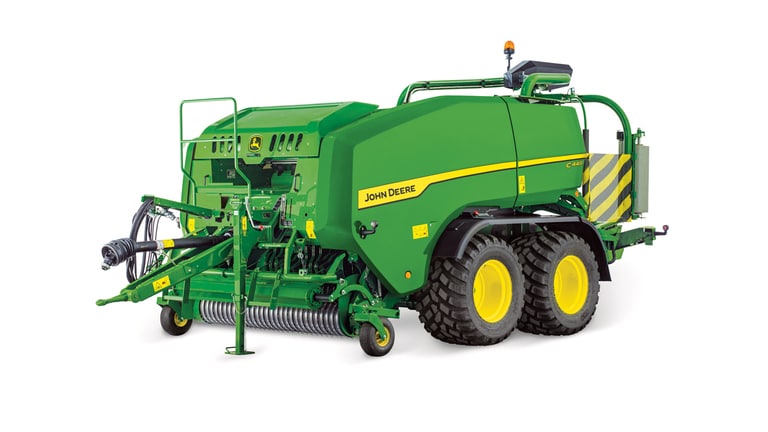

Enfardadeira num eixo duplo

Pneus para eixo individual extra largos de 750 mm

Pneus para eixo duplo extra largos de 620 mm

600/55R22.5 de eixo único que oferece uma largura total inferior a 3,00 m

Pneus de 500/45-22.5 que oferecem uma largura total inferior a 3,00 m

Dependendo do tipo de cultura, do tamanho do campo e das condições meteorológicas, bem como das restrições sobre o transporte rodoviário, os agricultores têm um entendimento profissional de qual o tipo de eixo que melhor satisfaz as suas necessidades.

Foi concebida uma máquina compacta (com um comprimento total inferior a 6,8 m) de modo a admitir um eixo individual equipado com pneus 600/55R22.5, sem ultrapassar uma largura de 3 m. Nesta configuração, o peso total da máquina é inferior a 5,9 toneladas. Esta solução polivalente otimiza a manobrabilidade da máquina, sendo compatível com a maioria das condições de campo e oferecendo um custo de aquisição mais reduzido. Para aqueles que enfardam em condições de campo mais exigentes, também estão disponíveis os pneus 750/45R22.5. Neste caso, deverá haver um compromisso, dado que a largura da máquina vai um pouco além de 3,3 m.

A mesma unidade pode ser montada num eixo duplo. Tal é ideal para os produtores que procurem uma pressão muito reduzida sobre o solo e/ou maior conforto durante as longas jornadas de transporte. No entanto, o custo é mais elevado. Os pneus de diâmetro grande 500/45-22.5 (com cerca de 1,05 m de diâmetro) mantêm a largura da máquina abaixo dos 3 m. A John Deere também oferece a melhor solução para que a máquina seja capaz de flutuar nas condições de campo mais húmidas com pneus 620/40R22.5.

Uma manutenção mais fácil aumenta o tempo de atividade

Painéis laterais de uma só peça para acesso fácil aos componentes

Os painéis laterais proporcionam um acesso fácil à máquina

A enfardadeira C441R possui um painel lateral de uma só peça e abertura vertical para facilitar o acesso aos componentes laterais. Não é necessário retirar nenhuma proteção adicional para a manutenção da enfardadeira.

Os painéis laterais da C441R são fabricados num plástico de alta densidade e de camada única, montado numa estrutura rígida de aço, o que assegura rigidez e maior durabilidade. Os cilindros de gás facilitam o movimento do painel e prendem-no com segurança na posição superior.

O sistema automático de lubrificação das correntes aumenta a durabilidade dos componentes

Depósito de 4 l

Ajustes independentes para cada corrente

O sistema automático de lubrificação das correntes está incluído de série nas enfardadeiras C441R para aumentar a sua vida útil.

Este sistema inclui um depósito de grande capacidade, de 4 l, que proporciona autonomia. A bomba envia um caudal contínuo para todas as correntes assim que é ligada a tomada de força (TDF). O débito pode ser ajustado para cada corrente com precisão. A bomba volumétrica garante a lubrificação adequada de cada corrente, independentemente de estar localizada a apenas alguns centímetros da bomba ou mais afastada.

Está concebida para trabalhar com óleo John Deere "bio multi-lube", disponível no canal de Peças.

O sistema de lubrificação automática por cartucho proporciona uma solução cómoda e económica

Cartucho de massa standard inserido no tubo de aço

Tubo de aço inserido no sistema de lubrificação

A enfardadeira C441R é fornecida de série com uma bomba de lubrificação automática de cartucho, que elimina a manutenção diária. A bomba possui transmissão hidráulica e envia uma quantidade regulável de massa aos bancos de lubrificadores intermédios, durante os ciclos de abertura e fecho do portão traseiro.

O sistema carrega-se facilmente inserindo um cartucho de massa standard (400 g) no tubo de aço. Este sistema representa uma solução limpa e eficiente, oferecendo uma autonomia entre dois e sete dias.

Quando está vazio, um indicador visual mecânico, situado no painel dianteiro da enfardadeira, avisa o operador de que deve substituir o cartucho.

O sistema de lubrificação automática ISOBUS, com depósito, permite ajustes avançados e grande autonomia

Capacidade para 1200 g de massa lubrificante

Todos os ajustes são feitos no monitor

Para os utilizadores mais exigentes, é possível equipar a C441R com um sistema de lubrificação automática de altas especificações. No que diz respeito à solução dos cartuchos, esta bomba lubrifica todos os pontos que requerem manutenção diária. Esta opção oferece várias vantagens:

Grande autonomia, com 1200 g de massa lubrificante (três cartuchos standard). A recarga só é necessária entre uma vez por semana e uma vez por mês.
É possível recarregar com um lubrificador standard.
A recarga também é possível mediante uma tampa especial de alta capacidade, que minimiza o tempo de inatividade (bomba de recarga rápida disponível como acessório).
O tempo com e sem lubrificação pode ser ajustado no monitor.
A ativação da lubrificação pode ser feita no monitor.
O estado do processo de lubrificação é apresentado no monitor.

Caixa de ferramentas para manutenção mais fácil

Localização prática da caixa de ferramentas

A caixa de ferramentas é oferecida como opção para todas as enfardadeiras C441R. A caixa permite transportar ferramentas para a manutenção da enfardadeira, como uma bomba de lubrificação, chaves de fenda ou outras chaves. A caixa de ferramentas está convenientemente situada na parte frontal da enfardadeira.

O painel de controlo lateral permite a operação manual no solo

Estão disponíveis painéis de controlo manual de cada lado da máquina

A máquina oferece a possibilidade de controlar as seguintes funções nos dois lados da máquina com apenas um toque:

Portão traseiro - abertura e fecho
Mesa de transporte dos fardos - avanço e recuo
Braços de cintagem
Tesouras para película esticada
Armazenamento dos rolos de película

O pacote ótico melhora a experiência de enfardamento do operador

Área de cintagem iluminada

Câmara traseira na enfardadeira

As luzes de trabalho na enfardadeira facilitam o trabalho durante a noite

Monitor GreenStar™ 3/4.ª geração compatível com vídeo

Está disponível um conjunto opcional que inclui uma câmara traseira, duas luzes de trabalho traseiras, uma luz para a área de descarga, uma luz na área da rede, uma luz em cada um dos painéis laterais e uma luz de aviso giratória. Este conjunto facilita o trabalho e as operações de manutenção do operador, especialmente em condições de pouca luminosidade. As luzes de trabalho de ambos os lados facilitam a mudança dos rolos de película à noite.

Além das luzes, a câmara retrovisora permite controlar o processo de descarga dos fardos diretamente da cabina.

A câmara instalada de fábrica oferece:

Maior definição, com 77% mais píxeis
Campo de visão mais amplo, 120 graus em vez de 90 graus
Visão noturna, graças aos díodos emissores de luz (LED) infravermelhos
Melhor visibilidade em ambientes com muita luz ou contraste
Sistema de aquecimento integrado, para prevenir a condensação na objetiva e o obscurecimento do ecrã
Cablagem longa, de 10 m para facilitar a utilização

A câmara não é fornecida com um ecrã próprio, mas foi concebida para ser ligada aos tratores John Deere que incluem preparação/capacidade de vídeo.

Se combinada com o monitor universal 4240 e ligada à coluna de canto de um trator John Deere, necessita da cablagem específica para a antepara para apresentar imagens no ecrã do monitor.

Ecrã próprio com imagens de uma única câmara

Ecrã próprio com imagens de quatro câmaras

Se não estiver a utilizar um trator John Deere com o monitor universal 4240 ou o monitor GreenStar™ 3/4.ª geração integrado no sistema CommandCenter™, está disponível um ecrã próprio.

Imagem nítida com ecrã 16/9, de alta definição, a cores, de 17,8 cm
Compatível com até quatro câmaras, com ecrã dividido ou função para alternar a câmara
Brilho e contraste ajustáveis otimizam a visualização
O ecrã antirreflexo diminui o encandeamento

A câmara de descarga assegura o processo de descarga dos fardos

Câmara dedicada ao processo de descarga

Câmara de descarga sob a cobertura do motor do braço de cintagem

É possível a montagem de fábrica de uma câmara adicional acima dos braços de cintagem. Em comparação com a câmara incluída no pacote ótico, esta está mais dedicada ao processo de descarga, proporcionando uma melhor visualização da inclinação dos fardos.

A própria câmara é a mesma que é fornecida com o pacote ótico e também pode ser combinada com o monitor universal 4240, a preparação de vídeo da cabina ou um monitor de 17,8 cm dedicado.

Satisfaça as suas necessidades com uma ampla variedade de monitores

O monitor universal 4240 melhora o conforto do operador

Monitor universal 4240 com página de trabalho principal da C441R

Ligação ao monitor universal 4240 com a cablagem da cabina (fornecida)

Ligação ao monitor universal 4240 com a cablagem do poste (fornecida)

A enfardadeira C441R pode ser entregue com diversos monitores. Nos modelos topo de gama da enfardadeira, é possível encomendar o monitor universal 4240. Este monitor tem um ecrã a cores de 21,5 cm na diagonal. O ecrã tátil oferece uma interface intuitiva e simples que permite aos operadores ajustar e controlar facilmente várias definições.

O monitor universal 4240 possui a certificação ISOBUS. As seguintes definições e informações estão acessíveis no monitor:

Definição e estado do diâmetro do fardo
Definição e estado da densidade do fardo
Posição do portão e do fardo
Definição e estado da corda/rede
Controlo e estado do piso rebatível
Controlo e estado das lâminas
Parâmetros e estado da lubrificação quando é escolhido o sistema de lubrificação automático opcional
Contador de fardos (99 posições ajustáveis mais 1)
Vídeo (se ligado à coluna de canto de um trator John Deere e combinado com a opção de pacote ótico, é necessária a cablagem para monitor de antepara PFP17673)
Estado da cablagem elétrica e do sensor

O monitor universal 4240 oferece capacidades avançadas de guiamento, gestão de pulverização, gestão agronómica e aplicações FarmSight™.

A opção de monitor universal 4240 destina-se a tratores com ou sem ISOBUS e é fornecida com os seguintes componentes:

Monitor universal 4240
Tomada ISOBUS da enfardadeira para a parte traseira do trator
Tomada ISOBUS da enfardadeira para a cablagem do monitor – ligada à bateria do trator
Canto da cabina do trator à cablagem do monitor

A opção sem monitor oferece uma solução para os tratores com ISOBUS modernos

É só ligar e começar a trabalhar

Ligação C441R para trator com ISOBUS, utilizando o monitor ISOBUS integrado

Se já dispõe de um monitor ISOBUS integrado no seu trator, não é necessário comprar um componente que não lhe vai fazer falta. É possível encomendar a enfardadeira C441R sem monitor. Neste caso, a enfardadeira vem com uma tomada ISOBUS que deve ser ligada à tomada ISOBUS traseira do trator.

Suporte do monitor para tratores John Deere 5XXX, 6XXX e 7XXX

Suporte de monitor para tratores John Deere 5XXX, 6XXX e 7XXX

Os monitores, independentemente do tipo, são fornecidos sem suporte.

Está disponível um suporte que permite fixar o monitor num canto ou na parte lateral da cabina de tratores John Deere das séries 5XXX, 6XXX e 7XXX.

Este suporte do monitor também pode ser fornecido como acessório para instalação no campo.

Suporte de monitor para cabina John Deere SG2 e outras marcas

Suporte de monitor universal (exceto tratores John Deere das séries 5XXX/6XXX/7XXX)

Os monitores são fornecidos sem suporte.

Um suporte para fixar o monitor na cabina está disponível para os seguintes tratores:

John Deere com cabina SG2 (produzidos antes de 1992)
Todas as outras marcas com modificações específicas
