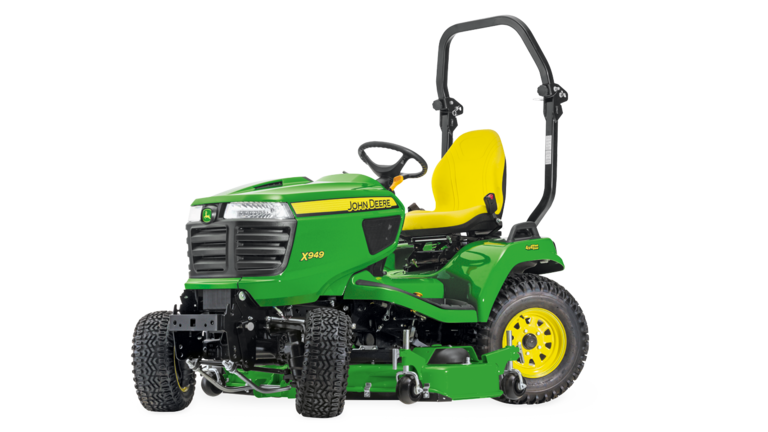

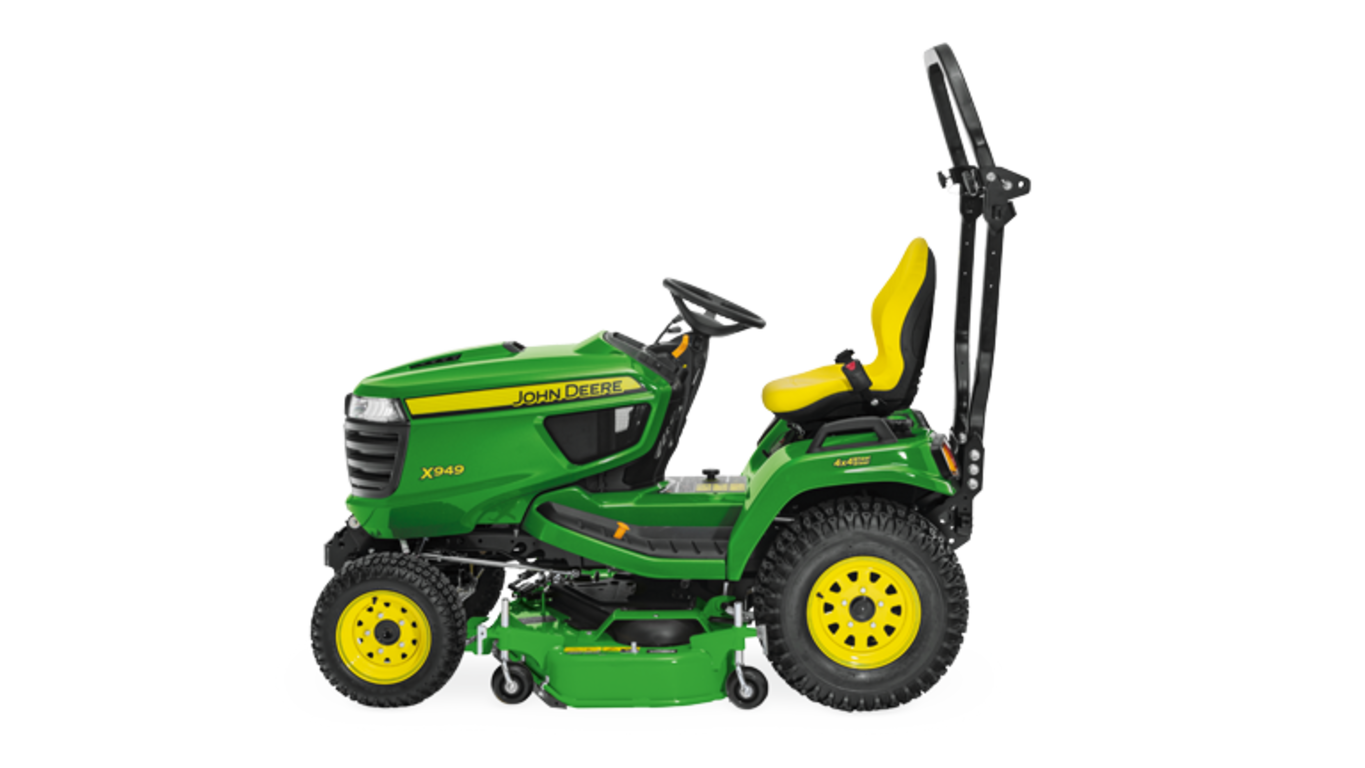

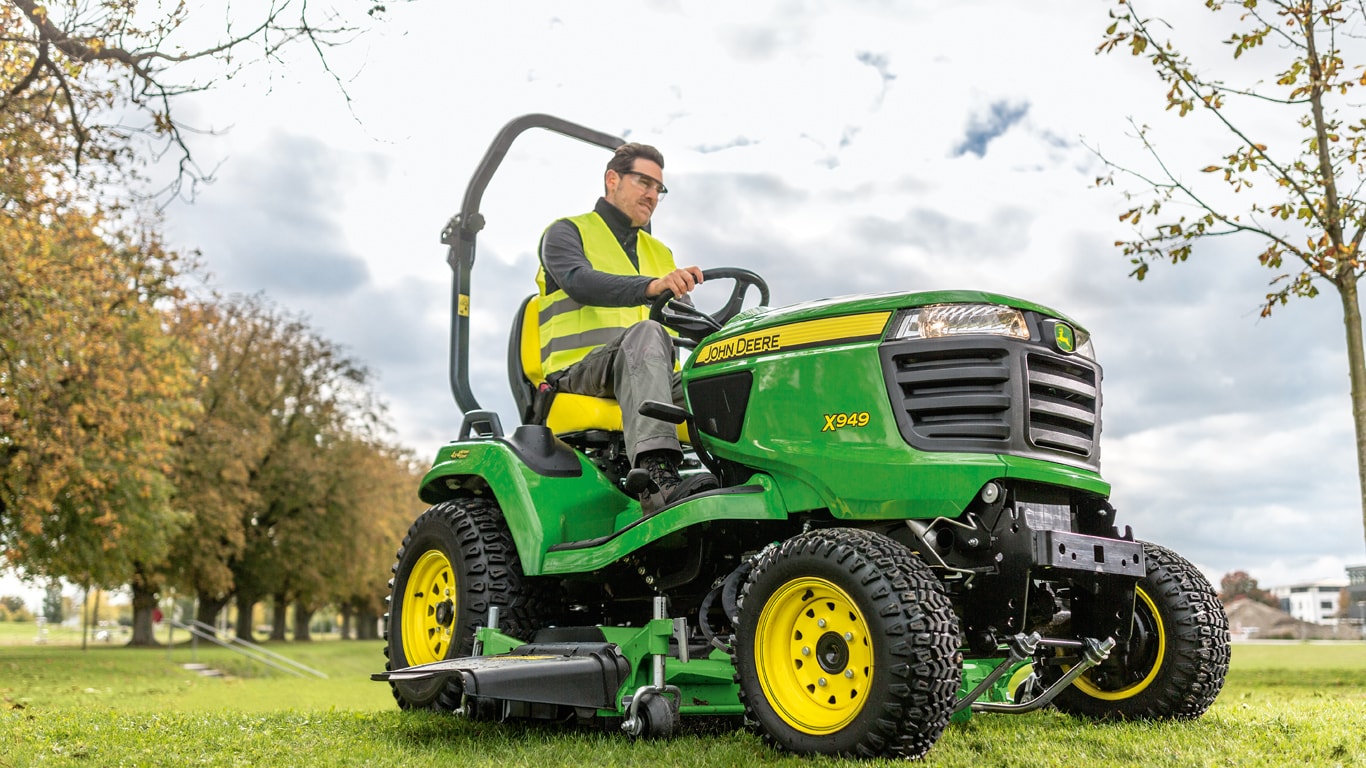

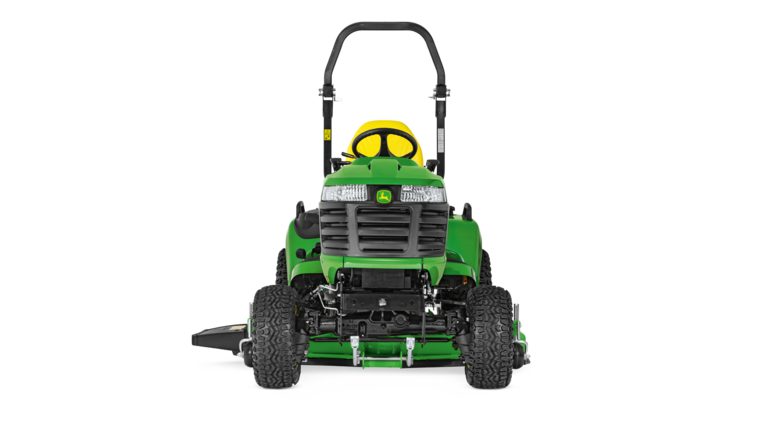

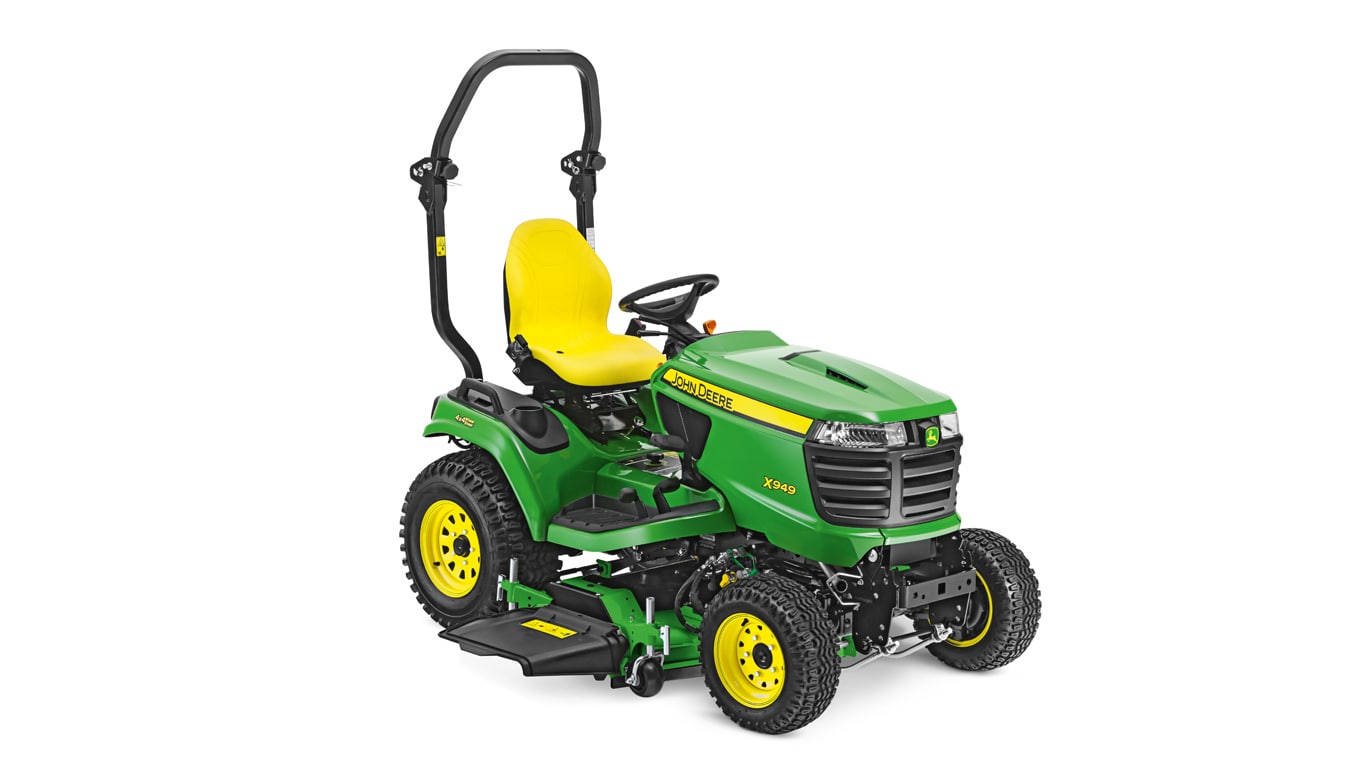

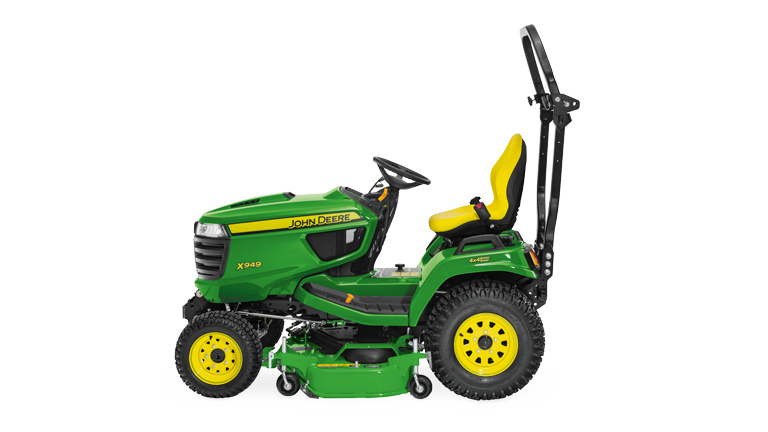

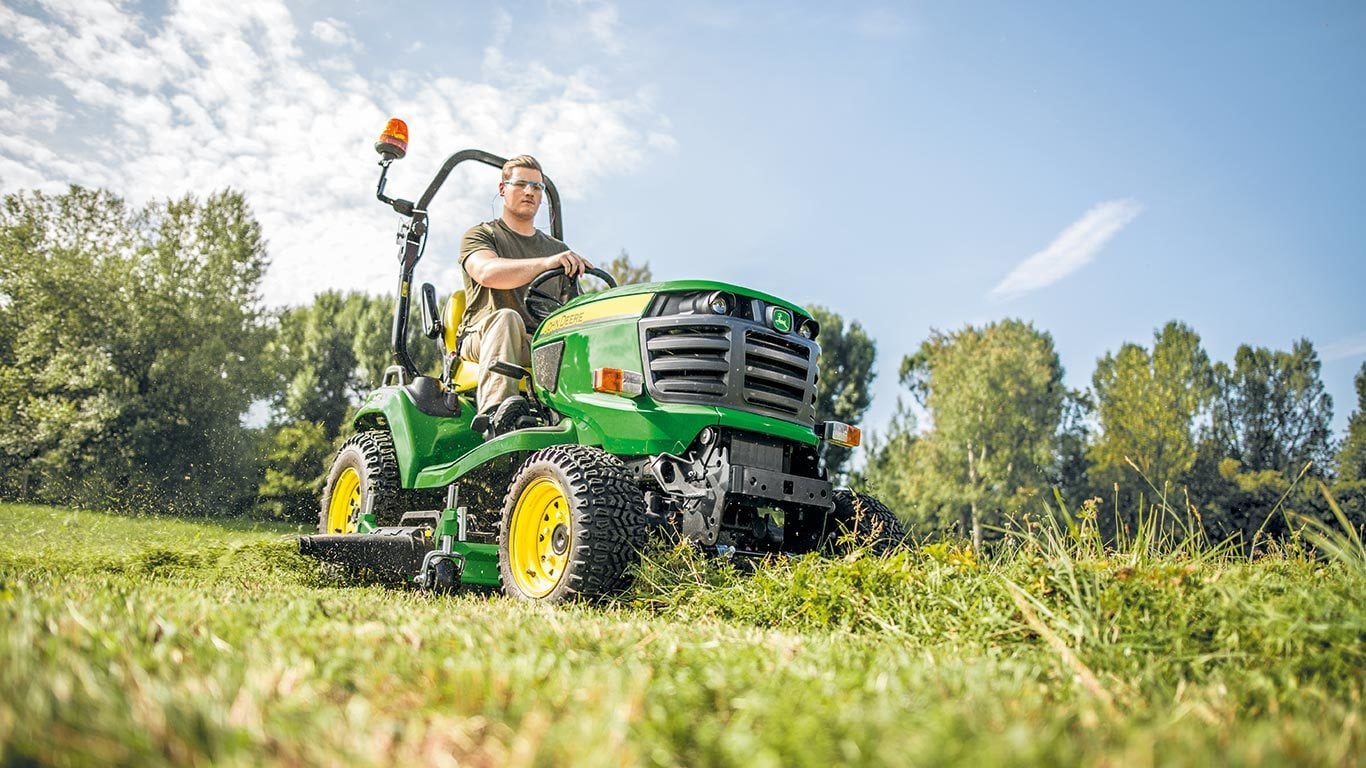

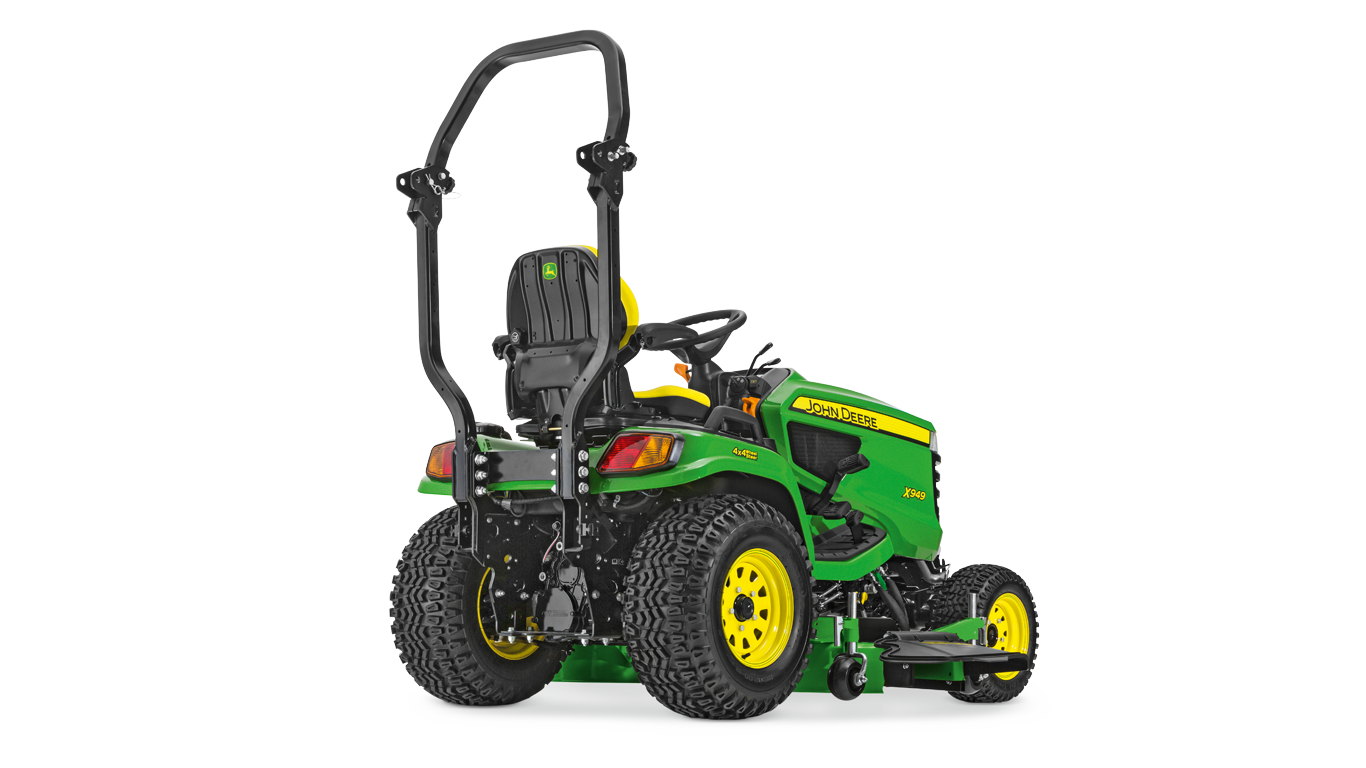

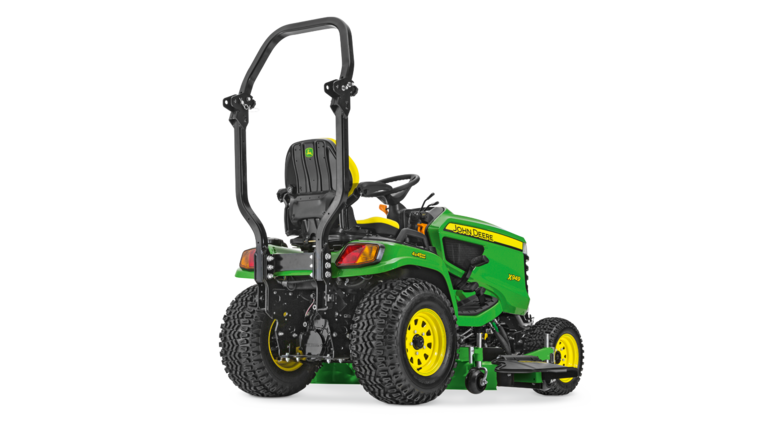

Trator X949 a cortar relva com plataforma de corte HC de 137 cm

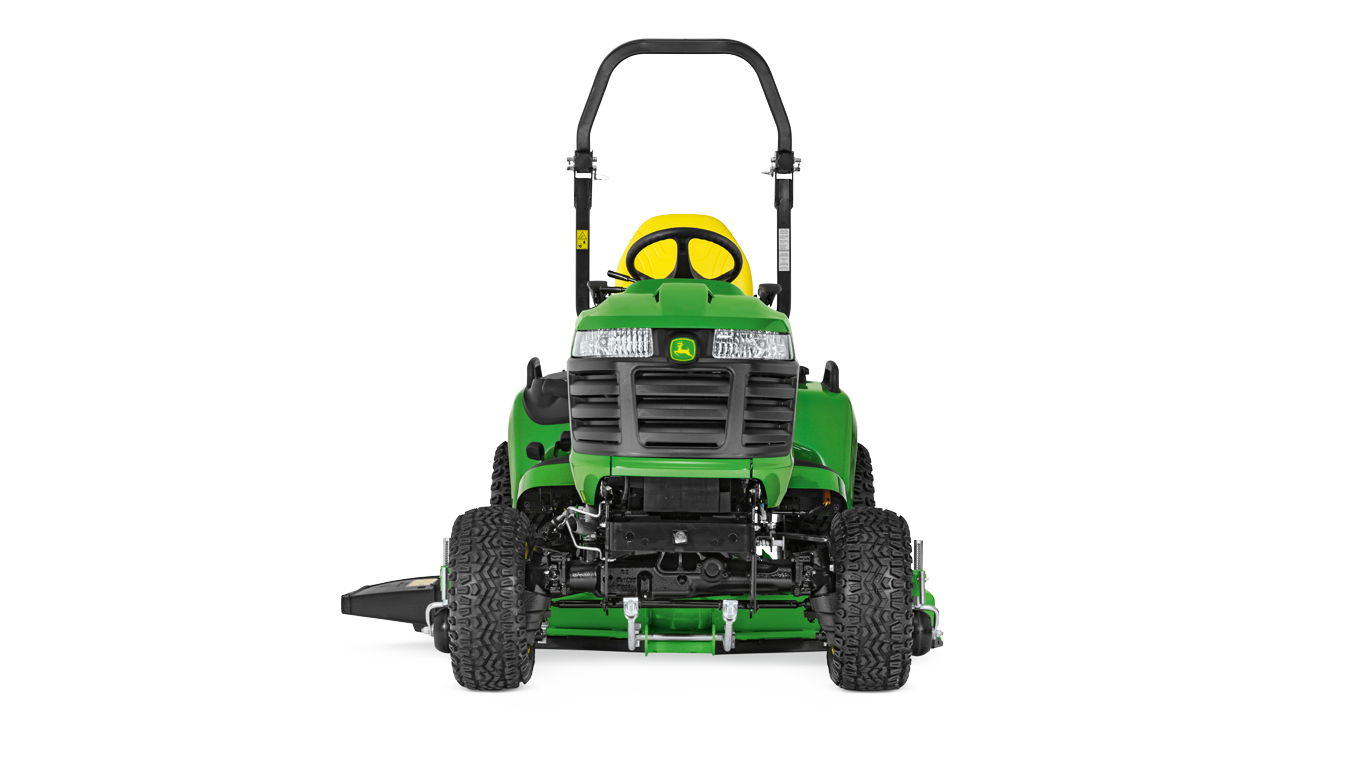

Trator X948 a cortar relva com plataforma de corte HC de 152 cm
A profundidade interior de 14 cm da plataforma garante um fluxo de ar otimizado que permite processar o material de forma rápida e eficaz. A plataforma de corte é forjada a partir de uma chapa de aço de calibre 9, de 3,8 mm e tem reforço soldado na extremidade inferior para maior resistência e durabilidade.
Vista superior da plataforma de corte HC de 137 cm (apresentada no modelo norte-americano)
Vista inferior da plataforma de corte HC de 137 cm
As plataformas de corte de alta capacidade são moldadas numa prensa hidráulica para reduzir o número de soldaduras e proporcionar uma face inferior lisa para reduzir as acumulações de material:
- O maior tamanho da abertura de descarga garante uma dispersão uniforme dos resíduos, proporcionando um acabamento impecável em todo o tipo de condições.
- O defletor de plástico resistente distribui uniformemente os resíduos de relva no jardim e possui dobradiças que permitem elevá-lo para reduzir o espaço necessário para o seu armazenamento.
- Os fusos de 2,5 cm forjados a frio recebem tratamento térmico que aumenta a sua resistência e estão apoiados sobre rolamentos de esferas.
- A sobreposição da lâmina é maior do que o de muitas plataformas convencionais, garantindo um corte mais uniforme.
- O cortador de relva pode trabalhar em descarga lateral, mulching (opcional) ou utilizar um sistema de recolha Power Flow™ (opcional).
Funcionalidade de fixação de pneu e saliências com formato de dentes de tubarão
Rampa removida para acesso ao fuso (apresentado no modelo norte-americano)
As rampas permitem passar por cima da plataforma de corte para a instalar e retirar do trator:
- Fabricadas em polipropileno com 30% de vidro para aumentar a resistência e suportar o peso do trator
- O polipropileno não enferruja nem se desgasta, de modo a ter sempre uma boa aparência
- Saliências com formato de dentes de tubarão nas inclinações da rampa para aumentar a tração das rodas ao subir para a plataforma de corte
- A fixação do pneu na parte de trás da rampa aumenta a tração das rodas
- As rampas podem ser retiradas e substituídas sem utilizar ferramentas, de modo a facilitar a manutenção dos fusos da plataforma de corte
Saída de lavagem do cortador de relva
Saída de lavagem do cortador de relva com conector para mangueira
Existe uma saída de lavagem que facilita a lavagem da parte inferior da plataforma de corte:
Acessório opcional para mulching de alto rendimento
Componentes do acessório para mulching (apresentado o 48 HC)
O acessório para mulching de alto rendimento tem um rendimento de mulching excecional:
- Trata-se de um acessório para mulching de alto rendimento que inclui defletores de aço moldado para controlar o material e lâminas mulching especiais que garantem um rendimento excecional.
- As lâminas mulching especiais incluídas também podem ser utilizadas para descarga lateral e recolha, mas o rendimento total pode ser ligeiramente inferior do que com as lâminas de série.
- Encomenda: Acessório para mulching de alta capacidade (HC) BM23977, 54
Acessório MulchControl™ opcional
MulchControl™ com defletor fechado
MulchControl™ com defletor aberto
O acessório MulchControl™ torna o mulching mais prático em muitas situações de corte porque, além de realizar um mulching excelente, permite também converter facilmente o cortador de relva quando é mais adequado realizar a descarga lateral ou recolher os resíduos de relva do jardim. As vantagens de realizar o mulching com os resíduos de relva incluem:
- Uma relva com boa aparência
- Os resíduos de relva não são expelidos para o operador, para os caminhos ou para os canteiros de flores
- Menor necessidade de utilizar fertilizantes
- Elimina-se o esforço necessário para deitar fora os resíduos
O sistema MulchControl™ possui um design inovador e simples que proporciona facilidade de utilização e manutenção:
- O acessório MulchControl™ inclui defletores que permitem controlar o fluxo de material sob a plataforma de corte.
- A área da lâmina de gadanheira esquerda está totalmente fechada e otimizada para o mulching, portanto fará o mulching inclusive quando o cortador estiver no modo de descarga lateral.
- Os defletores ao redor das lâminas central e direita estão otimizados para o mulching quando o defletor de descarga está fechado.
Funcionamento do MulchControl™
Manípulo MulchControl™ (de série com o MulchControl™)
Atuador hidráulico do MulchControl™ opcional
O acessório MulchControl™ opcional é fornecido com um manípulo na parte superior da plataforma de corte que é utilizado para abrir e fechar o defletor de descarga:
- O operador tem de sair da máquina para poder ativar ou desativar o modo mulching.
Está disponível um acessório do atuador hidráulico do MulchControl opcional para substituir a alavanca de comando de série e permitir que o operador controle o MulchControl a partir do seu assento com a alavanca de comando hidráulica do trator.
NOTA: para controlar hidraulicamente o defletor do MulchControl, devem ser encomendados o MulchControl e os acessórios do atuador hidráulico do MulchControl. O atuador hidráulico do MulchControl é uma opção comprada à parte do acessório MulchControl.
A mudança do mulching para a descarga lateral ou vice-versa é realizada em apenas alguns segundos com a alavanca manual ou com o atuador hidráulico do MulchControl opcional.
O sistema MulchControl™ é apropriado para as seguintes situações de corte:
- Mulching habitual, mas com descarga lateral quando a relva é muito alta
- Descarga lateral habitual, mas o utilizador gostava de poder fechar o tubo de descarga para controlar os resíduos
- Efetuar mulching sempre nos jardins principais, mas descarga lateral frequente em jardins secundários
- Recolher resíduos, mas o utilizador pretende esvaziar os sacos com menor frequência
O acessório MulchControl™ permite que o operador controle os resíduos. Agora o operador pode beneficiar de todas as vantagens do mulching com a capacidade de trocar facilmente para a descarga lateral ou a recolha, caso seja necessário.
Limitações do sistema MulchControl™
No modo de descarga lateral, o sistema MulchControl™ ainda fará mulching de aproximadamente um terço do material. Portanto, o modo de descarga lateral é, na verdade, um modo de mulching parcial. Isso pode ser uma vantagem aquando da realização da descarga lateral ou da recolha, porque ajuda a reduzir a quantidade de material descarregado. Porém, pode também ser uma desvantagem:
- Ao cortar relvas resistentes do sul, por exemplo as variedades Zoysia e Bermuda
- Ao cortar em condições húmidas e de grande crescimento, por exemplo na região do Noroeste Pacífico dos Estados Unidos da América
- Quando se pretende realizar uma ótima recolha e limpeza do jardim
Compatibilidade do acessório MulchControl™
MulchControl™ é um acessório instalado no campo. As lâminas mulching estão incluídas.
O acessório MulchControl é adequado para tratores das séries X700 e X900 Signature, do ano de fabrico 2015 e mais recentes, com:
- Plataforma de corte HC 9090M de 137 cm (n.º de série: 030,001-070,000)
- Plataformas de corte HC 9096M e 0281DM de 137 cm (n.º de série: 070,001–)
- Plataforma de corte HC 9091M de 152 cm (n.º de série: 030,001-070,000)
- Plataformas de corte HC 9097M e 0410DM de 152 cm (n.º de série: 070,001–)
- O atuador hidráulico opcional do MulchControl™ (BUC10536) só está disponível para plataformas de corte 9096M, 0281DM, 9097M e 0410DM do ano de fabrico 2019 e mais recentes. Além disso, o cortador de relva deve estar equipado com o acessório MulchControl básico.
NOTA: o atuador hidráulico do MulchControl não está disponível para a plataforma de corte. Accel Deep™ de 122 cm.
Encomenda:
Acessório MulchControl BM26300 (54 HC)
Acessório MulchControl BM25258 (60 HC)
Atuador hidráulico do MulchControl BUC10536
Facilidade de acoplamento da plataforma de corte
Trator X949 a subir para a plataforma de corte de alta capacidade
As plataformas de corte de alta capacidade têm rampas posicionadas na parte superior da plataforma para uma fácil instalação:
- Num trator com tração às quatro rodas (4WD), o operador pode simplesmente conduzir por cima da plataforma e passar sobre a mesma.
- Num trator com tração às duas rodas (2WD), o operador tem de retroceder para a plataforma e passar sobre a mesma.
Para desmontar a plataforma de corte:
- Desacople o eixo de transmissão.
- Desbloqueie os bloqueios do braço de tração.
- Retroceda o trator da plataforma de corte ou conduza por cima e para fora plataforma de corte.
- Num trator com tração às quatro rodas (4WD), o operador pode simplesmente retroceder por cima e para fora da plataforma.
- Num trator com tração às duas rodas (2WD), o operador pode simplesmente conduzir para a frente, por cima e para fora da plataforma.
Transmissão AutoConnect™ opcional
Opção AutoConnect
O eixo de transmissão AutoConnect é um conjunto opcional que irá ligar ou remover automaticamente a transmissão da plataforma de corte ao eixo da tomada de força (TDF) central do trator.
Não é necessário retirar a transmissão AutoConnect do trator ao utilizar alfaias que recebem a alimentação na parte dianteira.
Guia de referência rápida do cortador de relva (principais passos)
A John Deere desenvolveu um sistema que facilita a remoção e reinstalação da plataforma de corte. Para assegurar o sucesso é necessário seguir alguns passos com atenção.
A lista abaixo inclui os passos principais. Consulte o Manual do operador para obter procedimentos mais pormenorizados. Muito provavelmente o trator já tem o cortador de relva instalado, por isso estes passos começam com o procedimento de remoção.
DRIVEJD — Produto Sempre de Confiança
Passos para remoção do cortador de relva
Conduza o trator para uma zona nivelada
Plataforma de corte pronta
- Ajuste as rodas e baixe a plataforma de corte
- Braços de tração removidos (dianteiros) e soltos (traseiros)
- Tomada de força (TDF): desligue se existir um sistema de ativação manual da TDF, depois apoie para aliviar os braços de tração traseiros (se equipados com AutoConnect, ao retroceder também desliga a TDF)
- Levante os braços de tração traseiros
Aumente a velocidade do motor, ative a tração assistida e conduza
Passos para instalação do cortador de relva
Verifique se o trator e o cortador de relva estão prontos
- Alinhamento do trator e da plataforma de corte
- Braços de tração para cima
- TDF na posição correta (em caso de ativação manual da TDF, coloque o veio no suporte do cortador de relva)
Ative a tração assistida, aumente a velocidade do motor e conduza para a frente ou para trás
Una o cortador de relva ao trator

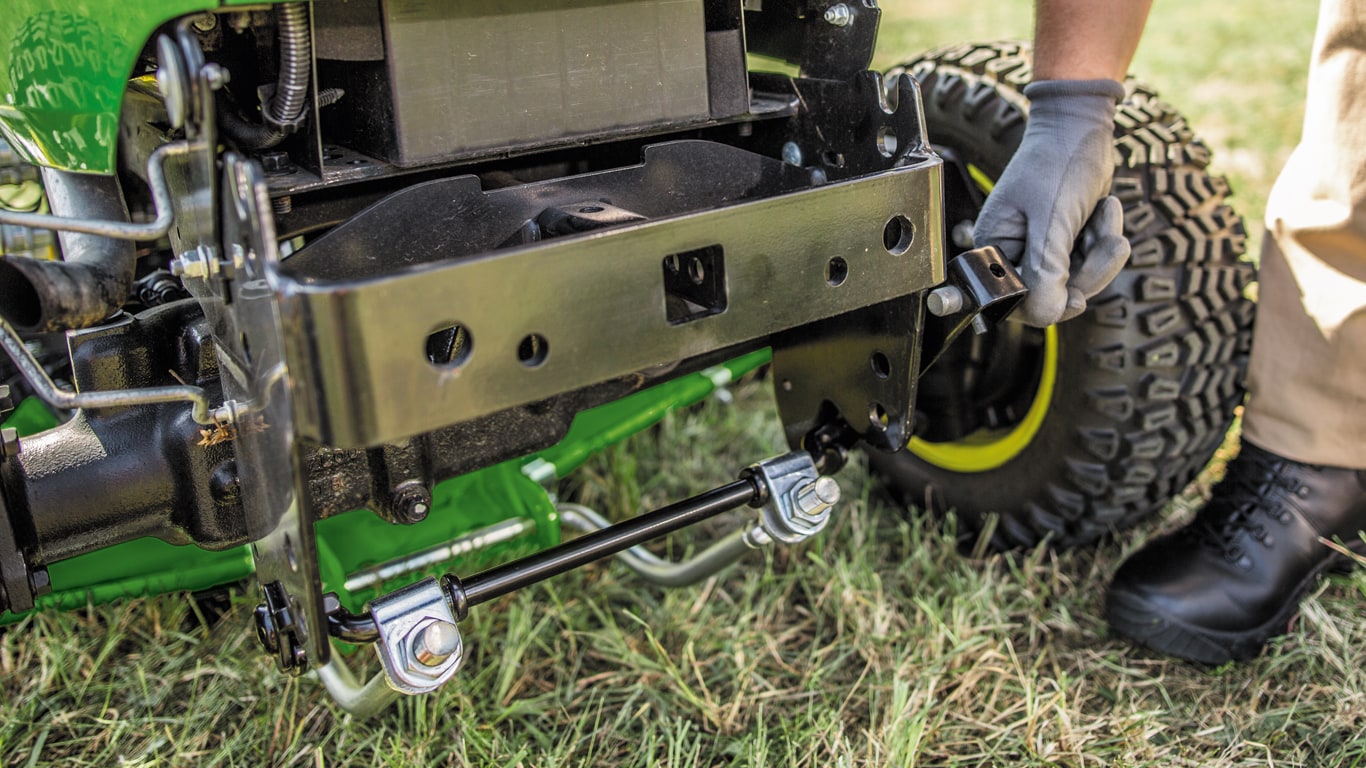

- Alinhamento e acessório verificados e TDF ligada
- Engate dos braços de tração dianteiros
- Posicione as rodas do cortador de relva
Já está! Ajuste a altura da plataforma de corte e pode começar a cortar.
