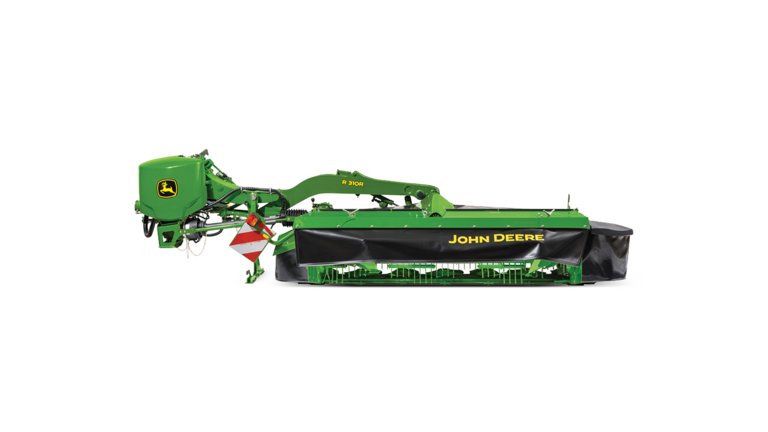

R310RGadanheira-condicionadora

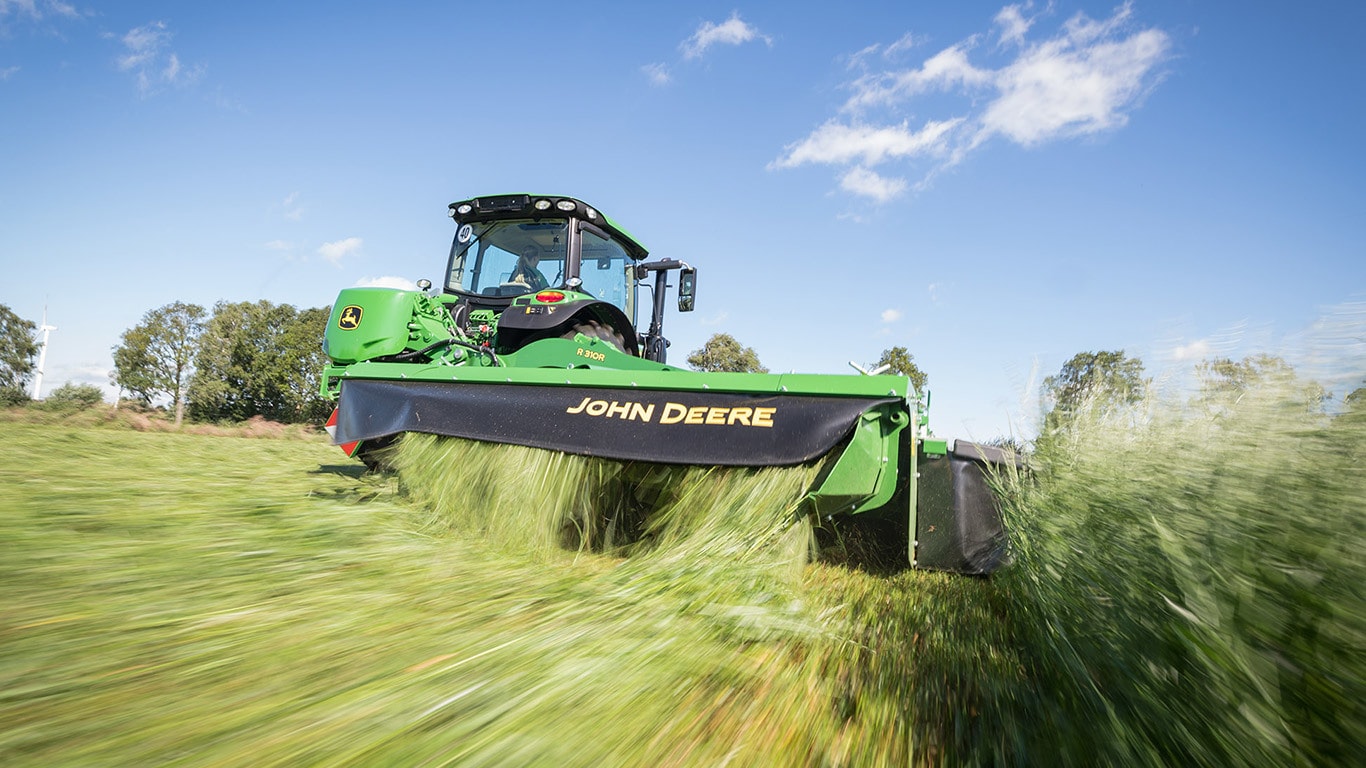

A Gadanheira Condicionadora de Montagem Traseira R310R representa a gama de máquinas de altas especificações do portefólio de gadanheiras condicionadoras montadas da John Deere. As máquinas cumprem as exigências de alta produtividade e maior tempo de atividade dos produtores de lacticínios e gado, oferecendo ainda um reduzido custo operacional.

O modelo R310R tem uma largura de corte de 3,1 m (10,2 ft) e está equipado com uma barra de corte que garante um corte perfeito e uma forragem de elevada qualidade, mesmo em circunstâncias de colheita difíceis. O modelo está disponível com duas especificações de condicionador.

O condicionador impulsor adapta-se às necessidades dos produtores que pretendam trabalhar principalmente em culturas de forragem dominadas por relva. O condicionador de rolos proporciona um condicionamento mais suave para produtores que trabalhem principalmente com culturas de forragem frágil e frondosa, como trevo ou alfafa. Ambas as soluções de condicionamento proporcionam um ajuste versátil da intensidade de condicionamento. Esta versatilidade oferece a possibilidade de adaptar as máquinas a uma grande variedade de condições da parcela e das culturas.

Base de corte

A barra de corte da R310R tem uma largura de corte de 3,1 m (10,2 ft). Sete discos e 14 lâminas são os pré-requisitos perfeitos para um corte de alto rendimento.

A barra de corte está montada no chassis da máquina. Tal garante uma elevada estabilidade da máquina. Os amortecedores adicionais no lado esquerdo e direito aumentam esta estabilidade.

A barra de corte assegura uma excelente qualidade de corte em todas as circunstâncias. As áreas de excesso de corte nos discos garantem o corte perfeito de culturas molhadas ou viscosas. Esta característica diminui consideravelmente a acumulação de culturas nos discos e a limpeza morosa da máquina.

A potência é transmitida desde o trator de 1000 rpm com tomada de força (TDF) de 44,4 mm (1,75 in.) através de uma caixa de engrenagens central até à barra de corte da gadanheira condicionadora de montagem traseira.

• Cada uma das barras de corte está protegida por uma embraiagem de deslizamento e por uma embraiagem de avanço.
• A barra de corte está montada de forma segura dentro do chassis, o que garante resistência e durabilidade.
• A potência é transmitida aos discos giratórios através de engrenagens totalmente fechadas, em banho de óleo para assegurar um funcionamento suave, silencioso e fiável.
• Para garantir a facilidade de manutenção, a base de corte tem lubrificação permanente e não é preciso trocar o óleo.
• Os discos giratórios de alta velocidade cortam inclusive nas condições mais difíceis. Os discos giram com um regime de 2986 rpm.
• Todos os discos oferecem um diâmetro de corte orbital de 440 mm (17,3 in.).
• O design de baixo perfil permite um corte rente ao solo num ângulo plano, o que ajuda a prevenir danos aos discos e lâminas. É possível manter uma altura de corte constante.
• Ajusta-se a altura de corte mudando o ângulo de corte através do terceiro ponto.
• As lâminas sem travagem que rodam a 360 graus têm uma durabilidade melhorada.
• Também estão disponíveis lâminas reforçadas para uma maior durabilidade.
• A engrenagem de pinhão é fácil de retirar da parte superior da barra de corte para fins de manutenção.
• É fácil retirar as engrenagens intermediárias da área de acesso após à retirada da engrenagem de pinhão.

Tecnologia de Troca Rápida das Lâminas

A tecnologia de Troca Rápida das Lâminas é fornecida de série para esta máquina. Esta tecnologia foi desenvolvida para aumentar a produtividade reduzindo significativamente o tempo de inatividade da máquina devido à troca das lâminas.

O tempo necessário para a troca foi reduzido de três minutos por lâmina para aproximadamente 15 segundos. É uma forma eficiente de poupar 40 minutos de tempo de manutenção em cada plataforma.

O modelo R310R está equipado com sete discos e cada disco tem duas lâminas. O operador só tem de inserir a ferramenta especial (unida à gadanheira condicionadora) entre o disco e a lâmina acionada por mola, empurrar para baixo e retirar a lâmina. Não se perde nenhuma peça durante o processo da troca.

O conforto do operador é ainda maior, porque as lâminas utilizadas na barra de corte com Troca Rápida das Lâminas estão concebidas para oferecerem quase a mesma altura de corte que a barra de corte clássica de 35 mm a 65 mm (1,4 a 2,6 in.). Estas lâminas, que têm uma superfície cortante dupla, são as únicas a garantir uma excelente qualidade de corte e uso eficiente com a barra de corte da Troca Rápida das Lâminas: não há acumulação de culturas e há um fácil retorno à posição de corte.

As grandes explorações agrícolas, os grupos de maquinaria e os alugadores necessitam de um rendimento de alta qualidade e de uma manutenção fácil:

• as barras de corte trabalham rápido, com trabalho de alta qualidade e uma configuração fiável.
• Lâminas giratórias a 360 graus para melhor produtividade
• Cada disco está protegido contra os impactos fortes com um ponto de separação situado na transmissão do disco.
• Todos os módulos e as engrenagens intermediárias podem ser trocados de forma rápida e fácil.

Visando oferecer um rendimento de alta qualidade, a barra de corte é uma base de corte em banho de óleo e acionada por engrenagens:

• Todos os discos oferecem um diâmetro de corte orbital de 440 mm (17,3 in.).
• Com sete discos, a largura de corte será de 3,1 m (10,2 ft).
• A velocidade do disco é 2986 rpm.

Para garantir a facilidade de manutenção, a base de corte tem lubrificação permanente:

• não é preciso trocar o óleo.
• Os discos estão equipados com tecnologia de Troca Rápida das Lâminas.
• A altura de corte está entre 35 e 65 mm (1,4 a 2,6 in.).

O condicionador impulsor tem dedos de aço pré-carregados, de modo a provocar o impacto necessário na planta para retirar o revestimento ceroso.

• O modelo R310R está equipado com quatro dentes em forma de V e 76 dentes retos.
• Este equipamento acelera o processo de secagem e exige pouca manutenção.

Para melhorar a produtividade:

• Há cinco posições de condicionamento disponíveis com duas velocidades de rotação de 755 ou 1000 rpm.
• Para mudar a velocidade, utiliza-se um botão seletor simples na caixa de engrenagens.

Alavanca com duas posições para alterar facilmente a velocidade de condicionamento

O impulsor não foi concebido para o condicionamento de plantas leguminosas. No entanto, se for necessário, escolha o efeito de condicionamento leve com a velocidade de rotação de 755 rpm e coloque a alavanca de ajuste do condicionador na posição mínima.

Ajuste do condicionador

É possível conseguir um condicionamento adequado numa ampla gama de culturas quando o condicionador está corretamente ajustado. Estão disponíveis cinco posições para escolher a intensidade do condicionamento.

É possível conseguir facilmente as dimensões desejadas do cordão graças aos defletores ajustáveis. Para o modelo R310R, são possíveis as dimensões 1,2 m a 2 m (3,9 ft a 6,6 ft):

• Está disponível a opção de espalhamento amplo nas máquinas quando é preciso realizar uma secagem muito rápida.

Como funciona um condicionador impulsor:

Efeito de acondicionamento

Conforme o feno é cortado pelas lâminas giratórias, os dedos recolhem as culturas e transportam-nas através da máquina. Os martelos são de oscilação livre para reduzir os danos ao condicionador no caso de impacto com pedras ou outros objetos sólidos.

Conforme passam, as culturas entram em contacto com a cobertura de condicionamento e com outras culturas. A ação de abrasão retira a superfície cerosa do caule da cultura para permitir a evaporação mais rápida da humidade.

O ponto de articulação da cobertura de condicionamento também é ajustável para proporcionar uma gama mais ampla de intensidades de condicionamento.

A velocidade de rotação dos martelos também afeta o grau de condicionamento.

É possível escolher duas velocidades do impulsor movendo o seletor de velocidade na caixa de engrenagens. A velocidade alta proporciona um condicionamento eficiente e a velocidade inferior proporciona um condicionamento mais leve.

Com o seletor na posição do coelho, o impulsor roda a uma velocidade de 1000 rpm. Com o seletor na posição da tartaruga, o impulsor gira com uma velocidade de 755 rpm.

O espaço disponível para o cordão depende do espaçamento das rodas e da largura dos pneus. A largura do cordão da R310R pode ser facilmente adaptada ao ajustar os escudos de formação.

Alinhamento

Defletor de cordões ajustável

Linha

Os escudos de formação dos cordões podem ser ajustados facilmente para controlar o fluxo de material. Isto permite que o operador adapte a largura do cordão aos requisitos da colheita

A largura do cordão desejada pode ser facilmente alcançada soltando a pega em cada lado e movendo os defletores do cordão até à posição desejada. Não é necessário o uso de ferramentas para ajustar os escudos de formação dos cordões. É possível ajustar a largura do cordão desde 1,2 a 2 m (3,9 a 6,6 ft) para o modelo R310R.

Está disponível a opção de espalhamento amplo nas máquinas quando é preciso realizar uma secagem muito rápida. O conjunto está composto por palhetas que são instaladas atrás da cobertura de acondicionamento. Ao utilizar o conjunto de espalhamento amplo, é possível ajustar a largura dos cordões para ser aproximadamente igual que a largura de corte da plataforma.

Escudos de formação de cordões (cortina traseira elevada para melhorar a visibilidade)

Pega de ajuste

Posição de transporte da R310R

Os produtores que trabalhem em terrenos com estruturas pequenas e entradas no campo estreitas enfrentam vários desafios quando transportam as suas máquinas.

A Gadanheira Condicionadora de Montagem Traseira R310R é a primeira gadanheira condicionadora de montagem traseira única da John Deere que inclui uma posição de transporte com rebatimento vertical.

O rebatimento até 120 graus e o ponto de articulação próximo do trator proporcionam a melhor estabilidade na estrada.

Para colocar a máquina na posição de transporte, o operador controla as válvulas de telecomando (VTC) de ação dupla para mudar a máquina da posição de cabeceira para a posição de transporte. O bloqueio para transporte garante a máxima segurança.
