F310R suspensos frontaisGadanheiras Condicionadoras

Acoplamento ao trator

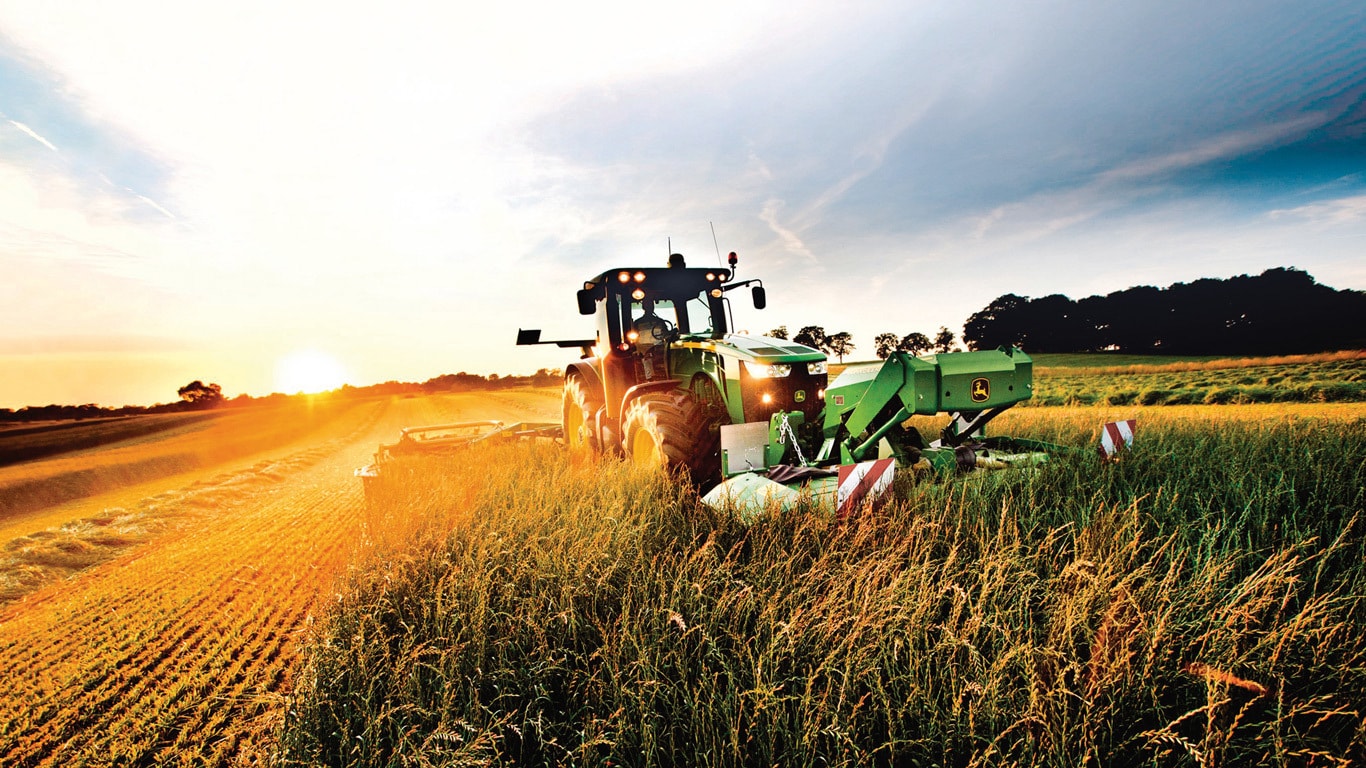

Utilizam-se as gadanheiras-condicionadoras F310R e F350R de montagem frontal para maximizar o potencial dos tratores 7R ou 8R equipados com tomada de força (TDF) frontal e elevador frontal. Esta gadanheira-condicionadora de 1000 rpm pode ser combinada com as seguintes gadanheiras-condicionadoras de 1000 rpm para aumentar a produtividade:

• Gadanheira-condicionadora de arrasto lateral
• Gadanheira-condicionadora de montagem lateral
• Gadanheira-condicionadora com articulação central
• Gadanheira-condicionadora dupla de montagem traseira

Com a nova gadanheira-condicionadora dupla de montagem traseira, R870R, R950R e R990R, consegue-se uma produtividade inigualável com larguras de corte de desde 8,7 m (28,5 pés) até 9,9 m (32,5 pés) numa única passada.



Incluem-se as correntes de batente inferior para utilização nos tratores sem deteção da posição do elevador frontal. Durante a ceifa, o braço frontal fica numa posição flutuante para permitir um melhor seguimento do contorno do solo. A máquina está assentada sobre correntes de batente na posição inferior reconfigurada. É preciso um conjunto de suporte de correntes para a parte frontal (RE327692) para acoplar as correntes do batente inferior num trator 8R.

Utilizam-se os cilindros hidráulicos para elevar e baixar a plataforma de corte durante as manobras nas cabeceiras.

• Não se utiliza o engate frontal para elevar ou baixar a plataforma de corte
• Utiliza-se a válvula de telecomando (VTC) de ação única para elevar a plataforma.
• O funcionamento do cilindro de elevação deve ser independente do funcionamento do elevador frontal.

A potência é transmitida desde a tomada de força (TDF) de 1000 rpm na parte frontal do trator através das caixas de engrenagens até à barra de corte.

• A posição standard para a caixa de engrenagens principal utiliza a rotação no sentido horário (determinado pelo sentido da deslocação) da TDF frontal.
  • É possível inverter a caixa de engrenagens para uso com tratores cuja TDF frontal tem o sentido anti-horário (determinado pelo sentido da deslocação)
• A barra de corte está protegida por uma embraiagem de deslizamento e por uma embraiagem de avanço
• A barra de corte está montada de forma segura dentro do chassis, o que garante resistência e durabilidade

A potência é transmitida aos discos giratórios através de engrenagens totalmente fechadas, em banho de óleo para assegurar um funcionamento suave, silencioso e fiável.

• Para garantir a facilidade de manutenção, a base de corte tem lubrificação permanente: não é preciso trocar o óleo
• Os discos giratórios de alta velocidade cortam inclusive nas condições mais difíceis. Os discos giram com um regime de 2986 rpm.
• Todos os discos oferecem um diâmetro de corte orbital de 440 mm (17,3 pol.).
• O design de baixo perfil permite um corte rente ao solo num ângulo plano, o que ajuda a prevenir danos aos discos e lâminas.
• A engrenagem de pinhão é fácil de retirar da parte superior da barra de corte para fins de manutenção
  • É fácil retirar as engrenagens intermediárias da área de acesso após à retirada da engrenagem de pinhão

Barra de corte com troca rápida das lâminas

Esta barra de corte foi desenvolvida para aumentar a produtividade reduzindo significativamente o tempo de indisponibilidade da máquina devido à troca das lâminas. O tempo necessário foi reduzido desde três minutos por lâmina para segundos. É uma maneira eficiente de poupar 40 minutos de tempo de manutenção com uma gadanheira-condicionadora F350R.



Todos os discos oferecem um diâmetro de corte orbital de 440 mm (17,3 pol.). O modelo F310R está equipado com sete discos e o modelo F350R com oito. O operador só tem de inserir a ferramenta especial (unida à gadanheira-condicionadora) entre o disco e a lâmina acionada por mola, empurrar para baixo e retirar a lâmina. Não se perde nenhuma peça durante o processo da troca.



O conforto do operador é ainda maior porque as lâminas utilizadas na barra de corte QKE estão concebidas para oferecerem a mesma altura de corte que a barra de corte clássica, 35 mm (1,4 pol.). Estas lâminas, que têm uma superfície cortante dupla, são a única opção para garantir uma excelente qualidade de corte e uso eficiente com a barra de corte QKE (sem acumulação de culturas, fácil retorno à posição de corte).

Ajusta-se a altura de corte modificando o braço tensor no engate frontal. O intervalo de corte é de 35 mm a 85 mm (1,4 a 3,3 polegadas).

Os produtores devem estar pendentes das condições climatéricas na altura de colher. Devem cortar com maior rapidez, com um condiconamento eficiente, com cordões ou espalhamento amplo.

• Os dedos de aço provocam o impacto necessário na planta para retirar o revestimento ceroso

• O modelo F310R está equipado com quatro dedos com forma de V e 76 dedos retos nos dois lados do rotor de condicionamento.

• O modelo F350R está equipado com quatro dedos com forma de V e 100 dedos retos nos dois lados do rotor de condicionamento.

• Isso acelera o processo de secagem e requer pouca manutenção

Para melhorar a produtividade:

• Há cinco posições de condicionamento disponíveis com duas velocidades de rotação de 755 ou 1000 rpm.

• Para mudar a velocidade, utiliza-se um botão seletor simples na caixa de engrenagens

É possível conseguir as dimensões desejadas do cordão graças aos defletores ajustáveis:

• Entre 1,2 e 2,4 m (3,9 a 7,9 pés) nos modelos F310R e F350R
• Entre 1,3 e 3,2 m (4,3 e 10,5 pés) nos modelos R870R, R950R e R990R
• Está disponível a opção de espalhamento amplo em todas as máquinas quando é preciso realizar uma secagem muito rápida.

É possível conseguir um condicionamento adequado numa ampla gama de culturas quando o condicionador está corretamente ajustado.



O rotor de condicionamento não foi concebido para o condiconamento de culturas leguminosas. No entanto, se for necessário, escolha o efeito de condicionamento leve com a velocidade de rotação de 755 rpm e coloque a alavanca de ajuste do rotor de condicionamento na posição mínima.

É possível conseguir um condicionamento adequado numa ampla gama de culturas quando o condicionador está corretamente ajustado.

Como funciona um rotor de condicionamento:

Conforme o feno é cortado pelas lâminas giratórias, os dedos recolhem as culturas e transportam-nas através da máquina: Os martelos são de oscilação livre para reduzir os danos ao condicionador no caso de impacto com pedras ou outros objetos sólidos.



Conforme passam as culturas, entram em contacto com a cobertura de condicionamento e com as outras culturas: A ação de abrasão retira a superfície encerada do caule da cultura para permitir a evaporação mais rápida da humidade.



O ponto de articulação da cobertura de condicionamento também é ajustável para proporcionar uma gama mais ampla de intensidades de condicionamento.

A velocidade de rotação dos martelos também afetará o grau de condicionamento.



É possível escolher duas velocidades do rotor movendo o seletor de velocidade na caixa de engrenagens. A velocidade alta proporcionará um condicionamento eficiente e a velocidade inferior proporcionará um condicionamento mais suave.



Com o seletor na posição do coelho, o rotor gira com uma velocidade de 1000 rpm. Com o seletor na posição da tartaruga, o rotor gira com uma velocidade de 755 rpm.

Rolos condicionadores

Os rolos condicionadores Square Flex são ideais para alfafa, mas também para forragem resistente, como sorgo, ou relvas, como aveia ou erva do sudão. O grande diâmetro de 24 cm (9,45 pol.) permite uma boa capacidade de processamento e garante um fluxo suave do material sem que este se cole aos rolos.



É possível regular a pressão de condicionamento até 500 kg/m (336 lb/pés) ao rodar um parafuso de ajuste central, situado nas barras de torção. Este ajuste permite um amplo intervalo da pressão de condicionamento.



Os rolos duplos animados são acionados diretamente por transmissões duplas isentas de manutenção. Tal permite a sincronização entre os dois rolos para que nunca seja necessário efetuar o ajuste.



Os rolos condicionadores Square Flex estão disponíveis apenas nas gadanheiras condicionadoras F310R e R950R.

O espaço disponível para o cordão depende do espaçamento das rodas e da largura dos pneus. A largura do cordão com as gadanheira-condicionadoras F310R e F350R de montagem frontal pode ser mais estreita do que a dos cordões produzidos por uma gadanheira-condicionadora dupla de montagem traseira caso sejam ajustados os escudos de formação, de tal forma que o trator não passe por cima do cordão que seja produzido.

Formação de cordões com a gadanheira-condicionadora de montagem frontal

A largura do cordão desejada pode ser facilmente alcançada soltando a pega em cada lado e movendo os defletores do cordão até à posição desejada. É possível ajustar a largura do cordão desde 1,2 a 2,4 m (3,9 a 7,9 pés) para os modlos F310R e F350R.

Formação de cordões com a gadanheira-condicionadora de montagem traseira

Os escudos de formação dos cordões podem ser ajustados facilmente para controlar o fluxo de material. Isso permite que o operador adapte a largura do cordão aos requisitos da colheita.



É fácil ajustar os escudos de formação dos cordões de acordo com os requisitos da colheita. Não é necessário o uso de ferramentas para ajustar os escudos de formação dos cordões. É possível ajustar a largura do cordão em cada unidade desde 1,3 a 3,2 m (4,3 á 10,5 pés).



Está disponível a opção de espalhamento amplo nas máquinas quando é preciso realizar uma secagem muito rápida. O conjunto está composto por palhetas que são instaladas atrás da cobertura de acondicionamento. Ao utilizar o conjunto de espalhamento amplo, é possível ajustar a largura dos cordões para ser aproximadamente igual que a largura de corte da plataforma.

A tecnologia de Troca Rápida das Lâminas é fornecida de série para esta máquina. Esta tecnologia foi desenvolvida para aumentar a produtividade reduzindo significativamente o tempo de indisponibilidade da máquina devido à troca das lâminas.



O tempo necessário para a troca foi reduzido de três minutos por lâmina para aproximadamente 15 segundos. É uma forma eficiente de poupar 40 minutos de tempo de manutenção em cada plataforma.



O modelo F310R está equipado com sete discos e o modelo F350R com oito discos; cada disco tem duas lâminas. O operador só tem de inserir a ferramenta especial (unida à gadanheira-condicionadora) entre o disco e a lâmina acionada por mola, empurrar para baixo e retirar a lâmina. Não se perde nenhuma peça durante o processo da troca.



O conforto do operador é ainda maior porque as lâminas utilizadas na barra de corte da Troca Rápida das Lâminas têm um design especial e proporcionam uma altura de corte de 35 mm a 85 mm (1.4 a 3.35 in.). Estas lâminas, que têm uma superfície cortante dupla, são as únicas a garantir uma excelente qualidade de corte e uso eficiente com a barra de corte da Troca Rápida das Lâminas: não há acumulação de culturas e há um fácil retorno à posição de corte.



As grandes explorações agrícolas, os grupos de maquinaria e os alugadores necessitam de um rendimento de alta qualidade e de uma manutenção fácil:

• as barras de corte trabalham rápido, com trabalho de alta qualidade e uma configuração fiável.
• Lâminas giratórias a 360 graus para melhor produtividade
• Cada disco está protegido contra os impactos fortes com um ponto de separação situado na transmissão do disco.
• Todos os módulos e as engrenagens intermediárias podem ser trocados de forma rápida e fácil.

Visando oferecer um rendimento de alta qualidade, a barra de corte é uma base de corte em banho de óleo e acionada por engrenagens:

• Todos os discos oferecem um diâmetro de corte orbital de 440 mm (17.3 in.).
• Com sete discos, a largura de corte será de 3,1 m (10.2 ft).
• A velocidade do disco é 2986 rpm.

Para garantir a facilidade de manutenção, a base de corte tem lubrificação permanente:

• não é preciso trocar o óleo.
• Os discos estão equipados com tecnologia de Troca Rápida das Lâminas.
• A altura de corte está entre 35 e 85 mm (1.4 a 3.35 in.).
