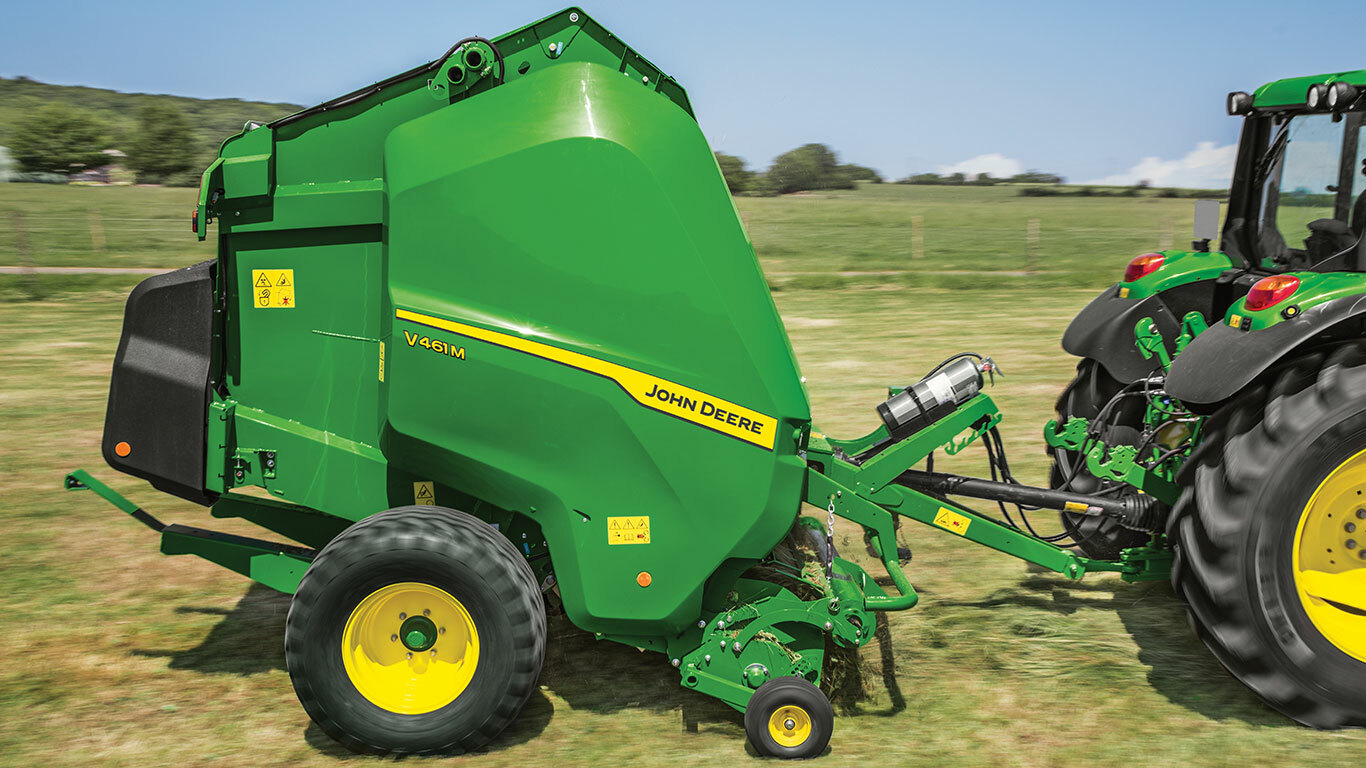

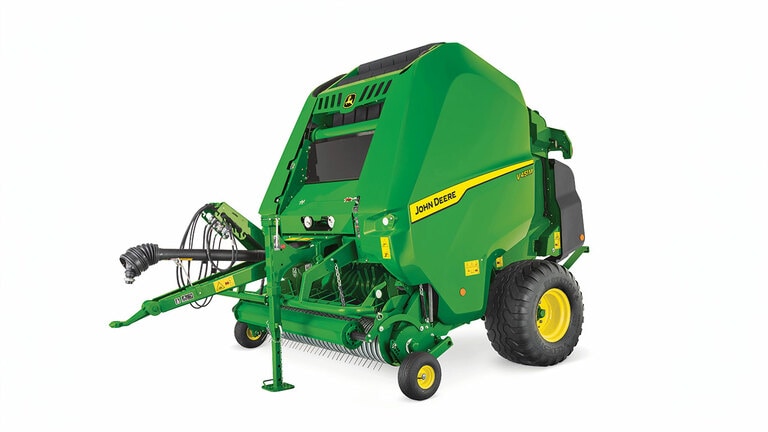

O verdadeiro enfardamento multiculturas onde a velocidade é essencial. Repleta de características, esta enfardadeira é um conjunto de valor elevado que oferecerá um rendimento fiável ano após ano.
Esquerda, recolhedor com pista excêntrica; direita, recolhedor sem pista excêntrica
A versatilidade tem sido um dos principais critérios ao conceber as enfardadeiras da série M. Devido aos curtos intervalos de condições meteorológicas adequadas e uma quantidade crescente de culturas difíceis, como silagem pesada, os produtores não querem arriscar perder mais tempo durante a campanha.
A tecnologia de pista excêntrica proporciona uma solução eficiente para estas necessidades. O design tradicional dos desbarbadores deixa pouco espaço entre os dedos do recolhedor e o alimentador do rotor, enquanto o movimento dos dedos ajuda a evitar as compactações. A tecnologia sem pista excêntrica exige o uso de desbarbadores longos, criando uma zona morta entre os dedos e o rotor. Adicionalmente, os dedos fixos podem compactar facilmente as culturas em condições aderentes, provocando obstruções que devem ser eliminadas manualmente.
Tendo em conta o potencial desgaste do componente, o recolhedor com pista excêntrica apresenta uma velocidade de viragem de 18 por cento inferior à anterior geração de enfardadeiras, ao mesmo tempo que foram implementados rolamentos de ambos os lados das barras de dedos. As alavancas das excêntricas são feitas de aço forjado e o tamanho do rolamento das excêntricas aumentou 36 por cento. Todos estes pontos garantem uma vida útil do componente bastante longa.
Recolhedor - quatro barras de dedos - de série
Barras de dedos em forma de L, no comprimento total
As enfardadeiras da série M estão disponíveis com um recolhedor de série. São oferecidas duas opções de largura para o recolhedor:
Ambos os recolhedores foram concebidos de uma forma semelhante, inspirados pelas conhecidas enfardadeiras da série 900 e utilizando os mesmos componentes que as enfardadeiras de câmara fixa da série M:
Relativamente a outras enfardadeiras de fardos cilíndricos da John Deere, o recolhedor de série não necessita de qualquer proteção de um parafuso de cisalhamento ou embraiagem excêntrica - os dedos foram concebidos para se dobrarem no caso de existirem objetos estranhos ou numa possível sobrecarga. O sistema geral é globalmente protegido pela capacidade de dobragem dos dedos, os quais foram testados ao longo de centenas de horas de dobragem e oferecem uma vida útil prolongada. Os rolamentos esféricos vedados de cada lado permitem uma condução silenciosa durante um longo período de tempo.
De forma a proporcionar uma boa capacidade de deslizamento durante anos, os desbarbadores do recolhedor são fabricados a partir de aço galvanizado de alta qualidade que evita que o material enferruje.
O design do recolhedor de série cumpre a maioria das expetativas de explorações agrícolas de grande e média dimensão, especialmente para produtores que enfardam principalmente culturas secas ou que colhem alguma silagem.
Recolhedor - cinco barras de dedos - Premium
Barras de dedos feitas a partir de um tubo e reforço de cruzeta central
Para uma maior robustez e capacidade do recolhedor, as enfardadeiras da série M podem ser fornecidas com uma opção de recolhedor Premium. Em comparação com a opção de recolhedor de série, o recolhedor Premium inclui:
O recolhedor Premium possui a mesma velocidade de rotação que o recolhedor de série, o que significa que ao incluir uma barra de dedos adicional, a capacidade de recolha é aumentada diretamente 25 por cento. Os dedos do recolhedor Premium da John Deere foram concebidos para se dobrarem para potencialmente substituir o parafuso de cisalhamento ou a segurança de sobrecarga da embraiagem excêntrica. Tendo em consideração os dedos de 6,0 mm de diâmetro, a capacidade de admissão máxima do recolhedor é aumentada para 18 kW, um valor que frequentemente não é atingido por máquinas que utilizam um recolhedor protegido com um parafuso de cisalhamento ou excêntricas.
Para colher os cordões de maiores dimensões de forma confortável para o operador, o recolhedor Premium da John Deere possui uma largura de 2,20 m, com uma distância entre dedos de 1,92 m. O recolhedor Premium da John Deere é compatível com o rotor RotoFlow HC Premium (dispositivo não cortante) e o MaxiCut™ HC13 Premium (pré-picador com 13 lâminas). Devido à capacidade de recolha maximizada, esta opção é recomendada para produtores que enfardam um volume significativo de silagem húmida ou culturas pesadas.
O rotor e os sem-fins convergentes estão alinhados num único eixo
Esquerda, rotor de alta capacidade (HC); direita, design de rotor tradicional
Ao utilizar o rotor Premium HC - um dispositivo implementado nas enfardadeiras de fardos cilíndricos da John Deere, desde 2012 - o sistema de alimentação da série M oferece:
O resultado geral é otimizar o fluxo de culturas que evitam todas as áreas mortas onde as culturas permanecem por muito tempo.
Este fluxo de cultura regular e suave garante uma elevada capacidade de alimentação, especialmente em culturas curtas tais como palha fina ou silagem viscosa.
Design premium do rotor com dedos que envolvem totalmente o tubo
As enfardadeiras de fardos cilíndricos da série M podem ser entregues com a solução não cortante RotoFlow HC Premium. Todas as outras enfardadeiras de fardos cilíndricos da John Deere estão equipadas com um alimentador do rotor:
Na parte superior das especificações standard, o rotor Premium apresenta as seguintes características:
O design do RotoFlow HC Premium foi usado nas enfardadeiras de câmara variável da John Deere e demonstrou uma capacidade inigualável (a John Deere série 900 detém o recorde mundial de produtividade oficial) e versatilidade elevadíssima.
A opção RotoFlow HC Premium é disponibilizada apenas com recolhedores (de série ou Premium) de 2,2 m. Este rotor não é compatível com um recolhedor de série de 2 m.
Rotor MaxiCut™ HC 13 Premium
Lâminas protegidas individualmente
Como alternativa ao RotoFlow HC Premium, as enfardadeiras da série M podem ser entregues com o rotor MaxiCut™ HC 13 Premium. Tal como o sistema não cortante, o rotor apresenta as seguintes características:
As funções de pré-picador também oferecem:
O MaxiCut™ HC 13 Premium é disponibilizado com os recolhedores de série e Premium, independentemente do comprimento.
Rotor MaxiCut™ HC 25 Premium com recolhedor Premium
Seleção do conjunto de lâminas a partir da cabina
O MaxiCut™ HC 25 Premium representa uma nova oportunidade para os agricultores utilizarem uma enfardadeira de fardos cilíndricos de gama média. Este rotor reutiliza os componentes da V4X1R e inclui as mesmas características do MaxiCut™ HC 13 Premium, para além de dois conjuntos de lâminas independentes:
Ao utilizar ambos os conjuntos de lâminas em simultâneo (25 lâminas acionadas), dependendo das condições do campo e da cultura, a potência absorvida pela unidade de corte pode aumentar substancialmente em comparação com operações em que é utilizado um único conjunto de lâminas (13 lâminas acionadas). Isto pode levar a uma redução significativa da velocidade de operação no campo.
Para assegurar a melhor experiência de utilizador, a opção do MaxiCut™ HC 25 Premium apenas pode ser combinada com a capacidade do recolhedor Premium e da enfardadeira ISOBUS.
A opção do MaxiCut™ HC 25 Premium apenas está disponível na Alemanha e Áustria.
Todas as máquinas com pré-picador são entregues com um conjunto de tampões das ranhuras das lâminas de série. Ao utilizar o recolhedor MaxiCut™ HC Premium sem lâminas, o pó e os restos de culturas podem entrar nas ranhuras das lâminas. Isto impede que as lâminas regressem à posição de corte e obriga a que as obstruções tenham de ser retiradas manualmente para soltar as lâminas.
Os tampões das ranhuras das lâminas ocupam o lugar das lâminas quando as culturas não estão a ser cortadas. Os orifícios do sistema de piso rebatível são, em seguida, enchidos, o que permite uma nova ligação fácil e rápida das lâminas. Ao picar, os tampões das ranhuras das lâminas são guardados num prático suporte situado no lado direito da enfardadeira
Hardox é uma marca registada da SSAB Tunnplat AB Limited.
40 mm de espaço livre sob o rotor
A cinemática paralela evita obstruções verificadas com outros conceitos
As enfardadeiras da série M são entregues de série com um sistema de desobstrução de piso rebatível. Em caso de obstrução o piso rebatível é controlado a partir do monitor simultaneamente ou independentemente das lâminas. Ao baixar o piso rebatível, a cinemática paralela tem um espaço livre extra na parte inferior do rotor e nos sem fins convergentes, de 40 mm.
Ao fornecer um espaço livre constante o piso rebatível da John Deere evita obstruções existentes nas enfardadeiras ao usar um piso móvel com dobradiças dianteiras e traseiras. Não é necessária uma abertura enorme (que por vezes provoca perdas de cultura), são apenas necessários alguns centímetros para remover a obstrução.
O piso rebatível de largura completa elimina as obstruções debaixo dos sem-fins convergentes
As piores obstruções normalmente acontecem ao virar com a enfardadeira. Em tais situações, as culturas são bloqueadas por baixo dos sem-fins convergentes e a obstrução deve ser removida manualmente. O piso rebatível exclusivo da John Deere apresenta uma largura total para proteção em toda a largura do recolhedor e do rotor. Mesmo em caso de obstrução ao nível dos sem-fins convergentes, a obstrução pode ser facilmente removida pelo operador a partir da cabina.
Fardos com 1,65 m x 1,21 m são considerados pesados
Tal como as enfardadeiras das séries G, M e R, a enfardadeira V451M apresenta uma largura de câmara de prensagem de 1,21 m. Em comparação com a geração anterior de enfardadeiras com diâmetros de fardos similares, os fardos são até 3,6 por cento maiores do que os anteriores. Considerando que os fardos ligeiramente maiores têm uma densidade similar, isso é uma enorme vantagem.
O diâmetro dos fardos da enfardadeira V451M pode ser ajustado de 1,0 m até 1,65 m utilizando para isso o monitor. O diâmetro máximo de 1,65 m representa um acréscimo de 10 cm em comparação com a geração anterior. Isto permite aos produtores produzir fardos até 17 por cento maiores do que as enfardadeiras 854 anteriores e facilita a produção de fardos semelhantes de feno e palha com 1,60 m.
O progresso em termos de diâmetro dos fardos pode ser acompanhado a partir do monitor, independentemente da escolha de monitor.
Cilindros específicos para o portão traseiro e sistema de densidade, mais um bloqueio mecânico para o portão traseiro
A densidade é definida e controlada a partir do monitor durante a utilização do monitor de alfaias 1100
A câmara de prensagem da V451M fornece um fardo de densidade elevada independentemente do diâmetro do fardo ou do tipo de cultura. Um par de cilindros dedicados aplica força ao braço de densidade enquanto que ganchos mecânicos bloqueiam firmemente o portão traseiro na posição fechada. Outro par de cilindros gere a abertura/fecho do portão traseiro e evita potenciais interferências entre as duas funções e a perda de tensão para as correias. Quando a enfardadeira possui um monitor de alfaias 1100 ou outro monitor ISOBUS, os seguintes parâmetros de pressão poderão ser ajustados/controlados a partir desse monitor:
Quando a enfardadeira está equipada com o monitor BaleTrak™ Plus, os seguintes parâmetros de pressão poderão ser ajustados/controlados a partir desse monitor:
Com o monitor BaleTrak™ Plus, a densidade do fardo é facilmente ajustada a partir da válvula hidráulica da enfardadeira através de um botão, uma solução simples mas eficiente para que os operadores não tenham de mudar as definições hidráulicas várias vezes ao dia. A densidade do fardo pode ser controlada a partir da cabina usando um indicador hidráulico na parte frontal da enfardadeira.
A densidade do núcleo brando não pode ser ajustada. O sistema remove a pressão hidráulica total para a cablagem de densidade.
Ao fornecer um núcleo solto no fardo, a função do núcleo brando é particularmente útil ao enfardar feno que tem uma mistura residual ou ao enrolar fardos manualmente.
Os três rolos da câmara de prensagem facilitam a rotação do fardo
As correias de grampo podem ser substituídas ou reparadas rapidamente e por um custo reduzido
A câmara de prensagem V451M apresenta um rolo de arranque e dois rolos frontais, orientados para uma rotação rápida da cultura em caso de recolha de silagem curta ou culturas frágeis.
O arranque simples de fardos é fornecido através de três rolos, evitando o padrão agressivo da correia que muitas vezes provoca a acumulação de cultura. As seis correias - derivadas das tradicionais correias John Deere do tipo diamante - mantêm as três dobras mas adotam um padrão macio. Este padrão (semelhante ao das enfardadeiras da série R) é quase insensível ao desgaste.
As correias estão todas unidas graças a atadores do tipo MATO® comprovados e duráveis. Em caso de problemas, as correias podem ser facilmente removidas e reparadas, algo que não era possível com um design de correia infindável.
Devido à geometria inicial da câmara de prensagem vazia, as enfardadeiras V451M apresentam um núcleo em formato estrela comparável com o oferecido pelas enfardadeiras com câmara de prensagem fixa. Esta forma em estrela garante um desenrolar simples do fardo, independentemente das definições de densidade.
Segundo rolo acionador da correia
A V451M pode ser equipada com um segundo rolo para correia de transmissão, fornecendo aderência extra ao enfardar culturas húmidas tal como a silagem grossa. Em tais condições, este segundo rolo evita a derrapagem da correia e permite que as correias rodem nas piores condições.
O segundo rolo acionador da correia fabricado em metal é acionado através do seguimento normal da corrente. Não são necessárias correntes extra nem complicados sistemas de embraiagem para acionar o rolo. Graças a uma roda livre, o segundo rolo acionador da correia só é ativado em caso de deslizamento da correia.
O segundo rolo acionador da correia é opcional com o sistema de alimentação RotoFlow HC Premium, enquanto que é instalado de fábrica com o pré-picador. Dois rolos de limpeza são também incluídos na opção com o objetivo de impedir que as culturas fiquem presas nas correias e que causem a derrapagem da correia.
É também oferecido um segundo rolo acionador da correia como acessório através do tradicional canal de conjunto de instalação no campo.
MATO é uma marca comercial da MATO GmbH & Co.
A V451M e a V461M podem ser entregues com a moderna arquitetura ISOBUS (por exemplo, em conjunto com o monitor de alfaias 1100) ou com o simples, tradicional e fiável monitor BaleTrak™ Plus.
Monitor BaleTrak™ Plus
Para operadores que procuram um monitor simples, eficiente e comprovado, os monitores BaleTrak™ Plus podem ser fornecidos com as enfardadeiras da série M.
Este monitor oferece:
Todas as funções são facilmente controladas através de um botão e de uma função lógica, permitindo um início rápido da enfardadeira. O monitor com um ecrã grande em cristal líquido (LCD) garante um controlo confortável, enquanto a estrutura robusta proporciona a necessária durabilidade esperada de um componente eletrónico da John Deere.
Monitor de alfaias 1100 atraente e intuitivo
Ligação ao monitor de alfaias 1100 com a cablagem de cabina (fornecida)
Graças à arquitetura ISOBUS, o monitor de alfaias 1100 oferece aos operadores controlo total sobre a V451M ou V461M com o simples toque de um dedo. Este monitor ISOBUS possui um ecrã a cores com 11 cm na diagonal com teclas retroiluminadas.
O monitor de alfaias 1100 permite uma gestão completa da enfardadeira por parte dos operadores, incluindo as funções que se seguem e além das funções do BaleTrak™ Plus:
Ligação da enfardadeira ao monitor integrado na cabina do trator
Para operadores que já utilizem um monitor certificado ISOBUS externo ou integrado, as enfardadeiras da série M podem ser entregues sem um monitor. Graças à conectividade ISOBUS, basta estabelecer ligação entre a enfardadeira e o trator/monitor e começar a enfardar.
A opção sem monitor oferece as mesmas funções e informações do que a solução de monitor de alfaias 1100.
B-Wrap é uma marca comercial da Tama Plastic Industry.
| Controlo da densidade | ||||
|---|---|---|---|---|
| Indicação do tamanho do fardo | ||||
| Recolhedor regular - Barras | Quatro |
| Tamanho | Diâmetro 1,0 a 1,65 m 3,3 a 5,4 ft Largura 1,21 m 3,97 ft |
|---|
| Peso de base | 4000 kg 8818,5 lb |
|||
|---|---|---|---|---|
| Comprimento | Portão fechado Com rampa de descarga dos fardos - 5,31 m 17,4 ft |
|||
| Altura | ||||
| Largura |
| Câmara de prensagem | Variável - seis correias atadas + dois rolos frontais + rolo de arranque | |||
|---|---|---|---|---|
| Indicação do tamanho do fardo | ||||
| Controlo da densidade |
| Tipo | ||||
|---|---|---|---|---|
| Largura | Interior Entre dedos - 1,66 m 5,5 ft 2,0 m 6,56 ft |
|||
| Transmissão | Pista de cames | |||
| Barras | Quatro | |||
| Rodas auxiliares | Fixas ou giratórias | |||
| Material dos despojadores | Aço galvanizado | |||
| Sistema compressor de linha | Escudo compressor ou rolo compressor |
| Rotor | RotoFlow HC Premium | |||
|---|---|---|---|---|
| Sistema de desobstrução | Piso rebatível de largura completa com cinemática paralela |
| Largura | Interior Entre dedos - 1,92 m 6,3 ft 2,2 m 7,22 ft |
|||
|---|---|---|---|---|
| Transmissão | Pista de cames | |||
| Barras | Quatro ou cinco | |||
| Rodas auxiliares | Fixas ou giratórias | |||
| Material dos despojadores | Aço galvanizado ou aço inoxidável | |||
| Sistema compressor de linha | Escudo compressor ou rolo compressor |
| Rotor | ||||
|---|---|---|---|---|
| Lâminas | 13 | |||
| Espaçamento entre as lâminas | 80 mm 3,15 in. |
|||
| Sistema de desobstrução | Piso rebatível de largura completa com cinemática paralela |
| Rotor | ||||
|---|---|---|---|---|
| Lâminas | ||||
| Espaçamento entre as lâminas | ||||
| Sistema de desobstrução |
| Controlo | Desde o monitor | |||
|---|---|---|---|---|
| Tipo | De série Apenas cintagem com rede Capacidade para dois rolos de rede Opcional Cintagem com rede e com corda O sistema de rede localiza-se na porta de descarga |
|||
| Suportes de corda | Opcional - dois braços de corda independentes | |||
| Capacidade da bola de corda | Oito bobinas de corda |
| Consola do monitor para o trator | BaleTrack Plus ou monitor 1100 para implementos | |||
|---|---|---|---|---|
| Portão fechado | Sim | |||
| Formação de fardos | Sim | |||
| Tamanho do fardo | Sim | |||
| Fardo quase completo | Sim | |||
| Fardo completo | Sim | |||
| Cintagem automática | Sim | |||
| Fardo de dimensões irregulares | Sim |
| De série | 15/55-17 | |||
|---|---|---|---|---|
| Opcional | 500/50-17 500/55-20 |
| Proteção da transmissão | Embraiagem de excêntricas | |||
|---|---|---|---|---|
| Velocidade da TDF | 540 rpm 113 kW 151,5 hp |
| Manutenção/correntes | Lubrificação automática da corrente de série Lubrificação dos rolamentos - lubrificadores centralizados ou sistema de lubrificação automática (cartucho) |
|||
|---|---|---|---|---|
| A data em que a informação foi obtida | 2 de fevereiro de 2018 |
