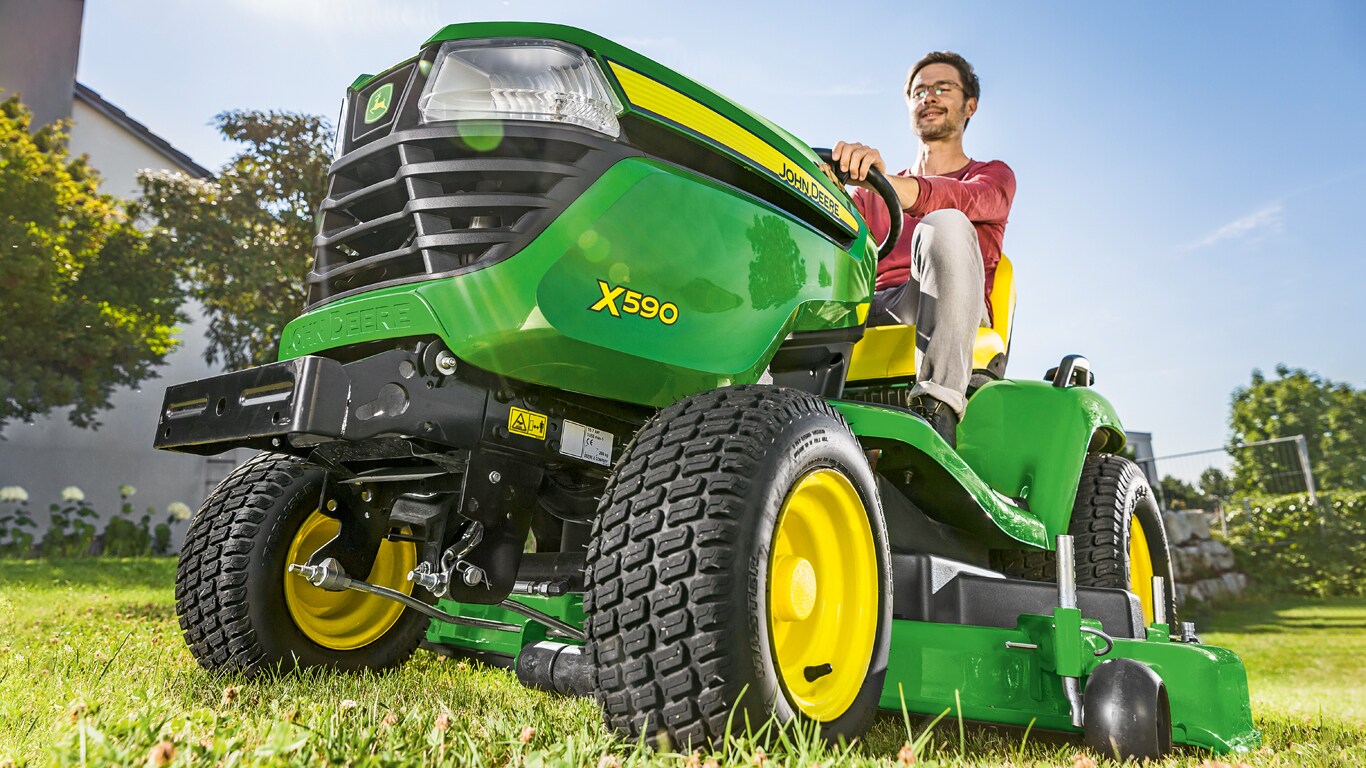

X590Minitractores

Motor de dois cilindros em V com funcionamento suave

Capô com aberturas para a saída de ar do motor

O trator é acionado por um sistema motor John Deere iTorque, uma excelente combinação de prestações do motor e um exclusivo design do capô que proporciona máxima capacidade de arrasto, bem como um arrefecimento uniforme e uma grande durabilidade. As características chave do motor incluem:

• Grande cilindrada de 726 cc (44,3 pol. cúb)
• 16,7 kW com 3250 rpm
• Design de 2 cilindros em V com arrefecimento a ar
  • Alta potência e excelente rendimento
  • Potência suave e silenciosa
  • Fácil arranque
• As características de qualidade incluem:
  • Camisas dos cilindros em ferro fundido
  • Válvulas em culatra
  • Lubrificação à pressão total
  • Filtro de óleo substituível
  • Filtro de ar de duas etapas
• O motor de arranque com solenóide assegura a facilidade de arranque, inclusive em tempo frio

• Injeção eletrónica de combustível (EFI)

  • A injeção eletrónica de combustível (EFI) mede a quantidade correta de combustível diretamente em cada cilindro do motor para quaisquer condições de funcionamento.
  • Simplifica os arranques e o aquecimento do motor porque elimina a necessidade do operador utilizar um afogador.
  • O consumo de combustível é 10 por cento inferior que um motor com carburador.

• Controlo de acelerador eletrónico

  • O controlo de acelerador eletrónico funciona em combinação com a injeção eletrónica de combustível (EFI) para ajustar eletronicamente a mistura de ar e combustível, para aumentar o binário conforme a necessidade e para poder manter a velocidade de funcionamento do motor sob carga.
  • As velocidades de avanço e a velocidade de funcionamento das lâminas da plataforma de corte mantêm-se constantes, inclusive em condições de relva pesada, visando melhorar a produtividade e a qualidade do corte.
    • Os reguladores mecânicos não respondem com a rapidez suficiente para manter uma velocidade de motor constante.
  • Há um aumento de binário para avisar o operador antes de que o motor fique parado.
  • O controlo de acelerador eletrónico do modelo X590 é disponibilizado pela primeira vez no setor da jardinagem particular.

Injeção eletrónica de combustível e controlo de acelerador eletrónico

Painel de instrumentos do minitrator X590, sem necessidade de afogador

Válvula de entrada de ar com acionamento elétrico

Não é preciso nenhum controlo por afogador no motor com injeção eletrónica de combustível (EFI) porque um servo motor controla a válvula borboleta de admissão de ar e o fluxo de ar. Nos arranques a ffrio, o atuador fechará a válvula, facilitando o arranque do motor - sem necessidade de utilizar a alavanca do afogador. Os arranques são rápidos e fáceis - inclusive para operadores sem experiência.

As prestações avançadas do motor oferecem as seguintes vantagens:

• Rendimento melhorado.

  • O tempo de corte é reduzido dado que o controlo de acelerador eletrónico mantém o motor a funcionar à velocidade ideal, respondendo de forma instantânea quando a plataforma passa de relva leve para relva pesada.
  • A qualidade do corte é melhorada, especialmente em condições de corte difíceis, uma vez que o controlo de acelerador eletrónico mantém as lâminas da plataforma de corte a girarem à máxima velocidade, proporcionando, assim, uma qualidade de corte otimizada e uma boa distribuição dos resíduos. Na limpeza de neve, o facto de se manter a velocidade do ventilador permite uma distribuição consistente da neve.

• O tempo útil é maior.

  • Os arranques rápidos e fiáveis são habituais, exatamente como ocorre nos automóveis modernos. A injeção eletrónica de combustível (EFI) mede automaticamente o combustível, incluindo o combustível adicional necessário para arrancar um motor frio. Elimina-se a afogação desnecessária de um motor já quente. Não é preciso ajustar o carburador conforme a altitude.
  • Não ocorre nenhum problema relacionado com o afogador posto que este é eliminado, garantindo assim a confiança do operador e arranques rápidos inclusive com temperaturas de ambiente frias (uso de aparelhos limpa-neves). O cabo do acelerador mecânico é substituído por uma conexão elétrica que não sofre desgaste ou congelamento.

• O custo da propriedade é menor.

  • A injeção eletrónica do combustível (EFI) mede de forma precisa o combustível a cada cilindro do motor. O consumo de combustível poderá ser aproximadamente 10 por cento inferior do que num trator similar com carburador.
  • Os gastos de manutenção serão menores porque haverá menos reclamações relacionadas com arranques difíceis, bloqueio do vapor, falhas de ignição, efeito de dieseling ou velas de ignição com funcionamento defeituoso.

• O trator X590, incluindo o motor, está coberto por uma garantia de 4 anos/500 horas aplicável a todos os componentes*.

Alternador de volante

Um alternador no volante proporciona uma grande capacidade de recarregar rapidamente a bateria e o equipamento elétrico, como as luzes ou um pulverizador:

• Capacidade de carga de 15 amp
• Com regulador para manter a bateria com plena carga, sem risco de sobrecarga

*O prazo está limitado aos anos ou às horas de uso, seja qual for o primeiro entre os dois, e varia segundo o modelo. Para mais informações, consulte a GARANTIA LIMITADA PARA NOVA MAQUINARIA JOHN DEERE DE ESPAÇOS VERDES E VEÍCULOS UTILITÁRIOS na JohnDeere.com ou a ligação JohnDeere.ca/TUWarranty.

O depósito de combustível tem uma capacidade de 16,7 litros (4,4 U.S. gal)

Depósito de combustível

A qualidade dos componentes do sistema de alimentação aumentam o rendimento e a facilidade de manipulação:

• Grande capacidade de 16,7 litros
• A boca de enchimento de grande tamanho do depósito de combustível, de 7,6 cm (3 pol.)
  • situada no guarda-lamas esquerdo
  • facilita o abastecimento e evita derramamentos de combustível
• Tampa de combustível vedada e com corrente de segurança
  • Reduz as perdas de combustível por evaporação
  • Reduz o risco de perder a tampa

Prático indicador de combustível no painel de instrumentos

• Indicador de combustível tipo automotivo no painel de instrumentos
  • Fácil leitura desde o assento do trator
  • Reduz o risco de esgotar o combustível
  • Elimina paragens para abastecimento desnecessários

X380 com plataforma de corte Accel Deep 48A

Plataforma de corte Accel Deep 48A

A plataforma de corte Accel Deep de 122 cm (48 pol.) tem um design profundo, com a parte superior plana e de aço estampado que oferece excelência em termos de qualidade do corte, produtividade, limpeza, durabilidade e versatilidade. Oferecem-se um rendimento otimizado e uma excelente dispersão dos resíduos, inclusive com velocidades de corte elevadas:

• 12,3 cm (4,83 pol.) de profundidade em todo o alojamento da plataforma, visando conseguir um rendimento ótimo no corte, no mulching e na recolha dos resíduos.
• O design de aço estampado elimina os bordos afiados e os ângulos onde o material poderia acumular-se e reduzir o rendimento no corte
• A plataforma de corte está suspensa no veículo, visando conseguir um corte suave e nivelado
  • As rodas ajustáveis da plataforma de corte, posicionadas justamente acima do nível do solo, ajudam a suavizar o trabalho de corte

Qualidade de corte excelente

Parte superior da plataforma de corte 48A (mostra-se uma plataforma de corte similar à do minitrator série X700)

Parte inferior da plataforma de corte 48A (mostra-se uma plataforma de corte similar à do minitrator série X700)

A plataforma de corte profunda e estampada oferece uma qualidade de corte excelente. Permite bastante espaço para a saída do material cortado e suspenso sem ser cortado de novo:

• dado que há menos cortes repetitivos, é possível aproveitar melhor a potência para o corte da relva que entra, algo que melhora muito a capacidade do cortador.
  • Ajuda a manter uma qualidade de corte excelente com velocidades de corte mais elevadas
• O fluxo desimpedido do material para fora da área de descarga impede que o material cortado interfira com o corte da relva que entra, permitindo que as lâminas façam um corte limpo no material que está a entrar.
• Inclusive no modo de mulching, o corte é mais homogéneo do que o de outros designs porque a maior profundidade permite a circulação contínua, otimiza o corte repetitivo e assegura uma distribuição regular dos resíduos.

Produtividade - fazer o trabalho rápido

Lado direito da plataforma de corte Accel Deep 48A

A plataforma de corte profunda e estampada oferece uma alta produtividade, que permite realizar o trabalho com rapidez. Permite que o material cortado e suspenso possa sair da plataforma de corte com rapidez, reduzindo assim o corte repetido e deixando mais potência disponível para o processamento da relva que entra:

• Melhora muito a capacidade da plataforma de corte de manter um excelente rendimento de corte em condições difíceis e com velocidades superiores.

A grande abertura de descarga tem a altura e a largura necessárias para admitir uma maior quantidade de material:

• Permite uma descarga homogénea e suave dos resíduos com qualquer velocidade de corte
• Reduz as possibilidades de obstruções, algo que é especialmente importante ao trabalhar com relva húmida, espessa ou densa e ao recolher os resíduos
• O ventilador Power Flow™ 54A funciona com maior rapidez, oferecendo 20 por cento mais ar do que o ventilador Power Flor 54X.

Limpeza - tanto para a máquina como para o operador

Plataforma de corte Accel Deep 48A

Plataforma de corte Accel Deep 48A

A parte superior plana da plataforma estampada está otimizada para manter a própria plataforma e o operador limpos:

• Há menos espaços onde os materiais poderiam acumular-se na parte superior da plataforma de corte e debaixo da mesma.
  • A parte superior da plataforma de corte mantém-se mais limpa, reduzindo assim o tempo e os esforços necessários para a limpeza e a manutenção
  • A parte inferior da plataforma é auto-limpante para manter um rendimento ótimo sem a acumulação de material que pudesse interferir com o fluxo do ar e dos resíduos
  • Há menos necessidade de limpar e eliminar os resíduos de material acumulados na parte inferior da plataforma de corte
• A profundidade da plataforma de corte Accel Deep minimiza a quantidade de material que se escapa da parte frontal da plataforma de corte
  • A quantidade de material solto que poderia acumular-se no operador ou na plataforma de corte é limitada
  • Inclusive no caso do material que sai do tubo de descarga, há menos corte repetitivo, os resíduos são maiores e há menos probabilidades de que terminem por acumular-se no operador
  • O mulching impede a descarga completa do material e o acessório MulchControl™ significa que o mulching é uma solução prática para a maioria das situações de corte.

A limpeza da plataforma de corte (tanto a parte superior como a inferior) é uma das atividades de manutenção mais frequentes:

• O design plano da parte superior reduz o número de espaços onde o material poderia ficar acumulado e facilita a limpeza do material que se acumula.
• As tampas acionadas por molas facilitam o acesso às áreas dos fusos para que seja possível realizar a limpeza sem ferramentas.

Saída de limpeza do cortador de relva

Saída de limpeza com conetor para mangueira

Inclui-se uma saída de lavagem que facilita a lavagem da parte inferior da plataforma de corte:

• O adaptador apropriado para a extremidade da mangueira pode ser comprado localmente para a conexão ou a saída de limpeza.

A durabilidade superior faz parte do design

Tampa rebatível do alojamento do fuso

Roda fácil de ajustar e reforço lateral da plataforma de corte

A plataforma de corte 48A tem alojamentos robustos para os fusos, de tal forma que as lâminas fiquem perfeitamente alinhadas inclusive depois de anos de serviço em condições difíceis:

• As nervuras no alojamento da plataforma aumentam a robustez nos pontos necessários.
• A plataforma 48A tem um peso total 23 por cento superior ao da plataforma de corte Edge Xtra de 122 cm (48 pol.).

O design com transmissão por correia de baixa tensão reduz a carga lateral sobre os rolamentos inferiores do motor e sobre os rolamentos da plataforma de corte, permitindo uma vida útil mais longa.

A plataforma de corte 48A tem um para-choques lateral com haste de aço inoxidável e diâmetro de 16 mm (5/8 pol.) que oferece uma maior robustez e proteção.

A pintura em duas fases, electroforese e em pó, proporciona proteção adicional contra a oxidação.

Defletor do acessório MulchControl fechado

Manípulo MulchControl

• O manípulo MulchControl está situado na parte superior da plataforma de corte e é utilizado para abrir e fechar o defletor de descarga.
• O operador tem de sair da máquina para poder ativar ou desativar o modo mulching.
• A troca de mulching para descarga lateral ou vice-versa é feita em poucos segundos.

O acessório MuchControl é apropriado para as seguintes situações de corte:

• Mulching habitual, com descarga lateral quando a relva é muito alta
• Descarga lateral habitual, mas gostava de poder fechar o tubo de descarga para controlar os resíduos
• Mulching sempre na relva principal, mas descarga lateral habitual em relvas secundárias
• Recolher resíduos, mas ir mais longe antes de ter de esvaziar os sacos

O acessório MulchControl permite que o operador controle os resíduos. Agora o operador pode ter todas as vantagens do mulching com a possibilidade de trocar facilmente para a descarga lateral ou a recolha caso seja necessário.

No modo de descarga lateral, o acessório MulchControl ainda fará mulching com aproximadamente um terço do material. Portanto, o modo de descarga lateral é na verdade um modo de mulching parcial. Isso pode ser uma vantagem na descarga lateral ou na recolha, porque ajuda a reduzir a quantidade de material que é descarregado. Outras vezes, poderia ser uma desvantagem:

• Ao cortar relvas resistentes do sul, por exemplo as variedades Zoysia e Bermuda
• Ao cortar em condições húmidas e de grande crescimento, por exemplo na região do Norte-Oeste Pacífico dos Estados Unidos
• Quando é desejável uma recolha e limpeza de relva ótimas

Versatildiade - facilidade de troca entre os modos de descarga lateral, mulching e recolha

A plataforma de corte 48A está concebida para a máxima versatilidade, facilitando muito a troca do modo de descarga da plataforma de corte para outro.

• Graças ao acessório MulchControl opcional instalado (juntamente com as lâminas especiais para mulching), é possível trocar desde a descarga lateral para o mulching ou vice-versa com só acionar uma alavanca.
• É possível utilizar o sistema Power Flow de recolha traseiro com o acessório MulchControl e as lâminas instalados - a única coisa que tem de ser feita é colocar a alavanca MulchControl na posição de descarga lateral.

Opção MulchControl

O acessório MulchControl para a plataforma de corte 48A torna o mulching mais prático em muitas situações de corte, porque não só faz um trabalho de mulching excelente mas também permite converter o cortador facilmente quando é mais desejável realizar uma descarga lateral ou recolher os resíduos de relva do jardim. As vantagens de fazer mulching com os resíduos de relva incluem:

• Uma relva com boa aparência
• Os resíduos de relva não são aspirados no operador, nos caminhos ou nos canteiros de flores
• Menor necessidade de utilizar fertilizantes
• Elimina-se o esforço necessário para deitar fora os resíduos

Como funciona o acessório MulchControl

Defletor do acessório MulchControl aberto

Defletor do acessório MulchControl fechado

O acessório MulchControl é um design inovador e simples com uma fácil utilização e manutenção:

• O acessório MulchControl inclui defletores para controlar o fluxo de material debaixo da plataforma de corte.
  • A área da lâmina de corte esquerda está totalmente fechada e otimizada para o mulching, portanto fará o mulching inclusive quando o cortador estiver no modo de descarga lateral.
  • Os defletores ao redor das lâminas central e direita estão otimizados para o mulching quando o defletor de descarga está fechado.

Recolhedor traseiro Power Flow com capacidade de 230 litros (6,5 bu)

Recolhedor traseiro opcional

Ventilador Power Flow

O ventilador Power Flow 48A é fácil de instalar e limpar, porque oscila para fora da plataforma de corte para permitir um acesso fácil.

X590 com plataforma de corte Accel Deep 54A

Plataforma de corte Accel Deep 137 cm (54 pol.)

A plataforma de corte Accel Deep de 137 cm (54 pol.) tem um design profundo, com a parte superior plana e de aço estampado que oferece excelência em termos de qualidade do corte, produtividade, limpeza, durabilidade e versatilidade. Oferecem-se um rendimento otimizado e uma excelente dispersão dos resíduos, inclusive com velocidades de corte elevadas:

• 12,3 cm (4,83 pol.) de profundidade em todo o alojamento da plataforma, visando conseguir um rendimento ótimo no corte, no mulching e na recolha dos resíduos.
• O design de aço estampado elimina os bordos afiados e os ângulos onde o material poderia acumular-se e reduzir o rendimento no corte
• A plataforma de corte está suspensa no veículo, visando conseguir um corte suave e nivelado
  • As rodas ajustáveis da plataforma de corte, posicionadas justamente acima do nível do solo, ajudam a suavizar o trabalho de corte

Qualidade de corte excelente

Parte superior da plataforma de corte 54A

Parte inferior da plataforma de corte 54A

A plataforma de corte profunda e estampada oferece uma qualidade de corte excelente. Permite bastante espaço para a saída do material cortado e suspenso sem ser cortado de novo:

• dado que há menos cortes repetitivos, é possível aproveitar melhor a potência para o corte da relva que entra, algo que melhora muito a capacidade do cortador.
  • Ajuda a manter uma qualidade de corte excelente com velocidades de corte mais elevadas
• O fluxo desimpedido do material para fora da área de descarga impede que o material cortado interfira com o corte da relva que entra, permitindo que as lâminas façam um corte limpo no material que está a entrar.
• Inclusive no modo de mulching, o corte é mais homogéneo do que o de outros designs porque a maior profundidade permite a circulação contínua, otimiza o corte repetitivo e assegura uma distribuição regular dos resíduos.

Produtividade - fazer o trabalho rápido

Lado direito da plataforma de corte Accel Deep 54A

A plataforma de corte profunda e estampada oferece uma alta produtividade, que permite realizar o trabalho com rapidez. Permite que o material cortado e suspenso possa sair da plataforma de corte com rapidez, reduzindo assim o corte repetido e deixando mais potência disponível para o processamento da relva que entra:

• Melhora muito a capacidade da plataforma de corte de manter um excelente rendimento de corte em condições difíceis e com velocidades superiores.

A grande abertura de descarga tem a altura e a largura necessárias para admitir uma maior quantidade de material:

• Permite uma descarga homogénea e suave dos resíduos com qualquer velocidade de corte
• Reduz as possibilidades de obstruções, algo que é especialmente importante ao trabalhar com relva húmida, espessa ou densa e ao recolher os resíduos
• O ventilador Power Flow™ 54A funciona com maior rapidez, oferecendo 20 por cento mais ar do que o ventilador Power Flor 54X.

Limpeza - tanto para a máquina como para o operador

Plataforma de corte Accel Deep 54A

Plataforma de corte Accel Deep 54A

A parte superior plana da plataforma estampada está otimizada para manter a própria plataforma e o operador limpos:

• Há menos espaços onde os materiais poderiam acumular-se na parte superior da plataforma de corte e debaixo da mesma.
  • A parte superior da plataforma de corte mantém-se mais limpa, reduzindo assim o tempo e os esforços necessários para a limpeza e a manutenção
  • A parte inferior da plataforma é auto-limpante para manter um rendimento ótimo sem a acumulação de material que pudesse interferir com o fluxo do ar e dos resíduos
  • Há menos necessidade de limpar e eliminar os resíduos de material acumulados na parte inferior da plataforma de corte
• A profundidade da plataforma de corte Accel Deep minimiza a quantidade de material que escapa da parte frontal da plataforma de corte
  • A quantidade de material solto que poderia acumular-se no operador ou na plataforma de corte é limitada
  • Inclusive no caso do material que sai do tubo de descarga, há menos corte repetitivo, os resíduos são maiores e há menos probabilidades que terminem por se acumular no operador
  • O mulching impede a descarga completa do material e o acessório MulchControl™ significa que o mulching é uma solução prática para a maioria das situações de corte.

A limpeza da plataforma de corte (tanto a parte superior como a inferior) é uma das atividades de manutenção mais frequentes:

• O design plano da parte superior reduz o número de espaços onde o material poderia ficar acumulado e facilita a limpeza do material que se acumula.
• As tampas acionadas por molas facilitam o acesso às áreas dos fusos para que seja possível realizar a limpeza sem ferramentas.

Saída de limpeza do cortador de relva

Saída de limpeza com conetor para mangueira

Inclui-se uma saída de limpeza que facilita a lavagem da parte inferior da plataforma de corte:

• O adaptador apropriado para a extremidade da mangueira pode ser comprado localmente para a conexão ou a saída de limpeza.

Defletor do acessório MulchControl fechado

Manípulo MulchControl

• O manípulo MulchControl está situado na parte superior da plataforma de corte e é utilizado para abrir e fechar o defletor de descarga.
• O operador tem de sair da máquina para poder ativar ou desativar o modo mulching.
• A troca de mulching para descarga lateral ou vice-versa é feita em poucos segundos.

O acessório MuchControl é apropriado para as seguintes situações de corte:

• Mulching habitual, com descarga lateral quando a relva é muito alta
• Descarga lateral habitual, mas gostaria de poder fechar o tubo de descarga para controlar os resíduos
• Mulching sempre na relva principal, mas descarga lateral habitual em relvas secundárias
• Recolher resíduos, mas ir mais longe antes de ter de esvaziar os sacos

O acessório MulchControl permite que o operador controle os resíduos. Agora o operador pode ter todas as vantagens do mulching com a possibilidade de trocar facilmente para a descarga lateral ou a recolha caso seja necessário.

No modo de descarga lateral, o acessório MulchControl ainda fará mulching com aproximadamente um terço do material. Portanto, o modo de descarga lateral é na verdade um modo de mulching parcial. Isso pode ser uma vantagem na descarga lateral ou na recolha, porque ajuda a reduzir a quantidade de material que é descarregado. Outras vezes, poderia ser uma desvantagem:

• Ao cortar relvas resistentes do sul, por exemplo as variedades Zoysia e Bermuda
• Ao cortar em condições húmidas e de grande crescimento, por exemplo na região do Norte-Oeste Pacífico dos Estados Unidos
• Quando é desejável uma recolha e limpeza de relva ótimas

A durabilidade superior faz parte do design

Tampa rebatível do alojamento do fuso

Roda fácil de ajustar e reforço lateral da plataforma de corte

A plataforma de corte 54A tem alojamentos robustos para os fusos, de tal forma que as lâminas fiquem perfeitamente alinhadas inclusive depois de anos de serviço em condições difíceis:

• As nervuras no alojamento da plataforma aumentam a robustez nos pontos necessários.
• A plataforma 54A tem um peso total 3 por cento superior ao da plataforma de corte Edge Xtra de 137 cm (54 pol.).

O design com transmissão por correia de baixa tensão reduz a carga lateral sobre os rolamentos inferiores do motor e sobre os rolamentos da plataforma de corte, permitindo uma vida útil mais longa.

A plataforma de corte 54A tem um para-choques lateral com haste de aço inoxidável e diâmetro de 16 mm (5/8 pol.) que oferece uma maior robustez e proteção.

A pintura em duas fases, electroforese e em pó, proporciona proteção adicional contra a oxidação.

Versatilidade - facilidade de troca entre os modos de descarga lateral, mulching e recolha

A plataforma de corte 54A está concebida para a máxima versatilidade, facilitando muito a troca do modo de descarga da plataforma de corte para outro.

• Graças ao acessório MulchControl opcional instalado (juntamente com as lâminas especiais para mulching), é possível trocar desde a descarga lateral para o mulching ou vice-versa com só acionar uma alavanca.
• É possível utilizar o sistema Power Flow de recolha traseiro com o acessório MulchControl e as lâminas instalados - a única coisa que tem de ser feita é colocar a alavanca MulchControl na posição de descarga lateral.

Opção MulchControl

O acessório MulchControl para a plataforma de corte 54A torna o mulching mais prático em muitas situações de corte, porque não só faz um trabalho de mulching excelente mas também permite converter o cortador facilmente quando é mais desejável realizar uma descarga lateral ou recolher os resíduos de relva do jardim. As vantagens de fazer mulching com os resíduos de relva incluem:

• Uma relva com boa aparência
• Os resíduos de relva não são aspirados no operador, nos caminhos ou nos canteiros de flores
• Menor necessidade de utilizar fertilizantes
• Elimina-se o esforço necessário para deitar fora os resíduos

Como funciona o acessório MulchControl

Defletor do acessório MulchControl aberto

Defletor do acessório MulchControl fechado

O acessório MulchControl é um design inovador e simples com uma fácil utilização e manutenção:

• O acessório MulchControl inclui defletores para controlar o fluxo de material debaixo da plataforma de corte.
  • A área da lâmina de corte esquerda está totalmente fechada e otimizada para o mulching, portanto fará o mulching inclusive quando o cortador estiver no modo de descarga lateral.
  • Os defletores ao redor das lâminas central e direita estão otimizados para o mulching quando o defletor de descarga está fechado.

Recolhedor traseiro Power Flow com capacidade de 230 litros (6,5 bu)

Recolhedor traseiro opcional

Ventilador Power Flow

O ventilador Power Flow é fácil de instalar e limpar, porque oscila para fora da plataforma de corte para permitir um acesso fácil.

Cilindro da direção assistida

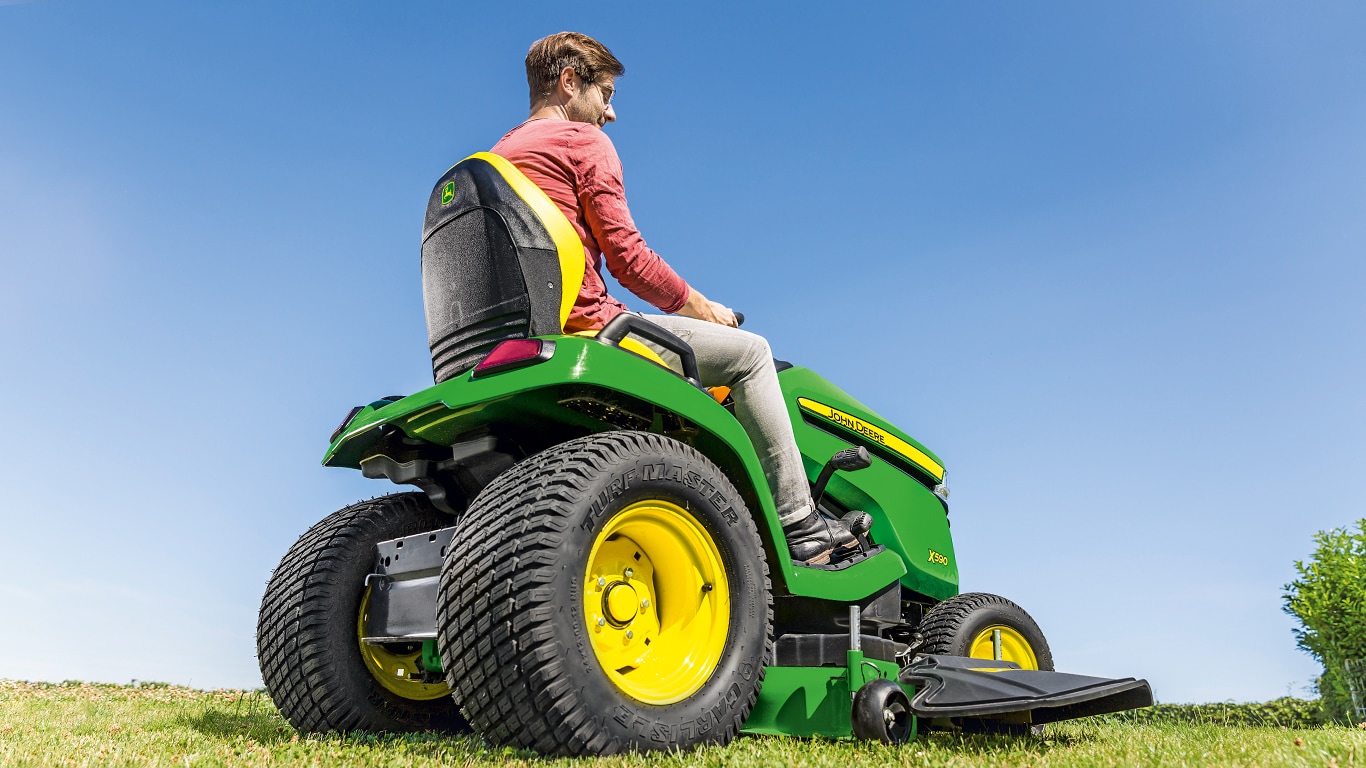

X590 a cortar numa curva fechada

A direção com assistência hidráulica é equipamento de série:

• Permite um controlo tipo automotivo
• Reduz a fadiga do operador e aumenta a produtividade
• Raio de viragem reduzido para uma manobrabilidade excelente
• Coluna de direção ajustável para máxima comodidade do operador

Prática elevação hidráulica

Alavanca de elevação hidráulica

A prática alavanca de elevação hidráulica facilita o controlo de altura da plataforma ou acessório:

• A alavanca de elevação hidráulica está situada sobre o painel de instrumentos, do lado do volante de direção.
• A elevação hidráulica permite controlar os acessórios com facilidade, rapidez e sem esforço.
• As hastes de elevação permitem a flutuação do acessório.

Transmissão hidrostática

Grupos giratórios de êmbolos

A transmissão hidrostática integrada (IHT) inclui os grupos da bomba hidrostática e os grupos de rotação do motor no mesmo alojamento que o cárter do diferencial e a carcaça do eixo:

• Design de êmbolos de alta eficiência
• A redução das superfícies de vedação reduz o risco de fugas

Quando combinada com os comandos por pedais, a transmissão hidrostática funciona de modo semelhante à transmissão automática dum automóvel, razão pela qual muitas vezes se utiliza o termo "automática" para a descrever.

As principais características do sistema de transmissão são as seguintes:

• Os grupos de rotação do motor e a bomba de grande tamanho asseguram um funcionamento eficiente e uma vida útil prolongada.
• As carcaças estendem-se ao longo dos eixos para suportarem cargas pesadas
• Pedais de controlo Twin Touch™ que facilitam as mudanças rápidas e precisas de velocidade e sentido de avanço.
• Travões de disco em banho de óleo internos eficientes e de longa duração
• Sistema de travagem de pedais que retorna os pedais de controlo em ponto morto ao realizar travagens de emergência
• Mecanismo de retorno que fecha a válvula de roda livre quando se pisa no pedal do travão para arrancar o motor

Filtro substituível

Controlo de cruzeiro standard

Controlo de cruzeiro

O controlo de cruzeiro faz parte do equipamento de série: Mantém a velocidade de trabalho do trator durante o corte de grandes superfícies ou durante o transporte do trator.

Assistência à tração (bloqueio do diferencial)

Comando de assistência à tração

A assistência à tração faz parte do equipamento de série:

• A assistência à tração distribui a potência entre as duas rodas motrizes aumentando a tração.
• O pedal da assistência à tração é fácil de alcançar no caso de necessidade.

Controlos

Comandos e indicadores (volante retirado)

Painel de instrumentos (mostra-se o trator X590)

O painel integrado tem um design limpo e atrativo e comandos ergonómicos para um uso fácil:

• Os comandos estão codificados por cores, para que o operador os possa identificar facilmente.
• O acesso aos comandos, que estão localizados de forma lógica, é fácil de alcançar.
• O interruptor da tomada de força (TDF) permite que o operador ponha os seus dedos debaixo, como se fosse uma pega tipo T, e puxe para cima para uma ativação fácil.
• O interruptor da opção de inversão das alfaias (RIO) é um botão amarelo que é fácil de ver e utilizar.
• Para simplificar o funcionamento do limpa-neves, é possível ativar a opção de retorno à posição (RTP) com a mesma mão que eleva ou bloqueia o limpa-neves.
• O controlo por bloqueio no caso dos modelos com elevação por pedal e o controlo hidráulico da elevação no caso dos modelos com sistemas de elevação assistidos, bem como o bloqueio do pedal do travão são alavancas pivotantes para reduzir os esforços necessários.
• A ativação do controlo de cruzeiro é por meio de um botão estilo automotivo.
• Os comandos separados do regime do motor e do afogador facilitam o arranque e o aquecimento do motor com temperaturas frias.
  • A alavanca do afogador é acionada por mola para eliminar a possibilidade de que o trator funcione involuntariamente com o afogador parcialmente fechado.
• O design funcional dos comandos do acelerador e do afogador confere uma aparência de qualidade e uma sensação de comodidade.

Painel de visualização

A - Precaução/ paragem B - Tomada de força (TDF) C - Estado de carga da bateria D - Travão de estacionamento E - Presença do operador F - Contador de horas G - Manutenção

H - Pressão baixa do óleo do motor I - Falha do motor J - Símbolo do regime do motor K - Regime do motor L - Intervalo de melhor corte M - Indicador do nível de combustível

O novo painel de instrumentos tem o mesmo aspeto e funcionamento que o de um automóvel moderno. A sequência de arranque aciona as luzes e os calibradores para indicar que estão a funcionar:

• O painel tem um design tipo cockpit escuro para minimizar as distrações que poderiam afetar o operador.
• O painel tem retro-iluminação para assegurar a visibilidade noturna.
  • A visibilidade noturna é especialmente útil ao utilizar limpa-neves.
• O contador de horas faz com que seja fácil saber quando é preciso realizar a troca do óleo, bem como outras tarefas de manutenção.
• O indicador eletrónico do nível do combustível mostra o nível do combustível em tempo real.
• Um taquímetro mostra a velocidade do motor de forma gráfica.
  • Os gráficos da zona alvo informam o operador sobre qual grupo de velocidade do motor deverá ser utilizado para conseguir a melhor qualidade de corte.
• Um indicador avisa o operador quando a TDF está em funcionamento.
• As brilhantes luzes de aviso e paragem chamam a atenção do operador quando há informações importantes no painel de instrumentos.
  • É possível prevenir danos e reduzir os custos das reparações prestando atenção aos problemas de forma antecipada.
• Os operadores são avisados do problema se tentam utilizar a plataforma de corte com os bloqueios da TDF, do assento ou dos travões de estacionamento inadequados.
  • Os indicadores também são úteis para identificar os motivos pelos quais a TDF ou o motor podem ter sido desligados quando um bloqueio foi insuficiente.
• Os operadores recebem avisos se a voltagem da bateria for muito baixa, normal ou excessiva.
• A luz de indicação de serviço acende-se para mostrar que foi gravado um código de diagnóstico de erro.
  • O sistema de diagnóstico a bordo oferece códigos de anomalias para uso por mecânicos com a formação devida.
    • Por exemplo, um mecânico poderá testar a funcionalidade do interruptor e a continuidade do circuito sem necessidade de ferramentas.

O controlo por pedais Twin Touch™, de fácil manipulação, possui um controlo de cruzeiro

Controlo por pedais Twin Touch

Botão de controle de cruzeiro no painel de instrumentos

Os pedais Twin Touch controlam a velocidade e a direção do deslocamento:

• O controlo do acelerador, similar ao de um automóvel, garante uma manipulação simples.
• O operador pode mudar o sentido de avanço sem levantar os pés da plataforma.
• A ampla superfície dos pedais proporciona ao operador uma comodidade superior.

Controlo de cruzeiro

O controlo de cruzeiro faz parte do equipamento de série:

• Para ativar, prima o botão de cruzeiro e carregue até que o pé se separe do pedal de avanço.
• Para realizar uma paragem de emergência, acione o pedal de travão ou o pedal de avanço para desconetar o controlo de cruzeiro.

Ajuste de altura da plataforma de corte

Ajuste de altura da plataforma de corte

Um comando giratório permite ajustar a altura de corte de forma rápida e simples:

• A altura de corte pode ser ajustada em incrementos de 6,4 mm (0,25 pol.) desde 2,5 mm a 10,2 mm (1 a 4 pol.)
• A plataforma de corte regressa à mesma altura predeterminada cada vez que se baixa.
• Onboard deck-leveling gauge and Exact Adjust tool conveniently located in the storage compartment under the seat

  • É utilizada em conjunto com os orifícios de Exact Adjust para obter um nivelamento simples e preciso da plataforma de corte, o que permite um rendimento de corte ótimo

Prática elevação hidráulica

Alavanca de elevação hidráulica

A prática alavanca de elevação hidráulica facilita o controlo de altura da plataforma ou acessório:

Controlo do travão de estacionamento

Travão de estacionamento

Ao pisar no pedal do travão, acionam-se os travões de disco em banho de óleo internos (maior durabilidade e vida útil) para parar de forma segura.

O comando do travão de estacionamento é fácil de alcançar e manipular. Mantém o pedal de travão bloqueado com segurança.

• A alavanca de elevação hidráulica está situada sobre o painel de instrumentos, do lado do volante de direção.
• A elevação hidráulica permite controlar os acessórios com facilidade, rapidez e sem esforço.
• As hastes de elevação permitem a flutuação do acessório.

A embraiagem TDF elétrica é prática e fácil de utilizar

Interruptor da TDF elétrica

A reforçada embraiagem da TDF elétrica é controlada por meio de um prático interruptor montado no painel.

Embraiagem da TDF para trabalhos pesados

Embraiagem da TDF

A embraiagem da TDF está concebida para funcionar durante muitos ciclos de conexão/ desconexão.

RIO permite que o operador corte a relva em marcha-atrás se considerar necessário

Controle do RIO

O corte de relva durante a condução em marcha-atrás é fortemente desaconselhado.

O operador que considerar necessário manter o cortador de relva em funcionamento enquanto se desloca na marcha-atrás deverá parar o veículo e, de seguida, levantar o interruptor da tomada de força (TDF) e mantê-lo na posição de inversão da alfaia enquanto pisa levemente no pedal de marcha-atrás. De seguida, o operador pode soltar o interruptor da TDF e seguir utilizando o cortador de relva.

Este procedimento deverá ser repetido cada vez que o operador decida manter conetado o cortador (ou outro equipamento acionado pela TDF) durante a marcha-atrás.

Chassis soldado reforçado

Suporte de contrapesos/ engate traseiro

O chassis está fabricado em aço soldado, formado e reforçado e soldado em zonas chave para aumentar ainda mais a resistência.

• O chassis está fabricado de material de 2,66 mm (0,105 pol.) de espessura
• A placa traseira de engate está fabricado em aço de 6,4 mm (0,25 pol.) e completa o conjunto do chassis.
• A placa traseira de engate pode ser equipada com até quatro contrapesos tipo mala Quik-Tatch de 19 kg (42 lb).
• O para-choques dianteiro standard pode suportar até 4 contrapesos Quik-Tatch de 19 kg (42 lb).

O eixo dianteiro e os fusos das rodas estão reforçados

Eixo dianteiro de ferro fundido

O eixo dianteiro está construído com ferro fundido nodular:

• Alta capacidade e resistência aos impactos
• Não cede com cargas pesadas ou impactos

Utilizam-se casquilhos substituíveis no pivô central do eixo e nos fusos de direção:

• Proporcionam uma excelente resistência ao desgaste.
• A cavidade de lubrificação situada entre os casquilhos mantém a lubrificação e a suavidade na direção entre as lubrificações.
• Os lubrificadores situados em cada fuso são fáceis de lubrificar.

Fusos de direção dianteiros

Fuso de direção

Os fusos de direção dianteiras são resistentes e de longa duração:

• Têm suficiente força para suportar acessórios pesados
  • Fusos de ferro fundido de 25.4 mm (1 pol.) de diâmetro.
• Proporcionam uma longa vida útil às superfícies de rolamentos
  • Rolamentos de rodas dianteiros de 25.4 mm (1 pol.) de diâmetro
• Os rolamentos de esferas de precisão vedados das rodas dianteiras não requerem manutenção e asseguram uma longa duração

Sistema do equipamento de montagem traseiro for para trabalho pesado para facilitar a instalação de uma variedade de equipamentos

Sistema de montagem do equipamento de traseira

Um equipamento para trabalho pesado de montagem do sistema de é usado:

• Inclui estrutura forte suportes com uma combinação de furos de montagem na placa do Levante de trator que os pinos de aceitar ou com rebaixo os parafusos para apoiar a equipamentos pesados montados na traseira
• Conecte facilmente equipamento opcional ao trator
• Pode suportar a carga de equipamentos pesados montados na traseira, como os sistemas de coleta de material

Estilo atrativo

Respiros do capô lateral

Os contornos suaves e arredondados conferem uma aparência moderna e cheia de estilo:

• O design do capô inclui eficientes saídas de ar laterais de grande tamanho.
  •  Melhor refrigeração do motor
  • Nível sonoro reduzido na plataforma do operador
• O ar quente é evacuado por meio da grelha frontal, longe do operador.
• O capô totalmente fechado é feito de material moldado em cores
  • Reduz o som
  • Não fica com amolgadelas e não se oxida
• A grelha distintiva, a grande área de descanso para os pés e o amplo guarda-lamas de uma só peça completam o conjunto de design.

Dois faróis proporcionam uma visibilidade excelente

Faróis de alta qualidade

Os faróis fazem parte do equipamento de série.

Os faróis de alta qualidade facilitam e tornam mais seguro o trabalho ao anoitecer:

• Duas lâmpadas de 27 W proporcionam uma iluminação excelente para melhorar a visibilidade quando se trabalha no final da tarde.
• Os faróis são controlados com facilidade por meio de um interruptor situado no painel de instrumentos.
• Os faróis são concebidos para proporcionarem um padrão de iluminação ótimo para cortar a relva e limpar neve.

Os controlos do painel de instrumentos estão codificados por cores para uma melhor identificação

Ecrã do painel de instrumentos similar ao de um automóvel

O posto do operador está concebido para oferecer comodidade e facilitar a manipulação de todos os comandos: Os comandos estão codificados por cores para facilitar a sua identificação.

Cómodo assento

Assento cortado e cosido confortável

Assento cortado e cosido confortável com apoios de braços opcionais

Um assento cortado e cosido com encosto alto de 53 cm (21 in.) proporciona uma condução suave e confortável, para além de um excelente apoio para o operador:

• Uma condução mais suave e mais confortável graças à presença de um maior volume de espuma, em relação a um assento moldado, e a um maior reforço lateral para estabilizar o operador em terrenos irregulares.
• Um aspeto visual melhorado pela almofada mais espessa, o reforço adicional no assento e no encosto e um logótipo John Deere bordado fazem com que este luxuoso assento pareça tão bom quanto realmente é.
• A maleabilidade de longa duração e a menor possibilidade do surgimento de fissuras são vantagens do processo de corte e costura, que não precisa de aquecimento durante o processo de fabrico e confere uma espessura de vinil mais uniforme.
• Os apoios de braços BM23761 opcionais oferecem um conforto e apoio adicionais.
• Caso a cobertura do assento seja danificada, tem ao seu dispor uma cobertura do assento substituível, disponível através do Departamento de Peças, a um custo de reparação reduzido.

Suspensão do assento ajustável

As molas do assento são ajustáveis ao peso do operador

A suspensão do assento pode ser facilmente ajustada para proporcionar conforto ao operador:

• O deslocamento de 17 cm (6,6 pol.) do assento permite ao operador sentar-se comodamente e acionar os controlos com facilidade.
• O operador pode ajustar longitudinalmente o assento de forma simples enquanto permanece sentado nele (15 posições).
• O assento inclui uma suspensão facilmente ajustável ao peso e à altura do operador.
  • As molas proporcionam suavidade de condução e não chegam a alcançar o seu limite de percurso.
  • A posição das molas é ajustável ao peso do operador.
• O assento é rebatível para preservar a sua superfície das inclemências meteorológicas.
  • O assento rebatido mantém a almofada protegida da chuva e do sol, proporcionando uma maior comodidade ao operador.

Assento profissional de duas peças opcional de 53 cm (21 in.), com suspensão de quatro barras e assento deslizante

Assento profissional de duas peças de 53 cm (21 in.)

Prático encosto reclinável

O assento profissional de duas peças de 53 cm (21 in.), com suspensão de quatro barras e assento deslizante, enviado com os Tratores X700 da Série Signature, está disponível como atualização do assento e da suspensão para todos os Tratores X500 Multi-Terrain (ano de fabrico 2006 e mais recentes). Os principais argumentos de venda para este assento incluem:

• Almofada do assento espessa para um conforto duradouro, mesmo após um dia inteiro de uso
• É possível ajustar o ângulo do encosto do assento para maximizar o conforto do operador
• A prática alavanca ao lado do assento permite desbloquear o encosto do assento para ajustar a posição
• A suspensão de quatro barras e o assento deslizante estão incluídos para um conforto adicional, aparafusados aos orifícios de montagem do guarda-lamas do trator
• Os apoios de braços de série estão incluídos para melhorar o apoio e a comodidade do operador, reduzindo a fadiga e aumentando a produtividade, especialmente após operações de corte prolongadas. Os apoios de braços são ajustáveis de acordo com as preferências do operador.

Volante de direção inclinável (trator X590)

Volante inclinável (posição mais baixa)

Volante inclinável (posição mais alta)

NOTA: O volante de direção inclinável não está disponível para tratores X584 com ano de fabrico 2018 e posterior.

• As cinco posições do volante de direção permitem ao operador escolher o ajuste mais cómodo (trator X590).

Conector rápido de 12 V

Ilustração da localização do conector rápido

É fornecido, como equipamento de série, um conector rápido de 12 V a meio do veículo, localizado sob a caixa de fusíveis do trator, para reduzir o tempo de instalação inicial de alguns acessórios que funcionam com base na corrente de 12 V do trator:

• O conector de quatro cavidades inclui a bateria, a ligação terra e os terminais de interruptor de chave, e pode ser ligado e desligado com o interruptor de ignição.

Apoio para pés de borracha

Apoio para pés de borracha

O apoio para pés de borracha aumentam a comodidade do operador:

• Contribuem a isolar os pés do operador das vibrações
• Design atrativo
• Superfície de desgaste de longa duração
• Reduzem os riscos de patinar, inclusive em superfícies húmidas

Porta-copos, caixa de ferramentas e pega de guarda-lamas

Há um porta-copos e uma bandeja de ferramentas com tampa situados no guarda-lamas, próximo ao assento do operador:

As pegas dos guarda-lamas facilitam o acesso ao trator.

Tomada de alimentação de 12 V standard

Inclui de série uma tomada de alimentação de 12 V para a conexão de acessórios elétricos.

O capô de uma só peça é fácil de abrir

Autocolante de intervalos de manutenção situado sob o capô

O capô de uma só peça abre facilmente para permitir a verificação e manutenção do motor:

• Os pontos de manutenção importantes situam-se facilmente ao alcance.
• É fornecido um autocolante de intervalos de manutenção no interior do capô do trator para maior conveniência no momento da manutenção do trator.
  • O motor de alta qualidade utilizado na Série X500 não exige uma mudança de óleo e de filtros a cada 8 horas, pois as melhorias introduzidas no processo de fabrico e na qualidade das peças, dos componentes e dos óleos eliminaram a necessidade desse requisito de mudança de óleo após um intervalo de tempo curto.

Filtros de combustível e do óleo do motor de simples manutenção

Os filtros de combustível e do óleo do motor, o tubo de verificação/enchimento do óleo e o tubo de drenagem do óleo estão expostos para facilitar a manutenção quando a capô está aberto.

Os orifícios Exact Adjust e o indicador de nivelamento da plataforma integrado facilitam o ajuste preciso da plataforma

O indicador de nivelamento da plataforma e ferramenta hexagonal são armazenados em baixo o assento do trator

Acceso a os orifícios Exact Adjust

A plataforma de corte deve estar nivelada de lado a lado e devidamente ajustada desde a parte dianteira para a traseira para dar o melhor rendimento de corte. A plataforma inclui uma ferramenta de calibração e uma ferramenta de cabeça hexagonal removíveis para fazer um ajuste fácil:

• O calibre e a ferramenta hexagonal estão convenientemente situados debaixo do assento do trator num compartimento especial de armazenamento
• As portas de nivelamento Exact Adjust situam-se em cada lado do posto do operador, acima dos pernos de ajuste de nível da gadanheira. A ferramenta de forma hexagonal permite um cómodo acesso para realizar um ajuste rápido e fácil da gadanheira, melhorando a qualidade de corte.

A característica Exact Adjust é equipamento de série em todos os tratores série Select™ X300 e X500:

• Não é necessário aceder à parte inferior da plataforma do guarda-lamas para ajustar o nível de corte.
• O indicador de nivelamento da plataforma, os orifícios Exact Adjust e a ferramenta hexagonal trabalham de forma combinada.
  • Nivelamento lateral da plataforma
  • Ajuste a quantidade correta de inclinação (na orientação longitudinal da plataforma)
  • Calibre a altura de corte de acordo com o ajuste do comando de ajuste da altura de corte
• O Exact Adjust simplifica o nivelamento da plataforma de corte quando está equipada com um ventilador Power Flow™.
  • Para conseguir a máxima qualidade de corte, a plataforma deve ser nivelada quando trabalha com ou sem ventilador auxiliar. A característica Exact Adjust facilita o ajuste.

Ferramenta de nivelamento da plataforma situada em baixo da plataforma

Ferramenta de cabeça hexagonal para nivelar a plataforma de corte

Consulte os procedimentos de ajuste corretos para cada modelo de trator no manual do operador. Os passos básicos de ajuste para nivelar corretamente a plataforma de corte incluem os seguintes:

• Estacione o trator numa superfície nivelada.
• Encha os pneus com a pressão correta.
• Consulte a etiqueta do comando de altura de corte situada na consola da máquina. Esta etiqueta mostra a posição de nivelamento da plataforma e a localização dos pontos de ajuste da mesma.
• Ajuste o comando da altura de corte na posição correta de nivelamento da plataforma de 6,4 cm (2,5 pol.).
• Ajuste as rodas do cortador de relva conforme necessário, para que não toquem no chão.
• Extraia o indicador de nivelamento da plataforma integrado, que está situado debaixo do assento.
• Utilize os orifícios Exact Adjust e a ferramenta para ajustar o nivelamento lateral da plataforma de corte, de tal forma que o indicador de nivelamento da plataforma só possa deslizar-se por baixo dos bordos esquerdo e direito da plataforma nos pontos de ajuste indicados.
  • Os pontos de ajuste traseiros esquerdo e direito situam-se abaixo do bordo da plataforma, próximo dos cantos.
• Ajuste o nivelamento longitudinal da plataforma de corte, conforme seja necessário.
  • Desaperte as porcas traseiras em cada lado da haste de elevação dianteira.
  • Gire as porcas dianteiras de ambos os lados no sentido horário para levantar a parte dianteira do cortador de relva ou no sentido anti-horário para a baixar, até que o indicador só possa deslizar-se por baixo do ponto de ajuste dianteiro.
    • O ponto de ajuste dianteiro está situado na parte dianteira central da plataforma.
  • Aperte as porcas traseiras quando o ajuste estiver concluído.
• Coloque novamente o indicador na sua posição de armazenamento.

OBS.: a ferramenta de ajuste fornecida com o trator é uma chave hexagonal esférica de 8 mm, com número de referência M162737. A extremidade arredondada permite um certo grau de alinhamento incorreto com o parafuso ao ajustar a plataforma.
