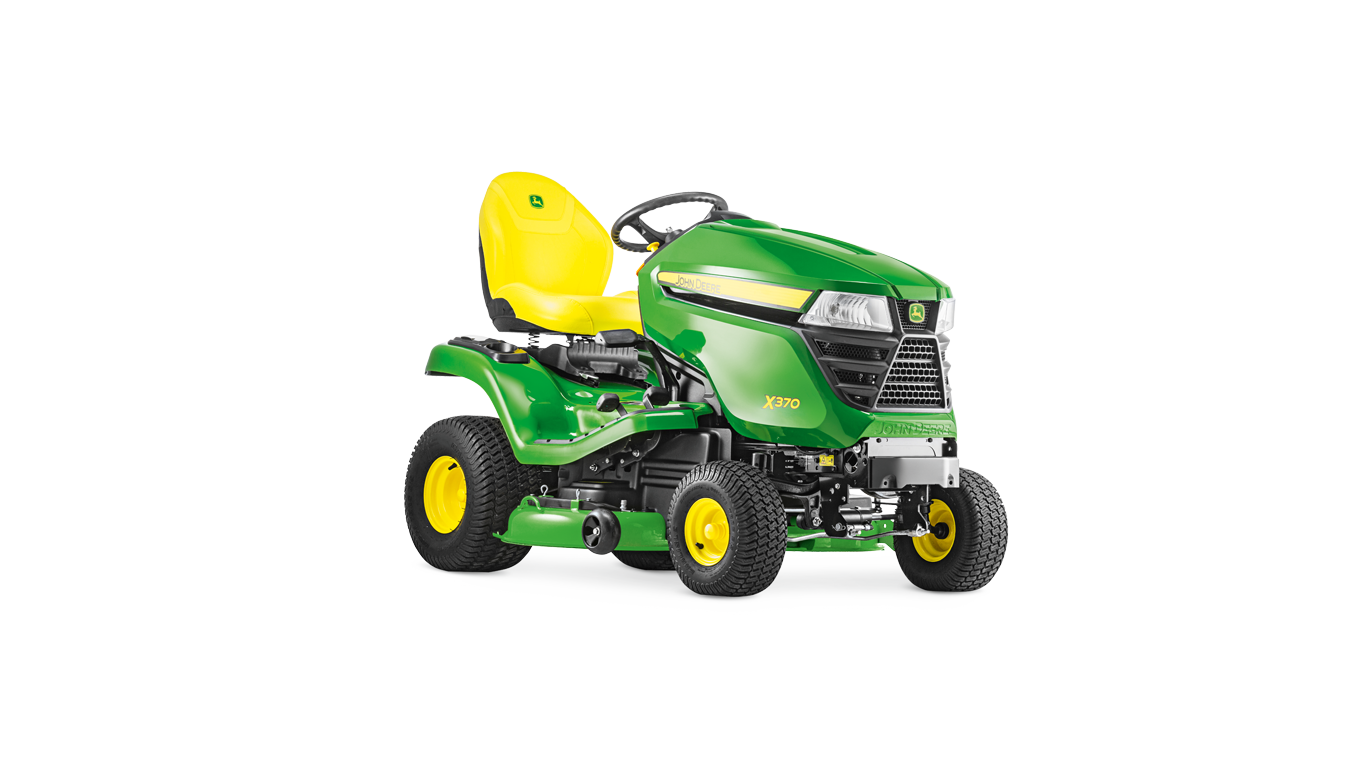

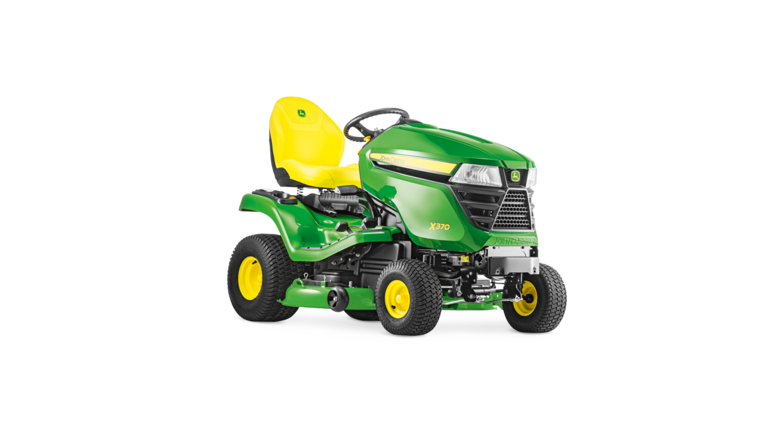

X370Minitractores

Motor bicilíndrico em V com 14,1 kW a 3100 rpm

O trator é acionado por um sistema de força iTorque, uma excelente combinação de prestações do motor e um exclusivo design do capô que proporciona máxima capacidade de arrasto, bem como um arrefecimento uniforme e uma grande durabilidade.

Um motor de grande tamanho, de 726 cc (44,3 cu in.), 14,1 kW a 3100 rpm, proporciona a potência e o binário motor suficientes para oferecer um rendimento superior. O maior tamanho e potência do motor também permitem utilizá-lo num regime inferior a 3100 rpm, para que o funcionamento seja mais silencioso.

As características chave do motor incluem:

• 14,1 kW às 3100 rpm
• Grande cilindrada de 726 cc (44,3 cu in.)
• As características de qualidade incluem:
  • Camisa do cilindro de ferro fundido
  • Válvula à cabeça
  • Lubrificação à pressão total
  • Filtro de óleo substituível
  • Filtro de ar de duas etapas
• Design bicilíndrico em V:
  • Alta potência e excelente rendimento
  • Fácil arranque
  • Funcionamento suave

Alternador de volante

Um alternador no volante proporciona uma grande capacidade de recarregar rapidamente a bateria e o equipamento elétrico, como as luzes ou um pulverizador:

• Capacidade de carga de 12 amp
• Com regulador para manter a bateria com plena carga sem risco de sobrecarga

O depósito de combustível tem uma grande capacidade de 12,5 litros (3,3 galões americanos)

Depósito de combustível

Indicador eletrónico do nível de combustível

Um depósito de combustível de grande tamanho e um indicador do nível de combustível conveniente minimizam o número de paragens para abastecimento, bem como a hipótese de ficar sem combustível:

• O depósito de combustível tem uma grande capacidade de 12,5 litros (3,3 U.S. gal.) para trabalhar mais horas entre abastecimentos.
• A boca de enchimento de grande tamanho do depósito de combustível, de 7,6 cm (3 in.) de diâmetro facilita o processo de abastecimento de combustível.
  • Situada no guarda-lamas esquerdo
  • Ajuda a eliminar os derramamentos
• O indicador eletrónico do nível de combustível no ecrã do painel permite ao operador monitorizar facilmente a quantidade de combustível presente no depósito.

X350 com plataforma de corte Accel Deep™ 42A

A plataforma de corte Accel Deep™ de 107 cm tem um design profundo, com a parte superior plana e de aço estampado que oferece excelência em termos de qualidade do corte, produtividade, limpeza, durabilidade e versatilidade. O equipamento proporciona uma dispersão dos resíduos e um desempenho otimizados, mesmo com velocidades de corte mais rápidas ou em relva alta:

• 12,6 cm de profundidade em todo o alojamento da plataforma, visando conseguir um rendimento ótimo no corte, no mulching e na recolha dos resíduos
  • O sistema MulchControl™ de série permite um rendimento superior no mulching e uma excelente versatilidade.
• O design de aço forjado elimina os bordos afiados e os ângulos onde o material poderia acumular-se e reduzir o rendimento no corte
• A plataforma de corte está suspensa no veículo, visando conseguir um corte suave e nivelado
  • As rodas ajustáveis do cortador de relva, posicionadas imediatamente acima do nível do solo, ajudam a reduzir o desgaste da relva.
• Os incrementos de 6,4 mm na altura de corte permitem ajustar o cortador de relva na altura de corte desejada
• Compatível com o sistema de recolha (tipo corta e descarga) eficiente de duas bolsas de 250 litros
• Para uso nos tratores X350, X354 e X370

Qualidade de corte excelente

Parte inferior da plataforma de corte 42A

A plataforma de corte profunda e forjada oferece uma qualidade de corte excelente. Permite bastante espaço para a saída do material cortado e suspenso sem ser cortado de novo:

• Dado que há menos cortes repetitivos, é possível aproveitar melhor a potência para o primeiro corte da relva, algo que melhora muito a capacidade do cortador.
  • Ajuda a manter uma qualidade de corte excelente com velocidades de corte mais elevadas
• O fluxo desimpedido do material para fora da área de descarga impede que o material cortado interfira com o corte da relva que entra, permitindo que as lâminas façam um corte limpo no material que está a entrar.
• Inclusive no modo de mulching, o corte é mais homogéneo do que o de outros designs porque a maior profundidade permite a circulação contínua, otimiza o corte repetitivo e assegura uma distribuição regular dos resíduos.
• O sistema de nivelamento da plataforma de ajuste exato permite um nivelamento simples e preciso da plataforma de corte

Produtividade – faz o trabalho rápido

A plataforma de corte profunda e forjada oferece uma alta produtividade, que permite realizar o trabalho com rapidez. Permite que o material cortado e suspenso possa sair da plataforma de corte com rapidez, reduzindo assim o corte repetido e deixando mais potência disponível para o processamento da relva que entra:

• Melhora muito a capacidade dos cortadores de relva de manter um excelente rendimento de corte em condições difíceis e a velocidades elevadas

A grande abertura de descarga tem a altura e a largura necessárias para admitir uma maior quantidade de material:

• Permite uma descarga homogénea e suave dos resíduos com qualquer velocidade de corte
• Reduz as possibilidades de obstruções, algo que é especialmente importante ao trabalhar com relva húmida, espessa ou densa e ao recolher os resíduos
• O tubo de descarga do tipo "corte e expulsão" opcional tem uma grande entrada otimizada que ajuda na recolha do material ao utilizar o fluxo de ar da abertura grande na plataforma de corte

Limpeza – tanto para a máquina como para o operador

Vista frontal da plataforma de corte Accel Deep™ 42A

Vista lateral da plataforma de corte Accel Deep™ 42A

A parte superior plana da plataforma forjada está otimizada para manter a própria plataforma e o operador limpos:

• Há menos espaços onde os materiais poderiam acumular-se na parte superior da plataforma de corte e debaixo da mesma.
  • A parte superior da plataforma de corte mantém-se mais limpa, reduzindo assim o tempo e os esforços necessários para a limpeza e a manutenção
  • A parte inferior da plataforma é autolimpante para manter um rendimento otimizado sem acumulação de material que interfira com o fluxo do ar e de resíduos
  • Há menos necessidade de limpar e eliminar os resíduos de material acumulados na parte inferior da plataforma de corte
• A profundidade da plataforma de corte Accel Deep™ minimiza a quantidade de material que se escapa da parte frontal da plataforma de corte.
  • A quantidade de material solto que poderia acumular-se no operador ou na plataforma de corte é limitada
  • Sai um fluxo homogéneo de material do tubo de descarga, e dado que há menos corte repetitivo, os resíduos são maiores e há menos probabilidades de serem projetados para o operador
  • O mulching impede a descarga completa do material e o MulchControl™ transforma o mulching numa solução prática para a maioria das situações de corte.

A limpeza da plataforma de corte (tanto a parte superior como a inferior) é uma das atividades de manutenção mais frequentes:

• O design plano da parte superior reduz o número de espaços onde o material poderia ficar acumulado e facilita a limpeza do material que se acumula.

Ensacador traseiro de 250 litros

X350 com ensacador traseiro opcional

Tubo de descarga de duas peças (encomendado separadamente)

Está disponível um sistema de recolha (MCS) do tipo "corte e expulsão" com ensacador traseiro e capacidade de 250 litros para uso com a plataforma de corte Accel Deep™ de 107 cm. Permite uma recolha eficaz dos resíduos de relva e folhas.

O design da tremonha proporciona um aspeto moderno, um elevado rendimento na recolha, uma utilização limpa e sacos de esvaziamento fácil:

• Capacidade de 250 litros
• Tubo de escape do ar
• Dispositivo de fecho prático com mola
• Indicador de enchimento do fluxo de ar
• Suporte Quik-Tatch™
• Parte superior da tremonha vedada
• Sacos com malha grossa disponíveis

Saída de lavagem do cortador de relva

Saída de lavagem do cortador de relva com conector para mangueira comprado localmente

Está disponível uma saída de lavagem que facilita a lavagem da parte inferior da plataforma de corte:

• O adaptador apropriado para a extremidade da mangueira pode ser comprado localmente para a conexão ou a saída de lavagem.

Elevada durabilidade integrada no design

Parte inferior da plataforma de corte Accel Deep™ 42A

As rodas da máquina têm fixação dupla para maior durabilidade

A plataforma de corte 42A tem alojamentos robustos para os fusos, de tal forma que as lâminas fiquem alinhadas inclusive depois de anos de serviço em condições difíceis:

• As nervuras no alojamento da plataforma aumentam a robustez nos pontos necessários.
• A 42A tem um peso total 16 por cento superior ao da plataforma de corte Edge™ Xtra de 107 cm.

As rodas da máquina têm fixação dupla:

• Maior robustez e durabilidade para uma vida útil mais longa sem problemas.
• O ajuste por perno único facilita e agiliza a configuração das rodas na altura correta para a altura de corte.

O design com transmissão por correia de baixa tensão reduz a carga lateral sobre os rolamentos inferiores do motor e sobre os rolamentos da plataforma de corte, permitindo uma vida útil mais longa.

O bordo exterior labiado confere maior resistência e rigidez à plataforma.

A pintura em duas fases, eletroforese e em pó, proporciona proteção adicional contra a oxidação.

Versatilidade – facilidade de troca entre os modos de descarga lateral, mulching e recolha

Defletor traseiro MulchControl™ (A) que deve ser removido para a recolha

Defletor traseiro MulchControl™ removido para permitir a instalação do tubo de descarga

A plataforma de corte 42A foi concebida para maximizar a versatilidade ao facilitar muito a troca de um modo para outro:

• Com o sistema MulchControl™ de série instalado, é possível trocar da descarga lateral para o mulching ou vice-versa com o simples acionar de uma alavanca.
• O ensacador traseiro do tipo "corte e expulsão" pode ser utilizado com o MulchControl™, removendo o defletor traseiro do MulchControl™ (A) antes de instalar o tubo de descarga do ensacador. O defletor é fixo no lugar com dois parafusos roscados. Para voltar para o mulching, é necessário remover o tubo de descarga e substituir o defletor.

Lâminas de ganhadeira

Lâminas de ganhadeira

A plataforma de corte é enviada com o MulchControl™ de série e lâminas para mulching M170642 para utilizar durante a recolha, mulching e descarga lateral.

Trator X354 com cortador mulching de 107 cm

Cortador mulching de 107 cm (42 pol)

O inovador design da plataforma de corte Edge Mulch de 107 cm (42 pol) processa de forma eficiente os restos de relva e folhas:

• Bocas desmontáveis para a descarga do excesso de resíduos
  • Ajustável para oferecer o máximo rendimento num ampla variedade de condições
• Trabalha suavemente em todas as condições
• Utiliza uma correia trapezoidal e lâminas sem sincronizar para assegurar a máxima fiabilidade

Armazenamento das bocas

A parte inferior lisa mantém-se limpa

As bocas de material podem ser colocadas na posição de transporte.

A parte inferior da plataforma de corte é lisa e sem obstruções:

• Assegura um fluxo homogéneo dos restos de relva
• Reduz as acumulações de material
• Concebida para picar e devolver ao solo os resíduos
  • Reduz a necessidade de aplicar fertilizantes
  • Elimina as tarefas de esvaziamento do recolhedor
• O desalinhamento das lâminas do cortador de relva permite a sua sobreposição com a utilização de uma correia trapezoidal standard.
  • Evita o contacto entre as lâminas
• Permite a descarga do excesso de resíduos com relva densa, por meio de duas bocas de descarga desmontáveis situadas na parte posterior da plataforma
• Sem tubo de descarga
  • Permite realizar acabamentos desde ambos os lados
  • Fácil armazenamento em espaços reduzidos
• Não se necessitam ferramentas para abrir as bocas de descarga
• Inclui duas rodas auxiliares que aumentam a uniformidade de corte

Informação para pedidos: 5377M - plataforma de corte Edge Mulch de 107 cm (42 pol.) (42M)

Alavanca MulchControl™ (na plataforma de corte 48A)

O sistema MulchControl™ torna o mulching mais prático em muitas situações de corte, porque, além de realizar um mulching excelente, permite também converter facilmente o cortador de relva quando é mais adequado realizar a descarga lateral ou recolher os resíduos de relva do jardim. As vantagens de realizar o mulching com os resíduos de relva incluem:

• Cria um relvado com boa aparência
• Os resíduos de relva mais pequenos desaparecem na cobertura do relvado
• Reduz a necessidade de fertilizante
• Os resíduos de relva não são expelidos para o operador, para os caminhos ou para os canteiros de flores
• Elimina-se a necessidade de deitar fora os sacos de resíduos

Como funciona o acessório MulchControl™

Defletor do MulchControl™ aberto (na plataforma de corte 48A)

Defletor do MulchControl™ fechado (na plataforma de corte 48A)

O acessório MulchControl™ possui um design inovador e simples que proporciona facilidade de utilização e manutenção:

• O sistema MulchControl™ inclui um defletor ajustável MulchControl™ junto do tubo de descarga e defletores fixos para controlar o fluxo de material debaixo da plataforma de corte.
• O manípulo MulchControl™ está situado na parte superior da plataforma de corte e é utilizado para abrir e fechar o defletor do MulchControl™.
• Quando o defletor do MulchControl™ está aberto, a maioria do material passa livremente para fora do defletor de descarga ou para um sistema de recolha.
• Quando o defletor do MulchControl™ está fechado, o material permanece dentro da plataforma de corte e é picado no processo de mulching e depositado no relvado.

O acessório MulchControl™ é apropriado para as seguintes situações de corte:

• Para operadores que, por norma, realizam o mulching, mas que preferem proceder à descarga lateral quando a relva se encontra muito alta
• Para operadores que, por norma, procedem à descarga lateral, mas que gostariam de poder fechar o tubo de descarga para controlar os resíduos em algumas áreas
• Para operadores que realizam sempre o mulching nos jardins principais, mas que, em jardins secundários, procedem maioritariamente à descarga lateral
• Para operadores que recolhem os resíduos, mas que pretendem esvaziar o sistema de recolha com menor frequência

O acessório MulchControl™ permite que o operador controle os resíduos.

Limitações do acessório MulchControl™

No modo de descarga lateral, o acessório MulchControl™ continua a realizar o mulching de cerca de um terço do material. Portanto, o modo de descarga lateral é, na verdade, um modo de mulching parcial. Isto pode ser uma vantagem, ao realizar a descarga lateral ou a recolha, pois ajuda a reduzir a quantidade de material descarregado. Porém, pode também ser uma desvantagem:

• Ao cortar relvas resistentes do sul, por exemplo, as variedades Zoysia e Bermuda
• Ao cortar em condições húmidas e de grande crescimento, por exemplo, como se verifica na região do Noroeste Pacífico dos Estados Unidos da América
• Quando é desejável uma recolha e limpeza de relva ótimas
• A plataforma de corte 42A requer a remoção de um defletor do MulchControl™ para instalar o tubo de descarga do ensacador

Ao ensacar com o acessório MulchControl™ numa plataforma de corte 48A ou 54A, o defletor do MulchControl™ pode ser aberto ou fechado com o ventilador Power Flow™ instalado. O ventilador Power Flow™ funciona sem material quando o defletor está fechado.

O defletor traseiro (A) deve ser removido ao ensacar com o acessório MulchControl™ em plataformas de corte 42A

Ao ensacar com o acessório MulchControl™ numa plataforma de corte 42A, é possível utilizar o ensacador traseiro de "corte e expulsão" com as lâminas MulchControl™. Contudo, é preciso remover o defletor traseiro do MulchControl™ (A) para instalar o tubo de descarga do ensacador. O defletor é fixo no lugar com dois parafusos roscados. Para voltar para o mulching, é necessário remover o tubo de descarga e substituir o defletor.

Compatibilidade do acessório MulchControl™

O acessório MulchControl™ inclui tudo aquilo que é necessário: defletores, lâminas de mulching e um manípulo. O acessório MulchControl™ faz parte do equipamento de série com a plataforma de corte 5378M 42A utilizada nos tratores da série X300 do ano de fabrico 2016 e mais recentes. O MulchControl™ é um acessório opcional de instalação no campo para as restantes aplicações.

Acessórios MulchControl™

Cilindro da direção assistida

Alavanca de inclinação da direção (X390 e X394 somente)

A direção com assistência hidráulica é equipamento de série:

• Permite um controlo tipo automotivo sem esforço
• Reduz a fadiga do operador e aumenta a produtividade
• Oferece um raio de viragem reduzido para uma manobrabilidade excelente

O sistema de elevação hidráulico é fácil de operar

Elevador hidráulico

A alavanca de controlo de elevação hidráulica encontra-se no painel de instrumentos, perto do volante para que, com as pontas dos dedos, o operador possa controlar os equipamentos de forma rápida, fácil e precisa. Os braços de elevação incluem a função de flutuação das alfaias, que permite que uma alfaia siga os contornos do solo.

Transmissão Kanzaki® K46

Transmissão Kanzaki K58

A transmissão hidrostática Tuff Torq® inclui os grupos da bomba hidrostática e os grupos de rotação do motor no mesmo alojamento que o cárter do diferencial e a carcaça do eixo: Este design altamente eficiente reduz o número de superfícies de vedação e minimiza a probabilidade de fugas. Os eixos transversais utilizados estão baseados nos requisitos específicos do trator:

• Kanzaki K46 – X350, X354
• Kanzaki K57 (Tem capacidade hidráulica para a direção assistida e o elevador hidráulico) – X370
• Kanzaki K58 – X380

Quando combinada com os comandos por pedais, a transmissão hidrostática funciona de modo semelhante à transmissão automática dum automóvel, razão pela qual muitas vezes se utiliza o termo "automática" para a descrever:

• A utilização dos designs mais avançados de válvulas reduziu significativamente o nível de ruído.
• Os grupos de rotação do motor e a bomba de grande tamanho asseguram um funcionamento eficiente e uma vida útil prolongada.

Válvula de giro livre

Válvula de giro livre

O controlo da válvula de giro livre está situado perto da placa do engate traseiro do trator para permitir uma visibilidade apropriada e um funcionamento simples.

Kanzaki é uma marca comercial registada nos EUA pela Kanzaki Kokyukoki Manufacturing Company.

Tuff Torq é uma marca comercial registada nos EUA da Tuff Torq Corporation.

Cómodo posto do operador

Controlos separados do acelerador e do afogador

Controlos

O painel integrado tem um design limpo e atrativo e comandos ergonómicos para um uso fácil:

• Os comandos estão codificados por cores, para que o operador os possa identificar facilmente.
• O acesso aos comandos, que estão localizados de forma lógica, é fácil de alcançar.
• O interruptor da tomada de força (TDF) permite que o operador ponha os seus dedos debaixo, como se fosse uma pega tipo T, e puxe para cima para uma ativação fácil.
• O interruptor da opção de inversão das alfaias (RIO) é um botão amarelo que é fácil de ver e utilizar.
• Para simplificar o funcionamento do limpa-neves, é possível ativar a opção de retorno à posição (RTP) com a mesma mão que eleva ou bloqueia o limpa-neves.
• O comando de elevação hidráulica e o travão de estacionamento são alavancas pivotantes para reduzir os esforços necessários.
• A ativação do controlo de cruzeiro é por meio de um botão estilo automotivo.
• Os comandos separados do regime do motor e do afogador facilitam o arranque e o aquecimento do motor com temperaturas frias.
• A alavanca do afogador é acionada por mola para eliminar a possibilidade de que o trator funcione involuntariamente com o afogador parcialmente fechado.
• O design funcional dos comandos do acelerador e do afogador confere uma aparência de qualidade e uma sensação de comodidade.

Painel de visualização

A - Precaução/ paragem B - Tomada de força (TDF) C - Estado de carga da bateria D - Travão de estacionamento E - Presença do operador F - Contador de horas

G - Manutenção H - Regime do motor I - Símbolo do regime do motor J - Intervalo de melhor corte K - Indicador do nível de combustível

O novo painel de instrumentos tem o mesmo aspeto e funcionamento que o de um automóvel moderno. A sequência de arranque aciona as luzes e os calibradores para indicar que estão a funcionar:

• O painel tem um design tipo cockpit escuro para minimizar as distrações que poderiam afetar o operador.
• O painel tem retro-iluminação para assegurar a visibilidade noturna.
  • A visibilidade noturna é especialmente útil ao utilizar limpa-neves.
• O contador de horas faz com que seja fácil saber quando é preciso realizar a troca do óleo, bem como outras tarefas de manutenção.
• O indicador eletrónico do nível do combustível mostra o nível do combustível em tempo real.
• Um taquímetro mostra a velocidade do motor de forma gráfica.
  • Os gráficos da zona alvo informam o operador sobre qual grupo de velocidade do motor deverá ser utilizado para conseguir a melhor qualidade de corte.
• Um indicador avisa o operador quando a TDF está em funcionamento.
• As brilhantes luzes de aviso e paragem chamam a atenção do operador quando há informações importantes no painel de instrumentos.
  • É possível prevenir danos e reduzir os custos das reparações prestando atenção aos problemas de forma antecipada.
• Os operadores são avisados do problema se tentam utilizar a plataforma de corte com os bloqueios da TDF, do assento ou dos travões de estacionamento inadequados.
  • Os indicadores também são úteis para identificar os motivos pelos quais a TDF ou o motor podem ter sido desligados quando um bloqueio foi insuficiente.
• Os operadores recebem avisos se a voltagem da bateria for muito baixa, normal ou excessiva.
• A luz de indicação de serviço acende-se para mostrar que foi gravado um código de diagnóstico de erro.
  • O sistema de diagnóstico a bordo oferece códigos de anomalias para uso por mecânicos com a formação devida.
    • Por exemplo, um mecânico poderá testar a funcionalidade do interruptor e a continuidade do circuito sem necessidade de ferramentas.

O controlo por pedais Twin Touch™, de fácil manipulação, possui um controlo de cruzeiro

Controlo por pedais Twin Touch

Botão de controle de cruzeiro no painel de instrumentos

Os pedais Twin Touch controlam a velocidade e a direção do deslocamento:

• O controlo do acelerador, similar ao de um automóvel, garante uma manipulação simples.
• O operador pode mudar o sentido de avanço sem levantar os pés da plataforma.
• A ampla superfície dos pedais proporciona ao operador uma comodidade superior.

Controlo de cruzeiro

O controlo de cruzeiro faz parte do equipamento de série:

• Para ativar, prima o botão de cruzeiro e carregue até que o pé se separe do pedal de avanço.
• Para realizar uma paragem de emergência, acione o pedal de travão ou o pedal de avanço para desconetar o controlo de cruzeiro.

Ajuste de altura da plataforma de corte

Ajuste de altura da plataforma de corte

Um comando giratório permite ajustar a altura de corte de forma rápida e simples:

• Proporciona alturas de corte em incrementos de 6,4 cm (0.25 pol.), desde 2,5 cm (1 pol.) a 10,2 cm (4 pol.)
• A plataforma de corte regressa à mesma altura predeterminada cada vez que se baixa
• O calibrador integrado para nivelamento da plataforma e a ferramenta Exact Adjust estão situados convenientemente na bandeja de armazenamento debaixo do assento
  • É utilizada em conjunto com os orifícios de Exact Adjust para obter um nivelamento simples e preciso da plataforma de corte, o que permite um rendimento de corte ótimo

A embraiagem TDF elétrica é prática e fácil de utilizar

Interruptor da TDF elétrica

A reforçada embraiagem da TDF elétrica é controlada por meio de um prático interruptor montado no painel.

Comando do travão de estacionamento

Travão de estacionamento

Pisar o pedal do travão aciona os travões de disco em óleo internos (maior durabilidade e vida útil) para uma paragam segura.

O comando do travão de estacionamento está situado de forma conveniente para um fácil acesso; mantém o pedal do travão de forma segura na posição de bloqueio.

Embraiagem da TDF para trabalhos pesados

Embraiagem da TDF

A embraiagem da TDF está concebida para funcionar durante muitos ciclos de conexão/ desconexão.

RIO permite que o operador corte a relva em marcha-atrás se considerar necessário

Controle do RIO

O corte de relva durante a condução em marcha-atrás é fortemente desaconselhado.

O operador que considerar necessário manter o cortador de relva em funcionamento enquanto se desloca na marcha-atrás deverá parar o veículo e, de seguida, levantar o interruptor da tomada de força (TDF) e mantê-lo na posição de inversão da alfaia enquanto pisa levemente no pedal de marcha-atrás. De seguida, o operador pode soltar o interruptor da TDF e seguir utilizando o cortador de relva.

Este procedimento deverá ser repetido cada vez que o operador decida manter conetado o cortador (ou outro equipamento acionado pela TDF) durante a marcha-atrás.

Chassis reforçado soldado

O chassis é fabricado em aço soldado, formado e reforçado em zonas chave para aumentar ainda mais a resistência:

• O chassis é fabricado com um material de calibre 12, 2,66 mm (0,105 in.) de espessura para uma longa vida útil.
• O para-choques dianteiro e a placa de engate (equipamento de série) são fabricados em aço de 3,8 mm (0,15 in.) e completam o conjunto do chassis.
• Um suporte para contrapesos opcional pode suportar dois pesos Quik-Tatch de 19 kg (42 lb).

O eixo dianteiro e os fusos das rodas estão reforçados

Eixo dianteiro de ferro fundido

O eixo dianteiro está construído com ferro fundido nodular:

• O eixo dianteiro de ferro fundido é duro e resistente aos impactos.
• O ferro fundido não cede com cargas pesadas ou impactos.

Utilizam-se casquilhos substituíveis no pivô dianteiro do eixo e nos fusos da direção dos modelos com direção assistida:

• Os casquilhos proporcionam uma excelente resistência ao desgaste.
• A cavidade de lubrificação situada entre os casquilhos mantém a lubrificação e a suavidade na direção entre as manutenções (X370).
• Os lubrificadores situados nos fusos são de fácil manutenção.

Fusos da direção dianteira

Fuso da direção

Os fusos da direção dianteira têm um diâmetro de 19 mm (0,75 in.) para proporcionar resistência e longa vida útil:

• Têm força suficiente para suportar alfaias pesadas
• Proporcionam uma longa vida útil às superfícies de rolamentos
• Utilizam rolamentos selados de precisão nas rodas dianteiras

O sistema traseiro de montagem do equipamento permite a instalação de diversos acessórios

Sistema traseiro de montagem do equipamento

É utilizado um sistema de montagem do equipamento pesado:

• Inclui sólidos pontos de fixação no chassis, com uma combinação de orifícios de montagem na placa de engate do trator, que admite pernos ou parafusos para suportar pesados acessórios traseiros
• Facilita o acoplamento de acessórios ao trator
• Pode suportar a carga de acessórios traseiros pesados, como sistemas de recolha

Design atrativo

Grelhas de admissão de ar no capô

Os contornos suaves e arredondados conferem uma aparência moderna e cheia de estilo:

• O design do capô inclui eficientes saídas de ar laterais de grande tamanho, e não na parte superior.
  • Funcionamento mais frio do motor
  • Nível sonoro reduzido na plataforma do operador
• O ar quente é evacuado por meio da grelha frontal, longe do operador.
• O capô totalmente fechado é feito de material moldado em cores
  • Reduz o som
  • Não fica com amolgadelas e não se oxida
• A grelha distintiva, a grande área de descanso para os pés e o amplo guarda-lamas de uma só peça completam o conjunto de design.

Dois faróis de alta qualidade proporcionam uma visibilidade excelente

Padrão ótimo de iluminação

Lente do farol dianteiro

Os faróis fazem parte do equipamento de série de todos os modelos:

• Duas lâmpadas de 27 W proporcionam uma iluminação excelente para melhorar a visibilidade quando se trabalha no final da tarde.
• Um interruptor sobre o painel de instrumentos controla com facilidade os faróis principais.
• Os faróis são concebidos para proporcionarem um padrão de iluminação ótimo para cortar a relva.

Posto do operador cómodo

Posto do operador

O posto do operador está concebido para oferecer comodidade e facilitar a manipulação dos comandos:

• Um volante de grande tamanho, de 36 cm (14 in.) de diâmetro, oferece um uso cómodo e minimiza o esforço de condução.
• Os tapetes, que cobrem toda a superfície, proporcionam comodidade ao operador e protegem a zona de apoio dos pés.

Assento confortável

Assento cortado e cosido confortável

Assento cortado e cosido confortável com apoios de braços opcionais

Um assento cortado e cosido com encosto alto de 46 cm (18 in.) fornece uma condução cómoda e suave e um excelente apoio para o operador:

• Uma condução mais suave e mais confortável resultante da presença de um maior volume de espuma em relação a um assento de forma e maior reforço lateral para estabilizar o operador num terreno irregular.
• Um apelo visual melhorado pela almofada mais espessa, o reforço adicional no assento e no encosto e um logótipo John Deere bordado fazem com que este luxuoso assento pareça tão bom quanto realmente é.
• A maleabilidade de longa duração e a menor possibilidade do surgimento de fissuras são vantagens do processo de corte e costura, que não precisa de aquecimento durante o processo de fabrico e confere uma espessura de vinil mais uniforme.
• Os apoios de braço BM23761 opcionais oferecem um conforto e apoio adicionais.
• Custo de reparação reduzido, caso a cobertura do assento seja danificada, tem ao seu dispor uma cobertura do assento substituível, disponível nas Peças.
• O deslocamento de 17 cm (6,6 in.) do assento com 15 posições permite ao operador sentar-se comodamente e acionar os controlos com facilidade.
• O operador pode ajustar longitudinalmente o assento de forma simples enquanto permanece sentado no mesmo.

Suspensão do assento ajustável

Suspensão do assento com molas na posição de recuo

Suspensão do assento com molas na posição de avanço

A suspensão do assento é ajustável, sem ferramentas, para a adaptar ao peso do operador:

• As molas podem ser ajustadas longitudinalmente em três posições diferentes.
  • Sem necessidade de ferramentas
  • Permite o ajuste fino da suspensão em função do peso do operador
  • Posição do encosto com maior apoio para operadores mais pesados
• O design inclui uma bandeja de ferramentas na base do assento.
  • Pode ser utilizada para guardar luvas, pequenas ferramentas, etc.
  • Localização prática do armazenamento para a chave e o indicador Exact Adjust

Suporte para copos e caixa de ferramentas

Suporte para copos e caixa de ferramentas com tampa no guarda-lamas

Caixa de ferramentas fechada com tampa aberta

Há um suporte para copos e uma caixa de ferramentas no guarda-lamas, para maior comodidade do operador:

• O suporte para copos tem capacidade para recipientes de diferentes tamanhos.
• A caixa de ferramentas proporciona um prático armazenamento.
• A tampa da caixa de ferramentas tem um fecho de encaixe que protege as ferramentas soltas, os telemóveis, etc.
• O suporte para copos e a caixa de ferramentas são feitos de plástico resistente de acrilonitrilo butadieno estireno (ABS).

Conector rápido de 12 V

Localização do conector rápido

É fornecido, como equipamento de série, um conector rápido de 12 V a meio do veículo, localizado sob a caixa de fusíveis do trator, para reduzir o tempo de instalação adicional de alguns acessórios que funcionam com a potência de 12 V do trator:

• O conector de quatro cavidades inclui a bateria, a ligação terra e os terminais de interruptor de chave, que pode ser ligado e desligado com o interruptor de ignição.

O capô de uma só peça é fácil de abrir

Autocolante de intervalos de manutenção situado sob o capô

O capô de uma só peça abre facilmente para permitir a verificação e manutenção do motor:

• Os pontos de manutenção importantes situam-se facilmente ao alcance.
• É fornecido um autocolante de intervalos de manutenção no interior do capô do trator para maior conveniência no momento da manutenção do trator.
  • O motor de alta qualidade utilizado na Série X300 não exige uma mudança de óleo e de filtros a cada 8 horas, pois as melhorias introduzidas no processo de fabrico e na qualidade das peças, dos componentes e dos óleos eliminaram a necessidade desse requisito de mudança de óleo após um intervalo de tempo curto.

Filtros de combustível e do óleo do motor de simples manutenção

Os filtros de combustível e do óleo do motor, o tubo de verificação/enchimento do óleo e o tubo de drenagem do óleo estão expostos para facilitar a manutenção quando a capô está aberto.

Os orifícios Exact Adjust e as ferramentas de nivelamento da plataforma integrados facilitam o ajuste preciso da plataforma

Indicador de nivelamento da plataforma e respetiva ferramenta de ajuste hexagonal armazenados sob o assento do trator

Orifícios de acesso Exact Adjust

A plataforma de corte deve estar nivelada lateralmente e corretamente ajustada longitudinalmente para oferecer o melhor rendimento de corte. Inclui-se um indicador de nivelamento da plataforma integrado extraível e uma chave hexagonal para facilitar o ajuste. São armazenados em segurança sob o assento do trator.

Incluem-se orifícios de nivelamento Exact Adjust em cada lado da plataforma do operador, por cima dos parafusos de ajuste do nível de corte. Com a ferramenta hexagonal, proporcionam um acesso prático para permitir um ajuste rápido e simples do cortador de relva, para a melhor qualidade de corte.

A característica Exact Adjust é um equipamento de série em todos os Tratores X300 e X500 Select Series™:

• Não é necessário aceder à parte inferior da plataforma do guarda-lamas para ajustar o nível de corte.
• O indicador de nivelamento da plataforma integrado, os orifícios Exact Adjust e a ferramenta hexagonal trabalham em conjunto.
  • Nivele lateralmente a plataforma de corte
  • Ajuste a quantidade correta de inclinação (na orientação longitudinal da plataforma)
  • Calibre a altura de corte de acordo com a definição do comando de ajuste da altura de corte
• O Exact Adjust simplifica o nivelamento da plataforma de corte quando a mesma está equipada com um soprador Power Flow™.
  • Para conseguir a máxima qualidade de corte, a plataforma deve ser nivelada quando trabalha com ou sem soprador auxiliar. A característica Exact Adjust facilita o ajuste.

Ferramenta de nivelamento da plataforma situada sob a plataforma

Utilização de ferramenta hexagonal esférica fornecida para nivelar a plataforma de corte

Consulte os procedimentos de ajuste corretos para cada modelo de trator no manual do operador. Os passos básicos de ajuste para nivelar corretamente a plataforma de corte incluem os seguintes:

• Estacione o trator numa superfície nivelada.
• Encha os pneus à pressão correta.
• Consulte a etiqueta do comando da altura de corte situada na consola da máquina. Esta etiqueta mostra a posição de nivelamento da plataforma e a localização dos pontos de ajuste de nivelamento da mesma.

Comando de ajuste da altura de corte

• Coloque o comando da altura de corte na posição correta de nivelamento da plataforma.
• Ajuste as rodas do cortador de relva conforme necessário, para que não toquem no chão.
• Extraia o indicador de nivelamento da plataforma integrado situado sob o assento.
• Utilize os orifícios Exact Adjust e a ferramenta para ajustar o nivelamento lateral da plataforma de corte, de tal forma que o indicador de nivelamento da plataforma apenas deslize sob as extremidades inferiores esquerda e direita da plataforma nos pontos de ajuste indicados. O local dos pontos de ajuste varia ligeiramente de plataforma para plataforma.
  • Os pontos de ajuste traseiros esquerdo e direito situam-se sob a extremidade da plataforma, próxima das rodas traseiras do cortador de relva, se equipados.
• Ajuste o nivelamento longitudinal da plataforma de corte, conforme seja necessário.
  • Desaperte as porcas traseiras em cada lado da haste de elevação dianteira.
  • Rode as porcas dianteiras de ambos os lados no sentido dos ponteiros do relógio para levantar a parte dianteira do cortador de relva ou no sentido contrário ao horário para a baixar, até que o indicador só possa deslizar sob o ponto de ajuste dianteiro.
  • Aperte as porcas traseiras depois de o ajuste estar concluído.
• Coloque novamente o indicador na sua posição de armazenamento.

NOTA: A ferramenta de ajuste fornecida com o trator é uma chave hexagonal esférica de 8 mm, com o número de referência M162737. A extremidade arredondada permite um certo grau de alinhamento incorreto com o parafuso ao ajustar a plataforma.
