X350RMinitractores

Cómodo posto do operador

Posto do operador

O posto do operador está concebido para oferecer comodidade e facilitar a manipulação dos comandos:

• Um volante de grande tamanho, de 36 cm (14 pol.) de diâmetro, oferece um uso cómodo e minimiza o esforço de condução.
• Os tapetes, que cobrem toda a superfície, proporcionam comodidade ao operador e protegem a zona de apoio dos pés.

Cómodo assento

Cómodo assento com encosto aberto

O assento com encosto alto e aberto de 38 cm (15 pol.) proporciona uma condução cómoda e suave e um apoio adequado para o operador:

• O deslocamento de 18 cm (7 pol.) do assento com 15 posições permite ao operador sentar-se comodamente e acionar os controlos com facilidade.
• O operador pode ajustar longitudinalmente o assento de forma simples enquanto permanece sentado no mesmo.
• O design de encosto aberto permite a circulação do ar para manter as costas do operador frescas e secas, oferecendo uma condução mais cómoda.
• A localização do manípulo na parte superior do assento é prática para fins de inclinação para o proteger das condições meteorológicas.

Suspensão do assento

Suspensão do assento

A suspensão do assento é ajustável, sem ferramentas, para a adaptar ao peso do operador:

• As molas podem ser ajustadas longitudinalmente em três posições diferentes.
  • Não é necessário o uso de ferramentas.
  • Permite o ajuste fino da suspensão ao peso em função do peso do operador
  • A posição mais atrasada proporciona um maior apoio para operadores de maior peso
• O design inclui uma bandeja de ferramentas na base do assento.
  • Pode ser usada para guardar luvas, pequenas ferramentas, etc.
  • Local de armazenamento conveniente para a chave e calibre Exact Adjust

Porta-copos

Porta-copos e bandeja de ferramentas no guarda-lamas

Há um porta-copos e uma bandeja de ferramentas no guarda-lamas, para maior comodidade do operador:

• O porta-copos admite recipientes de diferentes tamanhos.
• A bandeja de ferramentas proporciona um prático espaço de armazenamento.
• O porta-copos e a bandeja de ferramentas estão fabricados em plástico resistente de acrilonitrila butadieno estireno (ABS).

Tampa amovível para a tomada de alimentação de 12 V opcional

Localização da tomada de alimentação de 12 V opcional

Uma tampa extraível na consola, situada à frente do operador, proporciona uma localização prática para a tomada de alimentação de 12 V opcional que facilita a instalação.

• Pode-se utilizar para conectar o carregador do telemóvel ou outros dispositivos elétricos
• Pode ser utilizado para operar equipamento elétrico na parte traseira, por exemplo um pulverizador

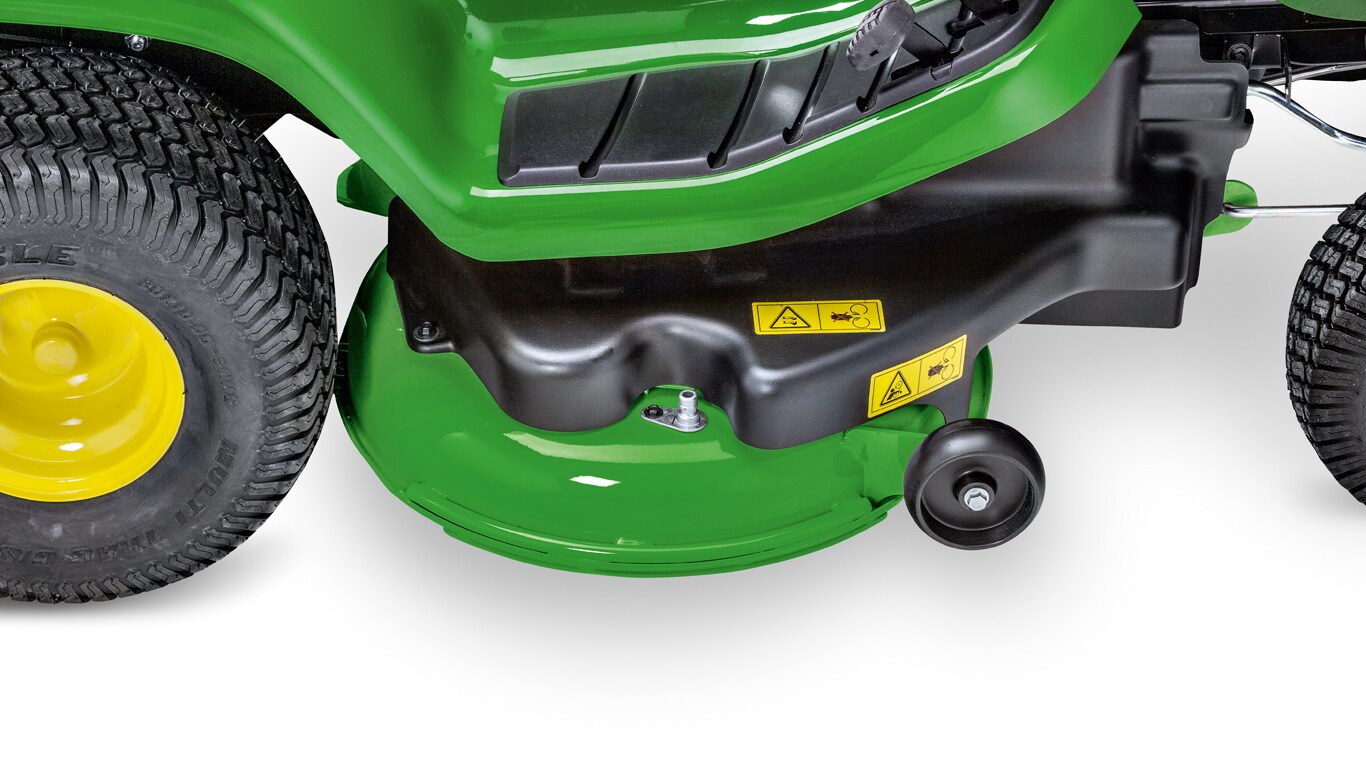

Mostra-se a plataforma de corte de 107 cm (42 pol.) no X155

Transmissão de alto rendimento por correia trapezoidal, mostra-se a plataforma de corte de 92 cm (36 pol.) no X135R

O inovador design da plataforma de descarga traseira Edge™ de 107 cm (42 pol.) combina as melhores características de fiabilidade e rendimento superior para cortar relva, colher ou fazer mulching com folhas e restos de relva:

• A plataforma de corte está estampada em aço calibre 11 de 3 mm (0,120 pol.) com contornos suaves que proporcionam um design moderno e um excelente rendimento.
• O tampão de mulching fácil de instalar ou retirar está incluído como equipamento de ´série.
  • As lâminas AM147289 incluídas oferecem uma recolha/ descarga traseira ótimas e bons resultados de mulching em muitas condições. Para um mulching ótimo, as lâminas de mulching com referência AM140332 estão disponíveis.
• Ao não ter um tubo de descarga aos lados, o cortador de relva pode recortar por ambos os lados para oferecer a máxima eficiência de corte e versatilidade.
  • Uma vantagem adicional é que necessita menos espaço de armazenamento.
• Um design com correia trapezoidal standard e uma lâmina não sincronizada acrescentam mais fiabilidade e um funcionamento isento de problemas.
• O desalinhamento das lâminas do cortador de relva permite a sua sobreposição com a utilização da correia trapezoidal.
  • As lâminas fazem um corte limpo sem se tocarem entre si.
• Uma correia trapezoidal de alto rendimento e uma polia tensionadora de grande tamanho acionada por mola transmitem potência para as lâminas do cortador de relva de forma eficiente e fiável.
• As três rodas do cortador de relva ajudam a nivelar o corte e reduzir as possibilidades de danificar a relva.
• Os incrementos de 0,64 cm (0,25 pol.) da altura de corte permitem trabalhar com o cortador de relva numa altura ótima.
• Tem um sistema de nivelamento da plataforma de ajuste rápido para que seja fácil manter a plataforma devidamente nivelada.

Mostra-se o cortador de relva de 92 cm (36 pol.) com lâmina de descarga no X135R

O interior da plataforma de corte não tem saliências ou obstruções para assegurar o máximo rendimento de corte e recolha:

• A relva cortada circula suavemente ao redor da plataforma e para cima pelo tubo de descarga até ao recolhedor.
• A acumulação de resíduos é minimizada para assegurar um alto rendimento contínuo e facilitar a limpeza.
• As lâminas de descarga especiais (equipamento de série) incluem defletores de grande tamanho para enviar a relva cortada para cima pelo tubo de descarga até ao recolhedor.
• A plataforma de corte enche o recolhedor de 300 l com um grande volume de restos de relva e/ou folhas compactadas.

Tampão de mulching de série

Tampão de mulching de série

O tampão de mulching instala-se facilmente no lugar da tremonha:

• Está incluído no equipamento de série um tampão de mulching com o modelo X350R com ano de fabrico 2017 ou posterior (nº série 20.001-).
• Quando não se deseja recolher os restos de relva e as folhas, há um tampão de mulching que é ideal. O recolhedor traseiro pode ser desmontado facilmente para instalar o tampão de mulching.
• O tampão fecha a abertura da parte inferior da plataforma para impedir que entre material no tubo.
• As lâminas AM147289 incluídas oferecem um rendimento ótimo na recolha e descarga traseira e bons resultados de mulching em muitas condições.
• Para um mulching ótimo, as lâminas de mulching com referência AM140332 estão disponíveis.

Defletor traseiro opcional

Defletor traseiro opcional em funcionamento

O defletor traseiro opcional (BM25065) instala-se facilmente no lugar da tremonha:

• A instalação não requer o uso de ferramentas
• Desvia os resíduos de forma homogénea atrás do trator

Saída de limpeza

O conetor de mangueira mostrado pode ser comprado localmente - não faz parte do equipamento de série

Há portas de lavagem nos dois lados da plataforma de corte. Podem ser utilizados para fornecer água à parte inferior da plataforma para facilitar a sua limpeza depois do seu uso:

• As portas de lavagem estão concebidas para mangueiras de conexão rápida.
• Conete a mangueira à porta de lavagem num lado da plataforma e ligue a plataforma de corte para efeitos de limpeza.
• A utilização das portas de lavagem permite limpar a parte inferior da plataforma e o tubo de descarga.
• As portas de lavagem funcionam melhor no caso de serem usadas imediatamente após a conclusão do trabalho de corte.
• Ao acionar a plataforma de corte enquanto a água circula, elimina-se a relva cortada.
• A utilização das portas de lavagem evita que a acumulação de material afete o rendimento do cortador de relva, aquando da sua utilização seguinte.

O adaptador apropriado para a extremidade da mangueira pode ser comprado localmente para a conexão com as portas de limpeza.

Controlo por pedais Twin Touch

Botão de controle de cruzeiro no painel de instrumentos

Os pedais Twin Touch controlam a velocidade e a direção do deslocamento:

• O controlo do acelerador, similar ao de um automóvel, garante uma manipulação simples.
• O operador pode mudar o sentido de avanço sem levantar os pés da plataforma.
• A ampla superfície dos pedais proporciona ao operador uma comodidade superior.

Controlo de cruzeiro

O controlo de cruzeiro faz parte do equipamento de série:

• Para ativar, prima o botão de cruzeiro e carregue até que o pé se separe do pedal de avanço.
• Para realizar uma paragem de emergência, acione o pedal de travão ou o pedal de avanço para desconetar o controlo de cruzeiro.

Chassis reforçado

A parte dianteira do recolhedor de aço está aparafusada ao chassis

O chassis está fabricado em aço soldado, formado e reforçado em zonas chave para aumentar ainda mais a resistência.

A parte dianteira do recolhedor, de aço, está aparafusada à parte traseira do chassis do trator:

• Reforça o chassis e proporciona um suporte sólido para o recolhedor
• O chassis está fabricado de chapa de aço de 2,66 mm (0,105 pol.) de espessura
• O pára-choques dianteiro de série, fabricado em aço de 3,8 mm (0,15 pol.) completa o conjunto do chassis

Engate traseiro de série para reboque traseiro

Inclui-se um engate traseiro de série para um reboque traseiro. Para utilizar o engate só é necessário elevar o recolhedor.

Motor de dois cilindros em V com 12,2 kW a 3100 rpm

O trator é acionado por um sistema motor iTorque™, uma excelente combinação de prestações do motor e um exclusivo design do capô que proporciona máxima capacidade de arrasto, bem como um arrefecimento uniforme e uma grande durabilidade.Um motor de grandes dimensões, de 603 cc e 12,2 kW a 3100 rpm, proporciona potência e binário motor suficientes para oferecer um rendimento superior. O maior tamanho e potência do motor também permitem utilizá-lo num regime inferior a 3100 rpm, para que o funcionamento seja mais silencioso.

As características chave do motor incluem:

• 12,2 kW com 3100 rpm
• Grande cilindrada de 603 cc
• As características de qualidade incluem:
  • Camisas dos cilindros em ferro fundido
  • Válvulas em culatra
  • Lubrificação à pressão total
  • Filtro de óleo substituível
  • Filtro de ar de duas etapas
• Design de 2 cilindros em V:
  • Alta potência e excelente rendimento
  • Fácil arranque
  • Funcionamento suave

Alternador de volante

Um alternador no volante proporciona uma grande capacidade de recarregar rapidamente a bateria e o equipamento elétrico, como as luzes ou um pulverizador:

• Capacidade de 15 A
• Com regulador para manter a bateria com plena carga sem risco de sobrecarga

Posto do operador

Painel de visualização

O painel integrado tem um design limpo e atrativo e comandos ergonómicos para um uso fácil:

• Os comandos estão codificados por cores, para que o operador os possa identificar facilmente.
• O acesso aos comandos, que estão localizados de forma lógica, é fácil de alcançar.
• O interruptor da tomada de força (TDF) permite que o operador ponha os seus dedos debaixo, como se fosse uma pega tipo T, e puxe para cima para uma ativação fácil.
• O interruptor da opção de inversão das alfaias (RIO) é um botão amarelo que é fácil de ver e utilizar.
• Para simplificar o funcionamento do limpa-neves, é possível ativar a opção de retorno à posição (RTP) com a mesma mão que eleva ou acopla o limpa-neves.
• O controlo por bloqueio no caso dos modelos com elevação por pedal e o controlo hidráulico da elevação no caso dos modelos com sistemas de elevação assistidos, bem como o bloqueio do pedal do travão são alavancas pivotantes para reduzir os esforços necessários.
• A ativação do controlo de cruzeiro é por meio de um botão estilo automotivo
• Os comandos separados do regime do motor e do afogador facilitam o arranque e o aquecimento do motor com temperaturas frias.
  • A alavanca do afogador é acionada por mola para eliminar a possibilidade de que o trator funcione involuntariamente com o afogador parcialmente fechado.

A - Precaução/ paragem B - Tomada de força (TDF) C - Estado de carga da bateria D - Travão de estacionamento E - Presença do operador F - Contador de horas

G - Manutenção H - Regime do motor I - Símbolo do regime do motor J - Intervalo de melhor corte K.- Sistema de recolha de material (MCS) L - Combustível baixo

O painel de instrumentos tem o mesmo aspeto e funcionamento que o de um automóvel moderno. A sequência de arranque aciona as luzes e os calibradores para indicar que estão a funcionar:

• O painel tem um design tipo cockpit escuro para minimizar as distrações que poderiam afetar o operador.
• O painel tem retro-iluminação para assegurar a visibilidade noturna.
• A visibilidade noturna é especialmente útil ao utilizar limpa-neves.
• Quando o recolhedor está cheio, a respetiva luz indicadora de recolhedor cheio acende e a tomada de força (TDF) do trator é automaticamente desconetada.
• O contador de horas faz com que seja fácil saber quando é preciso realizar a troca do óleo, bem como outras tarefas de manutenção.
• A luz indicadora de combustível baixo avisa o operador quando o combustível está baixo.
• Um taquímetro mostra a velocidade do motor de forma gráfica.
  • Os gráficos da zona alvo informam o operador sobre qual grupo de velocidade do motor deverá ser utilizado para conseguir a melhor qualidade de corte.
• Um indicador avisa o operador quando a TDF está em funcionamento.
• As brilhantes luzes de aviso e paragem chamam a atenção do operador quando há informações importantes no painel de instrumentos.
  • É possível prevenir danos e reduzir os custos das reparações prestando atenção aos problemas de forma antecipada.
• Os operadores são avisados do problema se tentam utilizar a plataforma de corte com os bloqueios da TDF, do assento ou dos travões de estacionamento inadequados.
• Os indicadores também são úteis para identificar os motivos pelos quais a TDF ou o motor podem ter sido desligados quando um bloqueio foi insuficiente.
• Os operadores recebem avisos se a voltagem da bateria for muito baixa, normal ou excessiva.
• A luz de indicação de serviço acende-se para mostrar que foi gravado um código de diagnóstico de erro.
• O sistema de diagnóstico a bordo oferece códigos de anomalias para uso por mecânicos com a formação devida.
  • Por exemplo, um mecânico poderá testar a funcionalidade do interruptor e a continuidade do circuito sem necessidade de ferramentas.

Ajuste de altura da plataforma de corte

Ajuste de altura da plataforma de corte

Regulador do ajuste de corte integrado

Um comando giratório permite ajustar a altura de corte de forma rápida e simples:

• Proporciona alturas de corte em incrementos de 0,6 cm (0,25 pol.), desde 2,5 a 10,2 cm (1 a 4 pol.)
• A plataforma de corte regressa à mesma altura predeterminada cada vez que se baixa
• O calibrador integrado para nivelamento da plataforma e a ferramenta Exact Adjust estão situados convenientemente no compartimento de armazenamento debaixo do assento

  • É utilizado em conjunto com os orifícios de Exact Adjust para obter um nivelamento simples e preciso da plataforma de corte, o que permite um rendimento de corte ótimo

Sistema de elevação por pedalSistema de elevação por pedal

Sistema de elevação por pedalSistema de elevação por pedal

Para muitos operadores, é menos cansativo utilizar o pé para elevar o cortador de relva ou a alfaia:

• O bloqueio da posição elevada, de fácil acionamento, funciona de forma similar ao bloqueio do travão de estacionamento.
• O pedal não está no meio, razão pela qual não é fácil que se depare com arbustos ou com ramos de árvores durante o corte.
• A plataforma de corte regressa à mesma altura predeterminada cada vez que se baixa
• Proporciona-se uma mola regulável de assistência à elevação para minimizar o esforço de elevação.
  • Está disponível um conjunto opcional (BM24810) de assistência à elevação no X350R. Este conjunto é necessário para poder utilizar o limpa-neves.
• O cortador de relva não ficará bloqueado inadvertidamente na posição elevada ao cortar numa zona com valas.
• Ao instalar ou extrair um cortador de relva ou uma alfaia dianteira que se eleva por meio do sistema de elevação por pedal, pode ser eliminada a tensão da mola dos pontos de conexão. Para tal, puxe para trás o pedal de elevação e levante o trinco de elevação para fixar o pedal na posição traseira.

Mola de assistência à elevação opcional

Peças do conjunto de mola de apoio à elevação

Está disponível uma mola de apoio à elevação opcional:

• Necessário para poder usar o limpa-neves

Controlo do travão de estacionamento

Travão de estacionamento

Ao pisar o pedal do travão acionam-se os travões de disco em banho de óleo internos (maior durabilidade e vida útil) para uma paragem segura.

O comando do travão de estacionamento está situado num lugar prático de acesso fácil; mantém o pedal do travão na posição de bloqueio de forma segura.

A tremonha esvazia-se facilmente desde o assento do operador

Uma grande alavanca facilita o esvaziamento

O recolhedor de 300 l (8,5-bu) eleva-se para descarregar os restos de relva

O design inovador do recolhedor traseiro estabelece um padrão elevado para os sistemas de recolha:

• O recolhedor está fabricado com um tecido duradouro para proporcionar flexibilidade onde for necessária.

Envio do recolhedor

O recolhedor traseiro está alojado no trator para facilitar o seu envio

Recolhedor de grande capacidade

• Minimizam-se os custos de envio
• Nenhum material extra é necessário, o que reduz os custos de o recolhedor

O recolhedor está fabricado com materiais duradouros e está selado para que o pó não atinja o operador.
