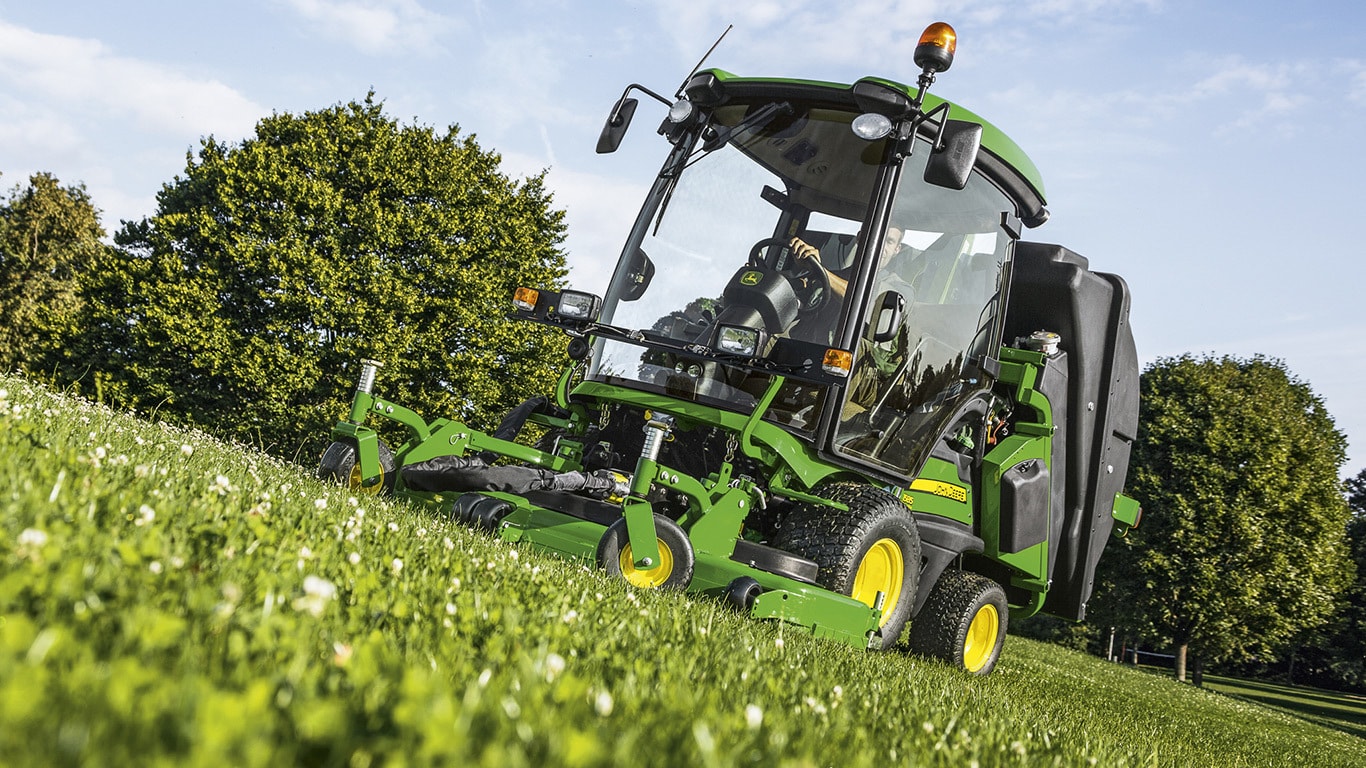

TerrainCut 1585 | Cortadores de Relva Rotativos Frontais

O motor diesel oferece prestações de alta qualidade que minimizam o custo operacional

Capô aberto para acesso ao motor

Motor de 3 cilindros a diesel, refrigerado com líquido

Os cortadores de relva frontais TerrainCut™ da série 1500 são alimentados por motores diesel de 3 cilindros refrigerados por líquido.

Estes motores oferecem níveis baixos de gases de escape e emissões, uma sonoridade reduzida e um excelente consumo de combustível

Os modelos 1570, 1575, 1580 e 1585 são compatíveis com biodiesel de fábrica até ao B20. O modelo 1550 requer um conjunto opcional para ser compatível com o combustível biodiesel B20.

Desenho do motor para 1570, 1575, 1580 e 1585

Especificações do motor	1550	1570	1575	1580	1585
Potência do motor (kW), SAE J1995 em bruto	18,4 kW	28,1 kW	28,1 kW	28,1 kW	28,1 kW
Rpm nominais do motor	3000	3000	3000	3000	3000
Cilindros	3	3	3	3	3
Cilindrada, pol. cúb. (L)	77 (1,27)	81 (1,3)	81 (1,3)	100,2 (1,64)	100,2 (1,64)

As principais características do motor incluem:

Design económico de cilindros moldados em bloco para um bom arrefecimento e uma vida útil prolongada
Injeção indireta de combustível (1550)
Injeção direta de combustível (1570, 1575, 1580, 1585)
- Injeta o combustível diretamente em cima dos pistões para facilitar uma combustão mais eficiente
- Desenvolve mais potência por galão de combustível
- Melhora o arranque
- Desenvolve mais potência por litro de combustível e melhora o arranque
Os pistões de liga de alumínio com suportes de aço integrados são leves para reduzir as cargas suportadas pelas hastes de conexão e oferecer boas prestações na área da transferência do calor
O design permite maiores tolerâncias e neutraliza a expansão do pistão, reduzindo assim as fugas de gases e o ruído ocasionados pelo impacto dos pistões
Os anéis superiores estão numa posição mais alta no pistão e utiliza-se uma junta de cabeça mais fina para reduzir o volume dos gases residuais não queimados e melhorar a eficiência da combustão
As engrenagens de sincronismo e as engrenagens da transmissão do injetor utilizam engrenagens de perfil helicoidal para ajudar a reduzir o ruído do motor. Os dentes das engrenagens têm um perfil de novo design, que não proporciona quase nada de impacto, ruído ou recuo
Filtro de combustível com elemento substituível
O tubo de entrada à pressão total permite arranques rápidos com temperaturas de até -18C (o acessório opcional do aquecedor do líquido de arrefecimento do motor ajuda no arranque sob condições mais extremas)
Sistema de combustível com purga automática não é necessário purgar o sistema se o trator ficar sem combustível; o sistema purga automaticamente a bomba de injeção, as tubagens e os injetores, permitindo uma rápida recuperação do combustível
O arranque e a paragem com chave elimina a necessidade de um botão para cortar o abastecimento de combustível, o solenóide elétrico desliga o abastecimento do combustível imediatamente quando se desliga a chave.
O depósito de recuperação do líquido de arrefecimento transparente permite que o operador verifique o nível do líquido de arrefecimento sem retirar a tampa do radiador
Compartimento do motor fechado para evitar a entrada de sujidade e reduzir a sonoridade.
Compartimento do radiador vedado para manter os resíduos e a sujidade na parte externa do capô.
Binário excelente para proporcionar muita potência de tração ao operar em condições de corte difíceis
Lubrificação à pressão total para permitir uma lubrificação positiva inclusive ao operar em ladeiras
Filtro de ar de dois elementos, do tipo seco e substituível, totalmente vedado para assegurar uma limpeza efetiva
- 90 por cento a 95 por cento da sujidade ejetada antes de chegar ao elemento de papel
Elemento de segurança secundário para uma filtragem adicional
O indicador de obstrução no filtro do ar do tipo progressivo avisa o operador quando é preciso realizar a manutenção do filtro.
Alternador tipo automóvel para fornecer bastante carga à bateria e potência para os acessórios
- 75 amp no caso de modelos de plataforma aberta
- 95 amp no caso de modelos com cabina ComfortCab
Ligação automática do aquecedor de ar para permitir arranques mais fáceis em condições climatéricas frias
Um sistema de sensores automático avisa o operador quando o motor está pronto para arrancar

Radiadores de montagem traseira

Radiadores de montagem traseira (1550, 1570, 1580)

Radiadores de montagem traseira e condensador do ar condicionado (1575, 1585)

Os radiadores de montagem traseira e o condensador do ar condicionado (1575, 1585) possuem dobradiças e são facilmente separados para uma limpeza exaustiva para otimizar o rendimento e o tempo de atividade.

O radiador montado na parte traseira mantém o ruído afastado do operador e facilita a manutenção.

O motor está montado separadamente para reduzir as suas vibrações no posto do operador para um funcionamento mais confortável

O depósito de combustível tem uma grande capacidade e um indicador de nível conveniente que permite maximizar o tempo útil

Depósito de combustível

Indicador do combustível (apresentado no modelo 1585)

Características do depósito de combustível:

A capacidade de60,6 l garante um tempo de funcionamento de 10 horas.
O sistema de filtragem superior assegura um combustível limpo.
O indicador do nível de combustível tem uma localização conveniente.

As plataformas de corte para cortadores de relva frontais TerrainCut™ satisfazem uma grande variedade de necessidade

Desde 1998, a plataforma de corte John Deere 7-Iron™ demonstrou qualidade profissional, rendimento e resistência. As plataformas de corte 7-Iron PRO, FastBack™ e FastBack PRO fornecem um corte de qualidade ainda mais elevada, em condições mais diversas.

Cortador de relva frontal TerrainCut 1580 com plataforma de corte FastBack PRO de 183 cm

Cortador de relva frontal TerrainCut 1580 com plataforma de corte 7-Iron PRO de 183 cm

Compatibilidade da gadanheira profissional TerrainCut

Plataforma de corte	1550	1570	1575	1580	1585
Plataforma de corte de 60 pol. (152 cm) 7-Iron™ com descarga lateral	X	X	X*	X*	X*
Plataforma de corte de descarga traseira FastBack™ de 157 cm	X	X	X	X	X
Plataforma de corte de 72 pol. (183 cm) 7-Iron com descarga lateral	X	X	X	X	X
Plataforma de corte de descarga traseira FastBack PRO de 183 cm	X	X	X	X	X

São necessários contrapesos traseiros (UC13263) com base na configuração da máquina. Também é preciso pedir a referência TCB10303, o suporte de montagem dos contrapesos traseiros.

* Plataforma de corte excêntrica para maior capacidade de remate. A largura de via do veículo é 5,1 cm mais larga no lado da descarga da plataforma de corte. Isso pode provocar que o pneu passe por cima de relva sem cortar no lado de descarga da plataforma de corte.

NOTA: Estas plataformas de corte não serão compatíveis para instalação posterior nas gadanheiras frontais série F900 ou F1145.

Rotate for Service (RFS™) (rotação para manutenção)

Plataforma de corte com a prestação RFS

A prestação "Rotação para Manutenção" (RFS) permite aceder para limpar e realizar a manutenção da plataforma de corte:

O ângulo de rotação variará dependendo das dimensões da plataforma de corte e dos pneus da unidade de potência.
Não são necessárias ferramentas para aceder às correias.
É fácil aceder à parte inferior da plataforma de corte.
O design de instalação/desinstalação fácil simplifica a instalação e a remoção das plataformas de corte.
É possível aceder aos fusos lubrificáveis na parte superior sem retirar as proteções das correias.

A posição Rotate for Service (rotação para manutenção) também reduz o comprimento da máquina para rebocar.

Certificação

Os cortadores de relva frontais TerrainCut cumprem as especificações da certificação da segurança ANSI B71.4 e da norma ISO 5395.

Fusos das lâminas reforçados

Alojamento dos fusos em ferro fundido

Os alojamentos dos fusos do cortador de relva são fabricados em ferro fundido dúctil.

Principais vantagens dos alojamentos dos fusos em ferro fundido dúctil:

O ferro fundido dúctil proporciona uma resistência superior aos impactos.
O design reforçado coloca o reforço onde é necessário.
A resistência do ferro fundido protege contra os danos provocados pelos impactos das lâminas.
O copo de lubrificação está montado no topo para um acesso fácil.
A válvula de despressurização da lubrificação minimiza os danos nos vedantes provocados pelo enchimento excessivo com lubrificante e impede a entrada de resíduos no alojamento.
O alojamento com 20,3 cm (8 in.) de diâmetro distribui a carga e os impactos para minimizar os danos no alojamento da plataforma.
É possível reconstruir o fuso.

Plataforma de corte de 60 pol. (152 cm) 7-Iron com descarga lateral

Plataforma de corte de 60 pol. 7-Iron PRO

As suas funcionalidades incluem:

O para-choques do bordo de remate reduz os danos à plataforma de corte e à propriedade.
A grelha frontal de novo design permite gerir o fluxo do ar e controlar melhor os resíduos.
Os alojamentos dos fusos das lâminas são fabricados em ferro fundido dúctil
- O design reforçado coloca o reforço onde é necessário.
O reforço do alojamento do fuso proporciona uma durabilidade estrutural ainda maior.
As rodas anti-rodeiras ajustáveis ajudam a suavizar o trabalho do corte.
As rodas giratórias semi-pneumáticas de série não murcharão pela punção do pneu.

O cortador de relva foi concebido para proporcionar uma qualidade de corte excecional com velocidades de deslocação mais elevadas:

A plataforma de corte é fabricada com aço de calibre 7 de 4,6 mm para minimizar o número de soldaduras e proporcionar uma face inferior lisa com menos arestas afiadas para reduzir as acumulações de material.
- Proporciona componentes de precisão e uma plataforma de corte com uma longa vida útil
- Dado que é uma peça de aço inteira, não há soldagens que poderiam quebrar
- Proporciona uma face inferior lisa e sem ângulos, o que reduz a acumulação de material
Há uma barra de aço sólido de 0,75 pol. (1,9 cm) soldada ao perímetro da plataforma de corte para maior robustez.
Os cantos arredondados da plataforma de corte forjada ajudam a distribuir a carga de impacto para reduzir o potencial de danos quando o cortador de relva entra em contacto com árvores, pedras, lancis ou outros obstáculos fixos.
A profundidade interior de 5,5 pol. (14 cm) da plataforma assegura um fluxo de ar otimizado que permite processar o material de forma rápida e eficaz.
As alturas de corte de entre 1 e 6 polegadas (2,5 a 12,7 cm) com incrementos de 0,5 pol. (1,3 cm) permitem que o operador possa enfrentar quaisquer condições de corte.

O sistema exclusivo dos defletores permite colocar a relva em vertical antes que seja cortada, produzindo um comprimento e um aspeto uniformes:

O sistema dos defletores elimina as acumulações, as dispersões e o alinhamento.
A abertura de descarga ampla garante uma dispersão uniforme dos resíduos para um acabamento impecável em todo o tipo de condições.

Plataforma de corte FastBack de 157 cm

A plataforma de corte de descarga traseira FastBack de 157 cm é ideal para:

Zonas onde há pessoas presentes
- Escolas
- Parques
- Parques infantis
- Zonas com tráfego (avenidas urbanas, bermas, etc.)
Condições e aplicações:
- Áreas com relva alta e ervas-daninhas
- Áreas onde o cliente não estará preocupado se houver uma grande dispersão da relva (zonas com parques, beiras de estradas, etc.)
Licitações governamentais que especifiquem que as gadanheiras sejam de descarga traseira.

As principais prestações da plataforma de corte de 62 pol. (157 cm) com descarga traseira incluem:

A plataforma de corte é fabricada em aço de calibre 7 de 4,6 mm para garantir a resistência para suportar aplicações de corte de relva profissionais e municipais.
Os alojamentos dos fusos das lâminas são fabricados em ferro fundido dúctil
- O design reforçado coloca o reforço onde é necessário.
A plataforma de corte é construída com um sistema de defletores único que reduz as acumulações e o alinhamento e cria um acabamento que cortadores de relva com descarga traseira da concorrência não conseguem igualar.
O sistema da transmissão da correia tem um dispositivo de tensionamento fácil de ajustar.
- Ao utilizar um sistema de molas, o risco de tensionamento excessivo é eliminado, garantindo uma vida útil prolongada da correia e um excelente rendimento durante toda a campanha.
Para facilitar as inspeções e a manutenção, é possível rotar a plataforma de corte até à posição de bloqueio vertical para fins de inspeção ou manutenção.
O design de plataforma profunda aumenta o fluxo do ar e permite processar uma maior quantidade de material.
O operador pode realizar os remates com qualquer um dos lados.
- O fato de poder realizar os remates em ambos os lados aumenta a produtividade do operador.
Alturas de corte de 2,5 cm a 15,2 cm, com incrementos de 1,3 cm, permitem que o operador se adapte a todas as condições de corte.
As rodas auxiliares, os rolos ou os calços montados na lateral permitem elevar a plataforma de corte acima das superfícies irregulares, permitindo assim um aspeto cuidado.
As rodas duplas anticlareiras proporcionam uma maior durabilidade.
Sistema de elevação e bloqueio fácil para fins de inspeção e manutenção.
As rodas giratórias semi-pneumáticas de série não murcharão no caso de punção.
É possível lubrificar os fusos sem retirar as proteções das correias.
Os fusos forjados a frio de 1 pol. (2,5 cm) de grossura são robustos para uma longa vida útil.
- Tratamento com calor para maior robustez
Certificação conforme as normas europeais (CE)

Plataforma de corte de 72 pol. (152 cm) 7-Iron com descarga lateral

Plataforma de corte 7-Iron PRO com descarga lateral de 183 cm

As suas funcionalidades incluem:

O para-choques do bordo de remate reduz os danos à plataforma de corte e à propriedade.
A grelha frontal de novo design permite gerir o fluxo do ar e controlar melhor os resíduos.
O reforço do alojamento do fuso proporciona uma durabilidade estrutural ainda maior.
Os alojamentos dos fusos das lâminas são fabricados em ferro fundido dúctil
- O design reforçado coloca o reforço onde é necessário.
As rodas anti-rodeiras ajustáveis ajudam a suavizar o trabalho do corte.
As rodas giratórias semi-pneumáticas de série não murcharão pela punção do pneu.

A plataforma de corte está concebida para proporcionar uma qualidade de corte excecional com velocidades de deslocação superiores:

A plataforma de corte é fabricada com aço de calibre 7 de 4,6 mm para minimizar o número de soldaduras e proporcionar uma face inferior lisa com menos arestas afiadas para reduzir as acumulações de material.
- Proporciona componentes de precisão e uma plataforma de corte com uma longa vida útil
- Dado que é uma peça de aço inteira, não há soldagens que poderiam quebrar
- Proporciona uma face inferior lisa e sem ângulos, o que reduz a acumulação de material
Há uma barra de aço sólido de 0,75 pol. (1,9 cm) soldada ao perímetro da plataforma de corte para maior robustez.
Os cantos arredondados da plataforma de corte forjada ajudam a distribuir a carga de impacto para reduzir o potencial de danos quando o cortador de relva entra em contacto com árvores, pedras, lancis ou outros obstáculos fixos.
A profundidade interior de 5,5 pol. (14 cm) da plataforma assegura um fluxo de ar otimizado que permite processar o material de forma rápida e eficaz.
As alturas de corte de entre 1 e 6 polegadas (2,5 a 12,7 cm) com incrementos de 0,5 pol. (1,3 cm) permitem que o operador possa enfrentar quaisquer condições de corte.

O sistema exclusivo dos defletores permite colocar a relva em vertical antes que seja cortada, produzindo um comprimento e um aspeto uniformes:

O sistema dos defletores elimina as obstruções, as fugas e a formação de cordões de material.
A boca de descarga larga garante uma perfeita dispersão dos resíduos, proporcionando um acabamento impecável em todo o tipo de condições.

183 cm (72 pol.) Plataforma de corte FastBack PRO

A plataforma de corte de descarga traseira FastBack PRO de 183 cm é ideal para paisagistas profissionais e municípios que precisam de descarga traseira para relva e resíduos. As plataformas de corte de descarga traseira FastBack PRO da John Deere oferecem uma solução de jardinagem profissional. As vantagens de um cortador de relva com descarga traseira incluem:

Reduz a probabilidade de danos devido à projeção de objetos da plataforma de corte
Poupa tempo ao permitir o corte muito próximo de objetos fixos, de ambos os lados da plataforma
Uma experiência de corte mais limpa, ao reduzir a quantidade de resíduos que são projetados na direção do operador

Uma plataforma de corte de descarga traseira é ideal para os seguintes contextos:

Escolas
Parques
Parques infantis
Zonas com tráfego (avenidas urbanas, bermas, etc.)
Zonas com relvados longos com relva alta que tem de ser cortada, onde não haja uma grande preocupação com uma grande dispersão da relva (zonas com parques, beiras de estradas, etc.)
Algumas especificações governamentais exigem que os cortadores de relva estejam equipados com descarga traseira.

As principais funcionalidades da plataforma de corte com descarga traseira de 183 cm incluem:

A plataforma de corte é fabricada em aço de calibre 7 de 4,6 mm para garantir a resistência para suportar aplicações de corte de relva profissionais e municipais.
Os alojamentos dos fusos das lâminas são fabricados em ferro fundido dúctil.
- O design reforçado coloca o reforço onde é necessário.
A plataforma de corte é construída com um sistema de defletores único que reduz as acumulações e o alinhamento e cria um acabamento que cortadores de relva com descarga traseira da concorrência não conseguem igualar.
O operador pode realizar os remates com qualquer um dos lados.
- O fato de poder realizar os remates em ambos os lados aumenta a produtividade do operador.
- Para-choques dos bordos de remate em cada lado reduzem os danos à plataforma de corte e à propriedade.
O sistema da transmissão da correia tem um dispositivo de tensionamento fácil de ajustar.
- O fato de utilizar um sistema de mola elimina o risco de tensionamento excessivo, assegurando assim uma longa vida útil da correia e um excelente rendimento durante toda a campanha.
Para facilitar as inspeções e a manutenção, é possível rotar a plataforma de corte até à posição de bloqueio vertical para fins de inspeção ou manutenção. O design de plataforma profunda aumenta o fluxo do ar e permite processar uma maior quantidade de material.
Alturas de corte de 2,5 cm a 15,2 cm, com incrementos de 1,3 cm, permitem que o operador se adapte a todas as condições de corte.
As rodas auxiliares ou os rolos elevam a plataforma de corte sobre superfícies irregulares, produzindo um aspeto cuidado.
As rodas duplas anticlareiras proporcionam uma maior durabilidade. Sistema de elevação e bloqueio fácil para fins de inspeção e manutenção.
As rodas giratórias semi-pneumáticas de série não murcharão no caso de punção. É possível lubrificar os fusos sem retirar as proteções das correias.
Os fusos de 2,5 cm forjados a frio são robustos para uma vida útil prolongada.
- Tratamento com calor para maior robustez
Certificação conforme as normas europeais (CE)

Especificações da plataforma de corte

	(60 in.) 152 cm 7-Iron PRO com descarga lateral	(62 in.) FastBack de descarga traseira de 157 cm	(72 in.) 183 cm 7-Iron PRO Descarga lateral	(72 in.) FastBack PRO de 183 cm Descarga traseira
Calibre (grossura)	Calibre 7, (0,179 in.) 4,6 mm	Calibre 7, (0,179 in.) 4,6 mm	Calibre 7, (0,179 in.) 4,6 mm	Calibre 7, (0,179 in.) 4,6 mm
Altura de corte	(1 a 6 in.) 2,5 a 15,2 cm	(1 a 6 in.) 2,5 a 15,2 cm	(1 a 6 in.) 2,5 a 15,2 cm	(1 a 6 in.) 2,5 a 15,2 cm
Tipo de rodas pivotantes	Semi-pneumáticas	Semi-pneumáticas	Semi-pneumáticas	Semi-pneumáticas
Rodas auxiliares	Sim dianteiras e traseiras	Sim dianteiras e traseiras	Sim dianteiras e traseiras	Sim dianteiras e traseiras
Oscilação da plataforma de corte com relação ao plano do solo	+/- 15 graus	+/- 15 graus	+/- 15 graus	+/- 15 graus
Inclinação lateral da plataforma de corte	+/- 8 graus	+/- 8 graus	+/- 8 graus	+/- 8 graus
Plataforma de corte instalada na fábrica	Não	Não	Não	Não
Tempo requerido para que uma pessoa instale ou retire a plataforma de corte (sem ferramentas)	10 min	10 min	10 min	10 min
Tempo requerido para modificar a altura de corte	3 min sem necessidade de ferramentas	3 min sem necessidade de ferramentas	3 min sem necessidade de ferramentas	3 min sem necessidade de ferramentas
Tipo de correia	Correia Kevlar	Correia Kevlar	Correia Kevlar	Correia Kevlar
Tipo de proteção da correia	Plástico	Plástico	Plástico	Plástico
Tempo para retirar ou instalar a proteção da correia	2 min ou menos	2 min ou menos	2 min ou menos	2 min ou menos
Tipo de lâmina	Elevação alta	Elevação média	Elevação alta	Elevação média
Fusos	3	3	3	3
Material do alojamento dos fusos	Ferro fundido dúctil	Ferro fundido dúctil	Ferro fundido dúctil	Ferro fundido dúctil
Plataforma com nivelamento lateral na elevação	Sim	Sim	Sim	Sim
Descarga	Lateral	Traseira	Lateral	Traseira
Largura de corte	(60 in.) 152 cm	(62 in.) 157 cm	(72 in.) 183 cm	(72 in.) 183 cm
Largura total (tubo de descarga baixado)	(74 in.) 188 cm	(64 in.) 163 cm	(86 in.) 218 cm	(74 in.) 188 cm
Peso	---	---	---	---

A transmissão do eixo da tomada de força (TDF) tem um fácil acesso para a rápida troca de peças

Transmissão do eixo da TDF da gadanheira frontal

A TDF elétrica independente alimenta a plataforma de corte, a escova giratória ou o limpa-neves bifásico:

É possível ativar ou desativar a TDF no andamento da tarefa para conseguir uma maior produtividade.
A embraiagem hidráulica da TDF tem uma válvula de descompressão com atraso para permitir um acionamento suave.
O design de embraiagem em banho de óleo garante uma vida útil prolongada.
A TDF é facilmente acessível.

Os pneus correspondem ao tamanho da máquina e às larguras da plataforma de corte

Pneus 1550, 1570, 1575

Pneus

Pneus das rodas motrizes de série:

23x10,5-12 ou 23x8,5-12 (1550, 1570)
23x10.5-12 (1575)

Pneus das rodas de direção de série: 18x8,5-10 (4WD)

Pneus 1580, 1585

Pneus das rodas motrizes de série: pneus das rodas motrizes 26x12-12, 6 PR (1580, 1585)

Pneus das rodas de direção de série: pneus das rodas de direção 20x10,00-10, 6 PR (1580, 1585)

Os conjuntos opcionais para mulching aumentam a versatilidade das plataformas de corte

Mostra-se um conjunto de uso habitual para mulching

Estão disponíveis conjuntos para converter as plataformas de corte 7-Iron™ PRO com descarga lateral de 152 cm e 183 cm em plataformas de mulching para utilização com relva ou folhas.

Os conjuntos de mulcing incluem lâminas de mulching, defletores, proteções finais e os parafusos necessários para a montagem.

Conjuntos de mulching semelhantes estão também disponíveis para as plataformas FastBack de 157 cm e 183 cm.

A cabina ComfortCab premium de série proporciona um nível superior de conforto e rendimento

Cortador de relva frontal 1585 com espelhos laterais opcionais, sistema de recolha GLC1500 e homologação de estrada

A cabina ComfortCab faz parte do equipamento de série nos cortadores de relva frontais TerrainCut™ 1575 e 1585. É uma das cabinas mais confortáveis e fáceis de utilizar disponíveis no mercado. Esta cabina premium foi desenvolvida com recurso a investigação e testes exaustivos e a algumas das técnicas de design mais avançadas disponíveis.

Os veículos com cabina foram concebidos para operadores que exigem níveis de conforto e rendimento superiores:

Proprietários de grandes explorações
Operadores comerciais
Agências governamentais

Quer seja no corte da relva ou nos trabalhos com lâmina, os cortadores de relva frontais TerrainCut possuem a versatilidade e resistência necessárias para realizar o trabalho, enquanto protegem o operador das intempéries.

Design

A cabina ComfortCab faz parte do equipamento de série

Visibilidade da cabina ComfortCab desde o assento do operador

Os operadores irão certamente apreciar as vantagens desta cabina, começando pelo design que considera a visibilidade. A cabina possui pontos de montagem robustos integrados na estrutura de proteção contra capotamentos (ROPS).

O design espaçoso e o interior de disposição cuidada permitem uma visibilidade total de 360 graus.

Os operadores desfrutam de uma vista desobstruída independentemente da tarefa a ser realizada.
Reduz-se a fadiga do operador devido às contorsões incómodas, o que tem como resultado uma maior produtividade global.
O amplo espaço livre para a cabeça e os vidros curvados nos quatro lados contribuem para um interior espaçoso e dão aos operadores a sensação de uma cabina grande.

Sistema de controlo da climatização

Filtro de ar da cabina

Interior da cabina ComfortCab de alta qualidade

Os operadores estão bem protegidos da intempérie com um sistema de climatização de alto rendimento para aquecimento e ar condicionado:

A cabina climatizada torna qualquer tarefa mais agradável, seja num dia frio de inverno ou num dia de calor no verão.
O filtro de ar limpo de alta eficiência oferecido de série reduz as partículas de poeira e os alergénios.

Controlos e aberturas do sistema de aquecimento e ar condicionado

Aberturas do sistema de aquecimento e ar condicionado no teto

Um sistema de controlo da climatização de alta qualidade para assegurar o máximo conforto do operador faz parte do equipamento de série com a cabina ComfortCab nos modelos 1575 e 1585:

Os comandos do aquecimento e do ar condicionado estão situados de forma conveniente na linha da cabeça.
As aberturas no teto estão situadas em ambos os lados do operador.

Prestações da cabina ComfortCab

Conforto e visibilidade superiores para o operador

Comandos do lado direito, instrumentos e suporte para copos

O design da cabina inclui várias características que proporcionam um conforto e visibilidade superiores ao operador. Estas prestações incluem:

Interior ultra-silencioso com tapetes de espuma que amortecem os ruídos no piso
Vidro curvado para uma visibilidade de 360 graus e um interior espaçoso
Barra de cabeça elevada para a máxima visibilidade frontal
Centro de controlo com os comandos de uso mais frequente ao alcance da mão do operador
Volante de direção inclinável
Piso amovível
Um assento Deluxe faz parte do equipamento de série, com revestimento em tecido e cinto de segurança retrátil
- Apoios de braços de série para maior conforto do operador
Espelho retrovisor interno para uma excelente visibilidade traseira
A luz interior do teto proporciona iluminação em condições de pouca luminosidade
Para-sol de série para impedir a passagem da luz excessiva
Algumas das prestações que asseguram o conforto incluem:
- Porta-copos conveniente
- Fonte de alimentação de 12 V
Pega integrada que ajuda a entrar e sair da cabina
Pegas de entrada com possibilidade de bloqueio e botões
Degrau no lado esquerdo para facilitar a entrada e saída (só no modelo 1585)

As características de conforto opcionais incluem:

Espelhos retrovisores exteriores e duplos opcionais para maior visibilidade traseira
Há um conjunto de montagem de rádio opcional e vários aparelhos estéreo para instalação no campo:
- Estéreo com AM/FM, banda meteorológica, satélite SiriusXM e preparação para iPod
- Estéreo AM/FM da John Deere/Delco com leitor de CD único e compacto, relógio, ficha de entrada de áudio frontal para leitores de MP3 e banda meteorológica
- Estéreo com AM/FM, banda meteorológica, satélite SiriusXM e preparação para iPod

Prestações de operação da cabina, de série e opcionais

Controlo do limpa-para-brisas de duas velocidades incluído de série

Rádio opcional

A cabina inclui muitas características de série que aumentam a facilidade e conveniência para o operador:

Limpa-para-brisas dianteiro de série com duas velocidades e lava-para-brisas para manter o vidro dianteiro limpo
Duas luzes de trabalho LED dianteiras montadas no tejadilho para uma ótima visibilidade dianteira à noite
Válvula hidráulica auxiliar de duas bobinas com acopladores de montagem dianteira (1575; 1585)

A cabina foi concebida para permitir o fácil acoplamento de acessórios que aumentam o conforto e o rendimento do operador.

Preparada com cablagens para acessórios opcionais, por exemplo o rádio, os faróis de trabalho traseiros e a luz de aviso giratória
Duas luzes de trabalho traseiras montadas no tejadilho para uma ótima visibilidade traseira à noite

Assento

Assento e controlos

Assento confortável com revestimento de tecido

O operador dispõe de um assento confortável com revestimento em tecido.

Um assento Deluxe com revestimento em tecido, suspensão pneumática e cinto de segurança retrátil fazem parte do equipamento de série em todos os modelos com cabina:

Combinam-se a almofada de assento ergonómica, o apoio lombar, o encosto de assento ajustável, a suspensão pneumática e os apoios de braços para oferecerem um excelente conforto e apoio ao operador.
O operador pode ajustar a suspensão aumentando/ diminuindo a pressão até que a seta fique no centro do indicador, visando um maior conforto.
O assento é ajustável para a frente e para trás, de acordo com a altura do operador, mediante a utilização da alavanca situada abaixo do assento.
Os cintos de segurança retráteis evitam que os cintos fiquem emaranhados nos comandos e na suspensão do assento.

Iluminação de série

Duas luzes dianteiras de série (modelo americano apresentado)

A iluminação opcional inclui:

Dois faróis de trabalho traseiros ajustáveis montados no teto
Luz de aviso giratória

Características de segurança da cabina

Estrutura de proteção contra capotamentos (ROPS) certificada conforme as normas mais exigentes do setor para a máxima proteção do operador
Sistema de deteção de presença do operador
Saída de emergência do lado direito
Vidro de segurança temperado em caso de rutura

A cabina ComfortCab™ inclui proteção contra capotamentos para o operador

Cortador de relva frontal 1585 (modelo americano apresentado)

A cabina ComfortCab inclui uma estrutura de proteção contra capotamentos (ROPS) para o operador. O cinto de segurança retrátil faz parte do equipamento de série.

SiriusXM é uma marca registada da Sirius XM Radio Inc. iPod é uma marca registada da Apple Inc.

Os comandos de fácil utilização maximizam a produtividade

Cortador de relva frontal TerrainCut™ 1585 com cabina ComfortCab

Um sistema de direção hidrostática assistida proporciona as seguintes vantagens:

Facilita a rotação da unidade, reduzindo assim a fadiga do operador
Permite viragens rápidas duas voltas de batente a batente para uma excelente produtividade

A consola de direção oferece os seguintes componentes:

Acelerador
Interruptor de chave
Interruptor dos faróis dianteiros
Monitor T4

Comandos do operador (1570 apresentado)

Comandos com localização conveniente

As luzes pisca-pisca estão sempre visíveis para o operador, permitindo assim um controlo fácil.

As informações/ luzes de aviso proporcionadas pela consola incluem as seguintes:

Contador de horas
Pressão do óleo motor
Temperatura do líquido de refrigeração do motor
Luz de temperatura excessiva do óleo hidráulico e bloqueio de emergência da TDF
Pré-aquecedor de ar
Indicação de funcionamento da tomada de força (TDF)

Manobrabilidade:

Raio de viragem de 33 cm
Círculo sem cortar de 71,1 cm com plataforma de corte 7-Iron™ PRO de 183 cm
Plataforma de corte excêntrica e posicionamento posterior
Capacidade de remates otimizada graças ao fato de que a parte traseira segue a trajetória, com plataforma de corte de 72 pol. (183 cm) de descarga lateral
- As rodas guiadas mantêm-se na trajetória marcada pela plataforma de corte, permitindo uma boa manobrabilidade sem que a parte traseira da máquina entre em contacto com obstáculos durante o corte

Travão principal/ pedais direcionais

Comando de dois pedais:

Permite que o operador selecione a velocidade e a direção com apenas um toque da ponta do pé
Mantém as duas mãos livres para a direção e para os comandos de operação

Travão principal (travão de estacionamento):

Proporciona uma força de travagem às duas rodas motrizes
Desativa a tomada de força (TDF)
Desativa o controlo de cruzeiro opcional
Também é utilizado como travão de estacionamento

Travões individuais de giro assistido e bloqueio do diferencial

Travões de giro assistido individuais:

Proporciona mais tração ao operar em ladeiras
Ideal para situações onde é preciso realizar remates em espaços reduzidos
Funciona em combinação com os comandos de pedal hidrostáticos para parar ou desacelerar a unidade nas viragens

Bloqueio do diferencial:

Bloqueia ambas as rodas motrizes dianteiras juntas para proporcionar maior tração
Fácil ativação com o pé esquerdo

Alavanca da tração às quatro rodas (4WD) (1570 apresentado)

Alavancas de comando

Os modelos 1580 e 1585 estão equipados de série com uma alavanca de mudança do eixo transversal de duas velocidades.

Os modelos 1550, 1570, 1575, 1580 e 1585 estão equipados de série com uma alavanca de comando da tração às quatro rodas (4WD).

O sistema de arranque seguro ajuda a proteger o operador e as outras pessoas nas proximidades.

Cortador de relva frontal TerrainCut™ 1570 a cortar relva

Os cortadores de relva frontais TerrainCut™ têm um sistema de deteção de presença do operador.

Para poder arrancar o motor, as seguintes condições são necessárias:

É preciso que o travão principal esteja acionado ou o travão de estacionamento bloqueado; portanto, os comandos de pedal hidrostáticos estarão na posição neutra
A TDF tem de estar desativada
Deve-se utilizar a chave da ignição

Além disso, quando o motor estiver a trabalhar, um bloqueio interno desligará o motor e a TDF automaticamente se o operador sair do assento. Para manter o motor a trabalhar, o operador tem de desativar a TDF e acionar o travão de estacionamento antes de sair do assento.

A direção inclinável faz parte do equipamento de série

Coluna de direção em três partes

A coluna de direção em três partes oferece as seguintes vantagens:

Fácil acesso à válvula de direção e aos componentes elétricos
Melhor ajuste e aspeto
Ajuste fácil para acomodar qualquer operador

Volante de direção inclinável

Coluna de direção inclinável

A coluna de direção inclinável permite ao operador ajustar a posição mais confortável:

Permite mais espaço livre para facilitar a entrada e saída da plataforma do operador
Curso superior a 38,1 cm
Em combinação com o assento, permite acomodar qualquer operador, independentemente das suas dimensões corporais

Os travões e o bloqueio do diferencial são fáceis de utilizar, visando conseguir a máxima produtividade

Travões de disco húmidos/ bloqueio do diferencial

Os travões de disco em banho de óleo fazem parte do equipamento de série:

Oferecem uma excelente força de travagem e uma longa vida útil
Requerem ajustes mínimos
Os travões de giro individuais estão situados no lado esquerdo da plataforma

O bloqueio do diferencial também faz parte do equipamento de série:

bloqueia as duas rodas motrizes dianteiras juntas para proporcionar maior tração conforme a necessidade
Pedal convenientemente localizado para permitir que o operador acione o bloqueio do diferencial com o pé esquerdo enquanto mantém a velocidade e a direção (para a frente ou para trás) com o pé direito

A tomada elétrica de 12 V é muito conveniente

Tomada elétrica de 12 V

A tomada elétrica de 12 V pode ser utilizada para recarregar rádios e telemóveis e também ferramentas de uso comum por jardineiros profissionais.

A tomada tem uma localização conveniente abaixo da parte frontal do assento.

A certificação assegura o cumprimento das normas de segurança

Estrutura de proteção contra capotamentos (ROPS)

Os cortadores de relva frontais TerrainCut cumprem as especificações da certificação de segurança ANSI B71.4 2004 e da norma ISO 5395.

A Estrutura de proteção contra capotamentos (ROPS) cumpre a norma 1928.51 da Occupational Safety and Health Administration (OSHA) dos EUA sobre a proteção contra capotamento e a norma ISO 2.

A facilidade de manutenção visa reduzir os custos e aumentar o tempo útil

Capô do motor

Grande área protegida do capô do motor

Dispositivo de fecho do capô

O capô do motor inclui uma grande área protegida:

Minimiza a quantidade de material que pode entrar para os radiadores de arrefecimento
Minimiza a necessidade de limpar os filtros do capô

O trinco do capô mantém o capô firmemente no lugar, garantindo uma vedação otimizada:

Há um só dispositivo de fecho do capô situado na parte superior do mesmo atrás do assento.

O capô do motor abre-se para a parte traseira

Design que assegura um fácil acesso para fins de manutenção

A acessibilidade para manutenção integrada no design ajuda a garantir que a manutenção diária é realizada para manter a máquina a funcionar com o melhor rendimento.

O capô abre para trás, revelando os seguintes componentes:

Motor
Filtro de óleo e combustível
Refrigerador de óleo hidráulico
Verificação/Enchimento do radiador

É possível retirar o capô totalmente no caso de necessidade. O assento rebate para frente, permitindo o acesso ao filtro de ar, ao banco de fusíveis, à vareta do óleo do motor e à parte dianteira do motor.

Botão de liberação do condensador

Condensador inclinado para permitir a limpeza

Estão disponíveis botões de fácil rotação para soltar o condensador do ar condicionado (apenas no 1575 e no 1585) e os refrigeradores de combustível e de óleo hidráulico para que possam ser inclinados para trás e permitir uma limpeza minuciosa entre os mesmos e o radiador do líquido de arrefecimento do motor.

Painel de acesso à plataforma para os pés

Plataforma dos pés extraível

É possível retirar o painel da plataforma dos pés para aceder ao eixo transversal, ao eixo da TDF e à maioria das ligações.

Há um autocolante de fácil leitura com informações sobre a manutenção diária na parte inferior do painel da plataforma dos pés:

Proporciona acesso para um fácil acoplamento do eixo da transmissão ao trocar as alfaias
Isso melhora a probabilidade de que a manutenção seja feita no momento ótimo, assegurando assim o máximo rendimento e tempo útil

Painel da plataforma dos pés retirado

O fato de retirar a plataforma dos pés proporciona um acesso conveniente ao eixo da transmissão que aciona a plataforma de corte, o limpa-neves e a escova giratória:

Ajuda a tornar a troca de uma alfaia frontal por outra mais fácil e conveniente

As mangueiras hidráulicas têm vedações com juntas tóricas (ORS) reutilizáveis:

As juntas tóricas (ORS) permitem realizar a vedação com um binário inferior, o qual permite evitar fugas.
É possível transferir as juntas desde uma mangueira danificada para outra em bom estado.
Reduzem-se consideravelmente os tempos de indisponibilidade e os custos das reparações.

Funcionalidade Rotate For Service™ (RFS) (rotação para manutenção) apresentada

Dispositivo de bloqueio do serviço RFS (rotação para manutenção)

A prestação (RFS) (rotação para manutenção) permite aceder para limpar e realizar a manutenção das plataformas de corte:

O dispositivo de fecho por manutenção permite bloquear a plataforma de corte na posição e assegurar que a plataforma fique bloqueada na posição correta para a limpeza ou a manutenção.
Os encaixes de lubrificação dos fusos na parte superior podem ser acedidos sem remover as coberturas da correia.

Incluem-se prestações que facilitam a utilização de reboques para reduzir o tempo e o custo necessários para a deslocação dos equipamentos

Algumas das prestações incluídas no design que facilitam a utilização de reboques incluem:

O design inclui dispositivos de acoplamento em reboques, situados nas partes frontal e traseira da máquina.
A elevação da plataforma em 26 graus permitirão subir as rampas de reboques mais inclinadas, facilitando assim a carga e a descarga.
As plataformas com Rotate For Service™ (RFS) (rotação para manutenção) ocupam menos espaço quando transportadas em reboques, deixando mais espaço para outro equipamento importante.

Terminais de bateria remotos

Os terminais de bateria remotos simplificam o procedimento de arranque auxiliar. Tanto o terminal positivo como o negativo encontram-se diante do pneu da roda de direção traseiro direito.

A estrutura soldada é fabricada em aço de elevada resistência

Estrutura tubular em aço de elevada resistência

A revolucionária estrutura tubular soldada em aço de elevada resistência oferece durabilidade e permite situar componentes importantes numa posição mais baixa dentro da máquina:

O design resulta num centro de gravidade mais baixo para uma melhor estabilidade e tração em ladeiras e terrenos inclinados.
As estrutura de proteção contra capotamentos (ROPS) são parte integrante da estrutura global.

Design de alta durabilidade

As prestações que garantem uma alta durabilidade da estrutura incluem:

Eixos de ferro fundido com tratamento térmico com pinos mestres de 3,15 cm
Travões internos em banho de óleo
Embraiagem hidráulica da tomada de força (TDF), com travão
- Permite um suave engatamento e uma longa vida útil.
Arrefecedor do óleo hidrostático
Dispositivos hidráulicos com vedações por juntas tóricas (ORS)
TDF integrada e acionada pelo eixo
Relés e conetores elétricos vedados
Robustos cilindros hidráulicos duplos
Cavidades dos braços de elevação em ferro fundido nodular
Para-choques traseiro em ferro fundido

A transmissão hidrostática e o eixo da transmissão são robustos para maximizar o tempo útil

Transmissão Kanzaki de 30 cc

Uma transmissão Kanzaki de 30 cc é utilizada para um funcionamento fiável.

As características que asseguram a durabilidade incluem:

A transmissão hidrostática de alta capacidade e o eixo da transmissão robusto maximizam o rendimento e o tempo útil e minimizam os custos de manutenção.
A bomba de carga é utilizada para fornecer óleo à transmissão de forma eficiente.
O arrefecedor do óleo ajuda a manter uma temperatura otimizada do óleo da transmissão para um rendimento superior e uma vida útil mais prolongada da transmissão nas condições de funcionamento mais exigentes.
A velocidade máxima de avanço é 12 mph (19,3 km/h) nos modelos 1550, 1570 e 1575 e de 15 mph (24,1 km/h) nos modelos 1580 e 1585.
O design com purga automática ajuda a evitar a entrada de ar no sistema.

Kanzaki é uma marca comercial da Kanzaki Kokyukoki Manufacturing Company.

Tração mecânica de duas funções nas rodas traseiras para permitir um aproveitamento ótimo da prestação da tração dupla (4WD)

Eixo de tração mecânica nas rodas traseiras

A tração traseira mecânica está disponível como equipamento de série (1550, 1570, 1575, 1580, 1585):

A tração às quatro rodas (4WD) a pedido é automaticamente ativada e desativada conforme necessário.
- Maximização constante da capacidade de remate
- Oferece uma melhor economia de combustível do que a 4WD permanente
- Garante um melhor desgaste dos pneus das rodas de direção do que a 4WD permanente
- Melhora a tração e a capacidade de remate para que um operador principiante consiga cortar como se fosse um especialista
- Só funciona no sentido de marcha à frente
A tração dupla (4WD) contínua está sempre ligada.
- Pode ser ativada ou desativada no decorrer da tarefa
- Permite a máxima tração e flutuação em condições desfavoráveis
- Funciona em marcha-atrás, assim como na marcha à frente
A posição de tração às duas rodas está disponível no 1580 e no 1585 com eixo transversal de duas velocidades.
- Desativa o eixo traseiro durante o transporte a velocidades de avanço elevadas

No design, o fato de que a parte traseira da gadanheira siga a trajetória permite evitar obstáculos ao realizar manobras

A parte traseira segue a trajetória

Cortador de relva frontal 1550 com plataforma de corte de 183 cm (modelo norte-americano apresentado)

Remates com seguimento da trajetória com plataformas de corte de 183 cm. As rodas de direção (parte traseira) mantêm-se na trajetória cortada pela plataforma de corte, permitindo a manobrabilidade sem que a parte traseira da máquina entre em contacto com obstáculos durante o corte.

Manobrabilidade:

Raio de viragem - 13 pol. (33 cm)

Círculo sem cortar — 71 cm com uma plataforma de corte PRO de 183 cm

Plataforma de corte excêntrica para maior capacidade de remate

Dimensões da plataforma	60, 62, 72 in 153, 158, 183 cm
Potência (CV)	38.2 CV* 28.1 kW
Opções de combustível	Diesel

1585 TerrainCutCortador de relva rotativo frontal

PARTILHAR

Utilize o seu novo cortador de relva em qualquer altura e em qualquer lugar

Características
