HD 200SelectSprayer
- Integrated triple nozzle bodies
- Breakaway booms
- Easy leveling

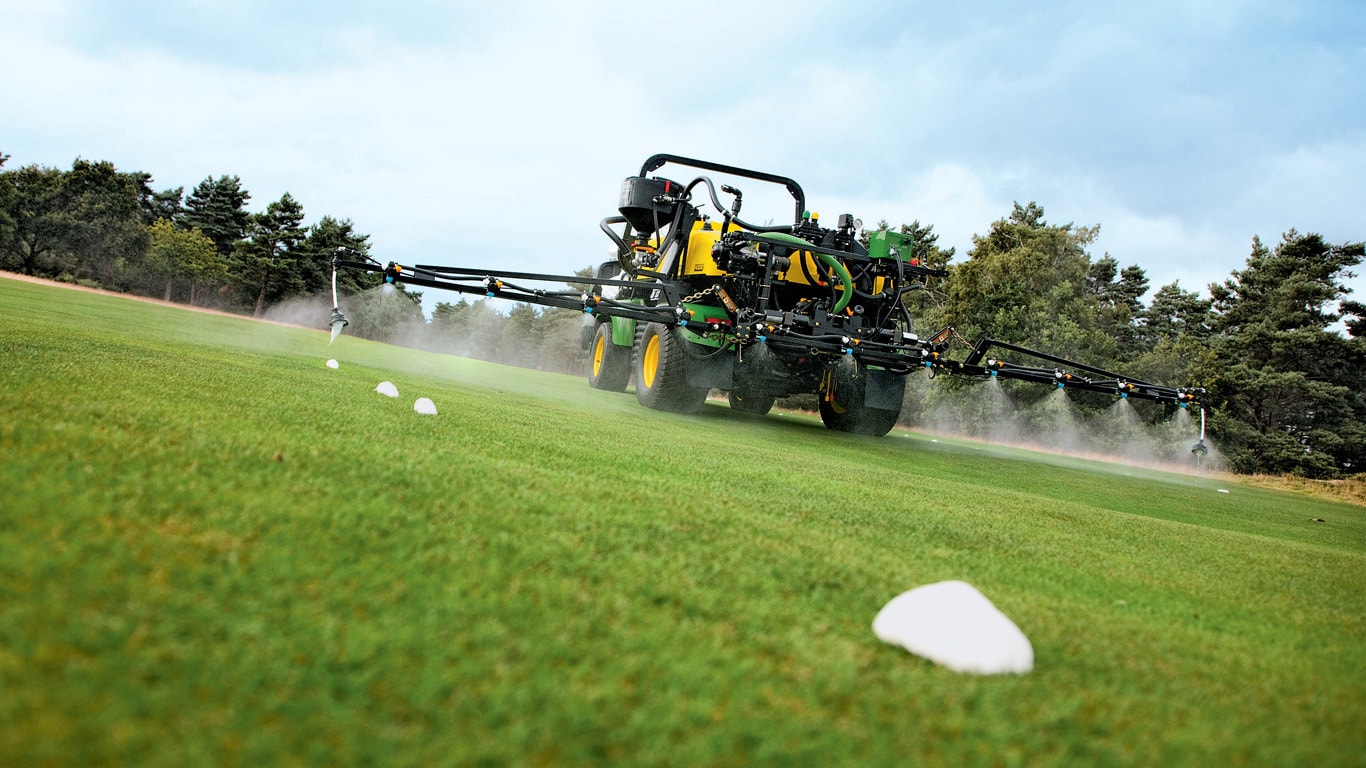

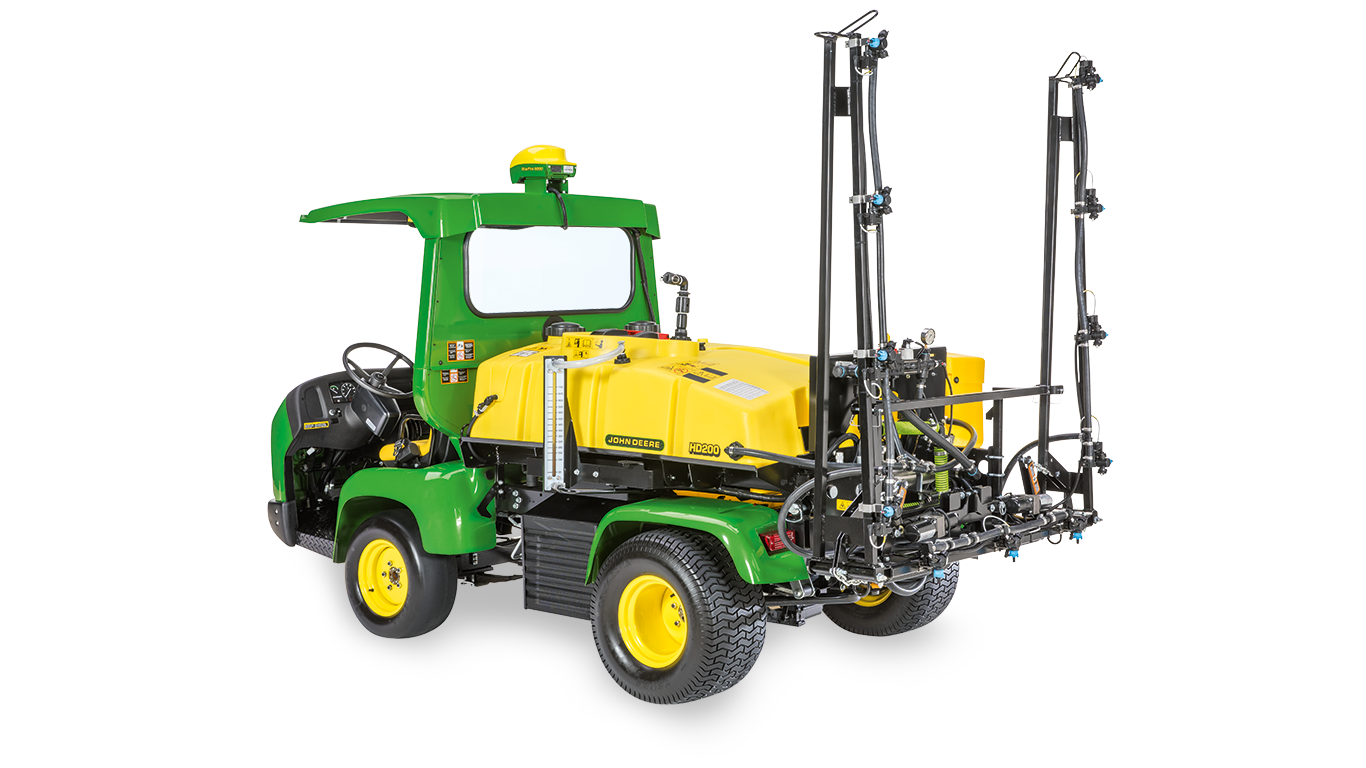

Pulverizador HD200
Tanque de polietileno de 757 litros em material resistente a impactos, mas translúcido para um melhor controlo do nível do depósito. Montado sobre chassis reforçado concebido para conseguir um baixo centro de gravidade e uma excelente visibilidade do operador.
Pode ser montado com lanças de pulverização 5.5 m ou variável de 4.6 a 6.4 m robustas e com rodas guia opcionais.
Com tanques independentes para líquido marcador, água potável ou água para o asseio do operador. Com bomba centrífuga hidráulica auto-purgante (em ferro ou aço fundido).
Válvulas de regulação eléctrica de caudal, de fecho tipo aleta, com controlador eléctrico manual. Enchimento superior sem sifão e boca lateral de fácil acesso.
Agitador por injector por tubo interno e capacidade de sucção desde um depósito externo.
Características
Expandir tudo
Comprimir tudo
Bomba de diafragma
Válvula de alívio de pressão
Controlador automático da velocidade
Ecrã digital
Monitor dos bicos
Bicos de agitação intensa
Rinse kit (valve, hose and rinse nozzle)
Depósito de enxaguamento
Sem o controlador
Pulverizador em posição de descanso nos suportes frontais de armazenamento
Suportes ajustáveis traseiros
Como retirar o pino de pivô traseiro
Desligue as condutas hidráulicas
Desligue os conetores elétricos
Como afastar o veículo ProGator do pulverizador
Componentes dos cabos
Conjunto de espelhos (vista superior da barra)
Conjunto de espelhos à direita
Depósito HD200 SelectSpray
Calibragem de enchimento exato
Depósito de água para a higiene do operador
Bomba de diafragma de alta qualidade
Bomba de diafragma
Válvula de alívio de pressão
A série SelectSpray™ da John Deere apresenta os únicos pulverizadores no setor do golfe que oferecem a opção de bomba centrífuga ou de diafragma para corresponderem a aplicações específicas ou às preferências do operador.
Bomba de diafragma
As bombas de diafragma oferecem velocidades de caudal satisfatórias mas podem atingir pressões altas. Portanto, a bomba de diafragma é a opção correta para um pulverizador com um sistema de agitação intensa.
A bomba de diafragma de 113,9 l/min (30,1 gpm) permite um caudal elevado para aplicações de espaços verdes, mas também consegue gerar 20 bar (290 psi) de pressão. A bomba é alimentada por um motor hidráulico e apresenta uma configuração de três diafragmas para uma eficácia excelente e um funcionamento suave. A capacidade deste tipo de bombas para lidar com fluidos mais espessos e de funcionar até esvaziar sem risco de danos às vedações faz com que elas sejam uma escolha popular para soluções de pulverização difícil, como a tinta para relvados.
As bombas de diafragma são bombas de deslocamento positivo, o que significa que todas as rotações irão bombear líquido para fora da saída da bomba. Consequentemente, é adicionada uma válvula de descarga de pressão ao conjunto da válvula de comando do pulverizador principal, de modo a proteger o sistema caso esteja sem pressão.
A pressão da válvula de descarga é ajustável até 20 bar (290 psi), mas, no início, deve ser ajustada para 13,8 bar (200 psi). A válvula de descarga acionada por molas abre uma linha de derivação de regresso ao depósito quando a pressão do sistema atinge a pressão de descarga.
Os pistões funcionam em banho de óleo para garantir uma longa vida útil e a lubrificação ideal. Os diafragmas devem ser substituídos anualmente ou a cada 400 horas, o que ocorrer primeiro. Um filtro de sucção que faz parte do equipamento de série ajuda a ampliar a vida útil dos diafragmas, filtrando os detritos e afastando-os do depósito do pulverizador antes que estes alcancem a bomba.
Sistemas avançados de controlo automático da velocidade de aplicação
Controlador automático da velocidade
Controlador automático da velocidade
Ecrã digital
Para uma aplicação precisa, o controlador automático da velocidade regula a velocidade de aplicação desejada com variações.
O controlador automático da velocidade permite pulverizar no modo automático ou, se for a preferência, no modo manual.
O controlador automático da velocidade é instalado no posto do operador no veículo ProGator™, podendo ser retirado sem necessidade de ferramentas para fins de armazenamento.
O sistema é conetado a um sensor de velocidade ProGator™ e acrescenta um caudalímetro e um sensor digital da pressão para enviar um sinal até ao monitor digital, de modo a permitir que o operador controle a velocidade, a pressão e a taxa de aplicação num só ecrã.
As unidades podem ser definidas de diversos modos, incluindo o sistema inglês, imperial, métrico e outros, para permitir aos utilizadores lerem a pressão, a velocidade de avanço e a velocidade de aplicação de acordo com o seu método preferido.
A utilização do controlador é fácil. Depois de ligar o controlador, basta premir o botão Pro duas vezes para entrar no ecrã de configuração da aplicação. A velocidade de aplicação estará a piscar. É possível alterar qualquer número que esteja a piscar. Utilize os botões + e - para definir a velocidade de aplicação. Depois de introduzir a velocidade, prima o botão Pro e a pressão ficará a piscar.
O resto do modo de configuração da aplicação é basicamente uma calculadora, que ajuda a determinar a velocidade, a pressão e o tipo de bico. A calculadora avalia a pressão, a velocidade e o tipo de bico para determinar o impacto de cada variável na capacidade do pulverizador de manter a velocidade de aplicação..
Na medida em que se introduz a velocidade de aplicação no controlador, a pressão muda automaticamente consoante as alterações na velocidade de aplicação. Para um determinado bico e velocidade de avanço, a pressão tem de aumentar para uma velocidade de aplicação superior ou diminuir para uma velocidade de aplicação inferior.
Se o utilizador não estiver satisfeito com a pressão necessária e quiser ter uma pressão superior ou inferior, deverá utilizar os botões + e - enquanto a pressão estiver a piscar no monitor. A velocidade irá mudar para mostrar até que ponto o operador tem de acelerar ou diminuir para corresponder a esta pressão com o bico determinado.
Prima o botão Pro e use os botões + e - para alterar a velocidade e verificar qual o seu impacto sobre a pressão necessária para alcançar a velocidade desejada.
Monitor dos bicos do controlador de velocidade automático
Monitor dos bicos
Um dos aspetos mais inovadores do controlador de velocidade automático é o fato de permitir que o utilizador introduza a cor do bico em utilização. As cores dos bicos seguem uma norma internacional e são iguais para todos os fabricantes para uma determinada velocidade de caudal.
Suponhamos que o utilizador não está satisfeito com a pressão e a velocidade de avanço necessárias para atingir uma velocidade desejada. A cor do bico pode ser alterada no controlador para determinar se existe alguma outra que melhor se adeqúe. Prima novamente o botão Enter e o seletor dos bicos ficará a piscar. Use os botões + e - para selecionar o tipo de bico. Isto ajuda o utilizador a selecionar o bico certo para a aplicação certa e a minimizar os riscos de uma aplicação errada.
Mantenha premido o botão Pro durante 2 a 3 segundos e, depois, o controlador regressará ao modo de operação. O único valor guardado é a velocidade de aplicação; todos os outros são colocados em zero.
A calculadora serve de guia para a velocidade de avanço que tem de ser alcançada para atingir a velocidade de aplicação para o bico e a pressão com os quais o operador gostaria de realizar a pulverização.
O controlador automático da velocidade também oferece muitas outras funções, como um indicador do volume do depósito, alarmes de advertência e modos de velocidade de teste, entre outros. O manual do operador contém uma lista completa com a descrição detalhada de todas as funções.
Sistema de agitação intensa
Bicos de agitação intensa
O sistema de agitação intensa, combinado com a bomba de diafragma de alta pressão, é fundamental para impedir a separação da diluição no depósito de pulverização.
Ao assegurar que a mistura da diluição é correta e fiável durante o período de funcionamento, o sistema de agitação intensa permite a melhor proteção fitossanitária possível e ajuda a assegurar que as aplicações sejam ecológicas.
O sistema de agitação intensa também ajuda no processo de limpeza do depósito de pulverização.
Conjunto de enxaguamento, incluindo depósito de enxaguamento
Rinse kit (valve, hose and rinse nozzle)
Depósito de enxaguamento
A maquinaria deve ser concebida e construída para permitir uma limpeza fácil e exaustiva sem contaminar o ambiente e o operador.
O funcionamento externo do sistema de enxaguamento permite realizar a limpeza sem ter um contacto direto entre o operador e o depósito de enxaguamento. Ao remover qualquer deposição de diluição no depósito de pulverização, a concentração será suficientemente baixa para permitir uma eliminação ecológica.
Tire um maior proveito do veículo ProGator™ com os suportes de armazenamento opcionais
Com a série SelectSpray, os dias dos pulverizadores exclusivos pertencem ao passado.
Os suportes de armazenamento opcionais permitem retirar e instalar o pulverizador em questão de minutos. Pulverize de manhã, mude rapidamente para um reboque de carga para fazer outra tarefa diferente e, depois, pulverize à tarde. Não precisa de quaisquer ferramentas para trocar entre as alfaias.
Para maior comodidade, os suportes de armazenamento possuem rodas auxiliares que facilitam a deslocação do pulverizador quando não está em uso. Coloque o pulverizador resguardado num canto e fora do caminho caso não vá ser usado durante algum tempo. Ou aproveite as rodas auxiliares ao reinstalar o pulverizador no veículo ProGator.
Não tem de colocar o ProGator exatamente por baixo do pulverizador; em vez disso, utilize as rodas auxiliares para conseguir o alinhamento adequado.
Sem o controlador
O pulverizador pode ser retirado do veículo ProGator em questão de minutos.
Primeiro, puxe o pino do fundo do suporte de fixação da caixa de controlo e coloque de novo o controlador na área de armazenamento na parte traseira esquerda do pulverizador.
Acople o controlador no suporte com o mesmo pino. Deixe a cablagem ligada ao controlador.
Pulverizador em posição de descanso nos suportes frontais de armazenamento
Suportes ajustáveis traseiros
Depois, utilize o sistema hidráulico do veículo ProGator para elevar o pulverizador, instale os suportes de armazenamento dianteiros adequadamente, segure com o pino fornecido e baixe o pulverizador sobre os suportes.
Depois, instale os suportes ajustáveis traseiros utilizando o pino acoplado ao macaco. Gire o manípulo para estender o macaco apenas o suficiente para aliviar a pressão sobre os pinos de pivô traseiros.
Como retirar o pino de pivô traseiro
De seguida, retire os pinos de pivô e o pino do cilindro de elevação.
Desligue as condutas hidráulicas
Desligue os conetores elétricos
Desligue as condutas hidráulicas de acoplamento rápido traseiras e os três conetores elétricos na parte traseira da máquina.
Certifique-se de que a conduta de drenagem está afastada do chassis do veículo ProGator.
Como afastar o veículo ProGator do pulverizador
Depois, afaste o ProGator do pulverizador ou puxe o pulverizador, afastando-o do ProGator.
Agora, o pulverizador está totalmente desacoplado do ProGator e pronto para ser armazenado enquanto não for utilizado. Na próxima vez que o operador estiver pronto para pulverizar, a instalação será igualmente rápida e simples.
A questão é a versatilidade e a possibilidade de tirar maior proveito do dinheiro. O design da série SelectSpray ajuda a fazer do ProGator um dos veículos utilitários para trabalhos pesados mais versáteis no mercado atual.
Os cabos convenientes permitem a sua retirada fácil do pulverizador e um ótimo acesso aos componentes do mesmo
Componentes dos cabos
Neste sistema elétrico inovador, os componentes mais importantes estão situados no mesmo lugar da máquina. Todos os fusíveis, relés e contactos de elevação/ descida estão situados numa prática caixa de componentes localizada no lado esquerdo da máquina. Não são necessárias ferramentas para abrir a caixa de controlo, o que permite rapidez na resolução de problemas e substituição de componentes.
Ao retirar o pulverizador, os cabos permanecem unidos ao mesmo, o que facilita muito a troca de pulverizador para reboque de carga ou qualquer outra alfaia. Só é preciso desligar três conetores para poder retirar o pulverizador do veículo ProGator™, o que reduz significativamente o tempo necessário para a retirada e a instalação.
O depósito de pulverização em polietileno resistente aos impactos possui um baixo centro de gravidade e uma excelente visibilidade
Conjunto de espelhos (vista superior da barra)
Conjunto de espelhos à direita
Depósito HD200 SelectSpray
O pulverizador HD200 SelectSpray está equipado com um depósito de pulverização em polietileno resistente aos impactos. O design do depósito de perfil baixo está pensado para permitir uma excelente visibilidade das secções externas da barra e da parte traseira. O espelho do lado direito que é oferecido de série com o pulverizador permite uma boa visibilidade até às extremidades da barra no lado direito. A montagem direta no veículo ProGator permite um baixo centro de gravidade para um funcionamento estável.
Calibragem de enchimento exato
O depósito tem um autocolante do lado do operador para a leitura do nível de solução de pulverização, que está marcado em unidades de graduação. Para além disso, a versão europeia vem com um sistema de calibragem ajustável para enchimento exato que mostra a taxa de enchimento, desde zero até cheio.
O design de baixo perfil e a abertura de enchimento diagonal permitem uma carga fácil do depósito no lado esquerdo da máquina.
O cómodo filtro de cesto evita a entrada de grandes detritos no depósito e pode ser facilmente removido para limpeza, sem necessidade de ferramentas.
O depósito está equipado com uma função de enchimento rápido, permitindo que seja abastecido rapidamente em qualquer local onde possa ser ligado a uma fonte de água limpa. Isto poupa muito tempo graças à eliminação da necessidade de regressar ao ponto de abastecimento original cada vez que seja necessário encher o depósito.
Uma função anti-sifão no dispositivo de enchimento rápido protege os lençóis freáticos de produtos químicos indesejados.
Para um caudal e drenagem eficazes da bomba, o depósito é inclinado sobre um reservatório que permite uma drenagem adequada e total ao esvaziar o depósito.
Também é fornecido um tubo de ventilação como equipamento de série, o qual sobe até à parte superior do depósito. O tubo de ventilação também possui uma válvula de controlo que evita que os produtos químicos saiam do depósito.
Sistema integrado de série para a higiene do operador
Depósito de água para a higiene do operador
Para maior comodidade, a série SelectSpray™ possui um depósito de água de série para a higiene do operador. O depósito deverá ser enchido apenas com água limpa.
Para abrir a água para lavar as mãos ou outras tarefas, basta rodar o manípulo de abertura da válvula.
